CS8389E/CS8390E是两款面向便携式蓝牙音箱的双声道音频功率放大器，采用ESOP16L封装，工作电压范围2.7~5.5V，额定工作温度-40~85℃，具备纤小尺寸与精简外围设计，适配便携音频设备需求。

核心优势突出：内置BOOST升压模块，效率可达80%，在3.7V供电、4Ω负载下，CS8389E典型输出功率4.9W，CS8390E达6.6W；采用专有的AERC技术降低EMI干扰，电源纹波抑制比（PSRR）70dB，共模抑制比（CMRR）72dB，总谐波失真+噪声（THD+N）低至0.07%，音质表现优异。支持AB类与D类升压两种工作模式，通过CTRL管脚电压控制，固定20倍增益，可外接电阻调整至更低。

功能配置丰富：具备防破音功能，通过NCN管脚外接不同阻值电阻或浮空，实现4种模式切换，适配不同音质需求；内置过流保护、过热保护及欠压保护，保障器件稳定工作。静态电流20mA，关断电流小于0.1μA，低功耗特性显著；启动时间100ms，支持快速唤醒与关断。

PCB布局需注意散热设计，将芯片底部散热片与PCB散热区域接地相连，BOOST模块需外接电感器与肖特基二极管续流。两款器件仅输出功率存在差异，其余特性一致，为便携式蓝牙音箱等音频设备提供高效、低噪、稳定的功率放大解决方案。

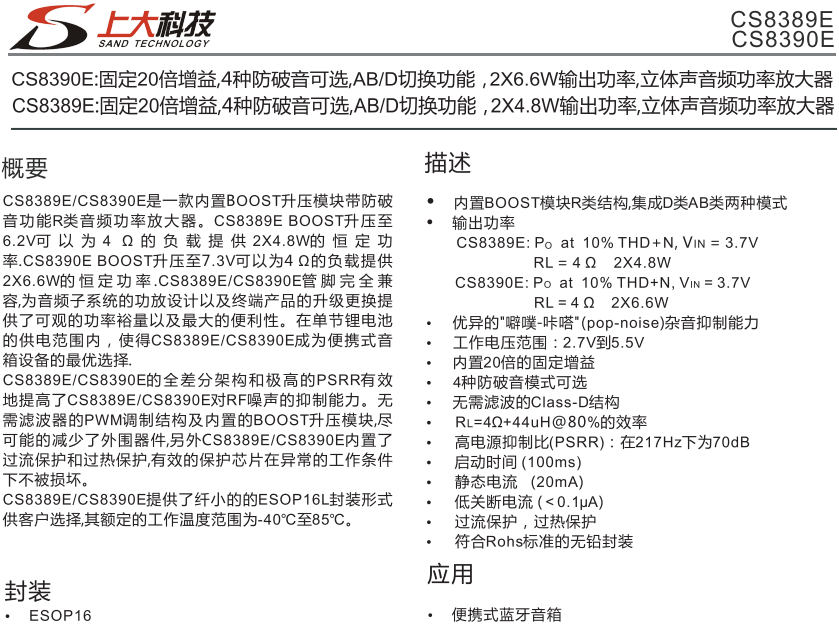

一 CS8398和CS8390的特性

内置BOOST模块R类结构,集成D类AB类两种模式

输出功率

CS8389E: Po at 10% THD+N, VIN = 3.7V

RL=4Ω 2X4.8W

CS8390E: Po at 10% THD+N, VIN = 3.7V

RL=4Ω 2X6.6W

优异的"噼噗-咔嗒"(pop-noise)杂音抑制能力

工作电压范围:2.7V到5.5V

内置20倍的固定增益

4种防破音模式可选

无需滤波的Class-D结构

RL=4Ω+44uH@80%的效率

高电源抑制比(PSRR):在217Hz下为70dB

启动时间(100ms)

静态电流(20mA)

低关断电流(<0.1uA)

过流保护,过热保护

符合Rohs标准的无铅封装

二 CS8398和CS8390的应用信息

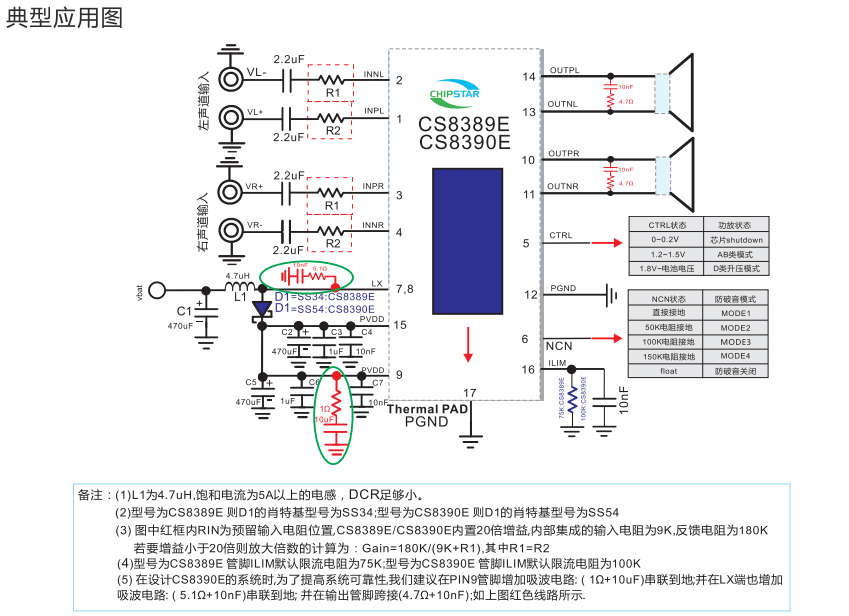

1 典型应用图

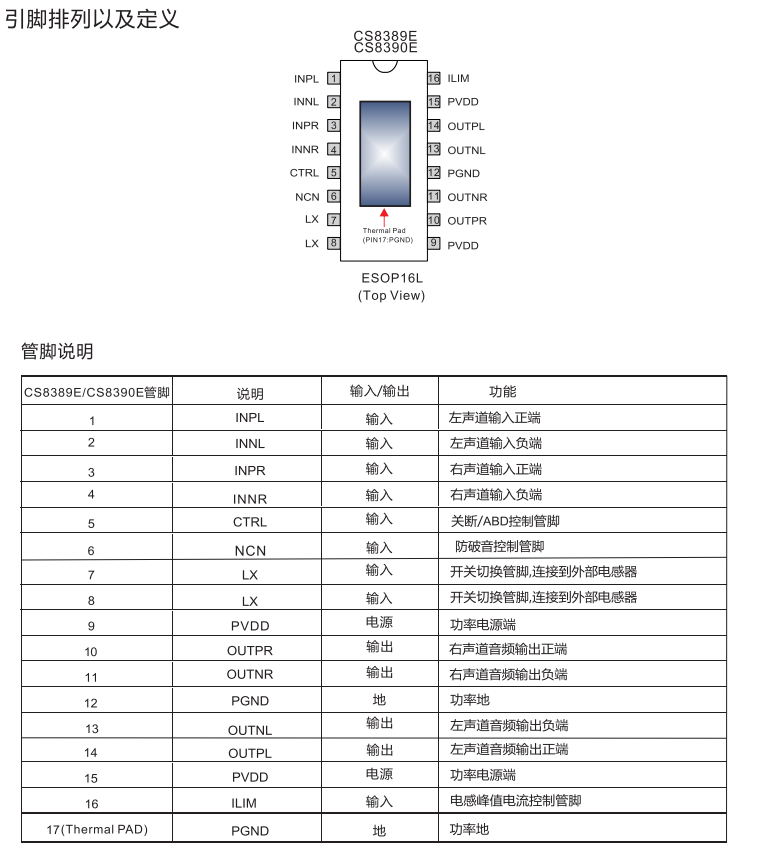

2 引脚排列及定义

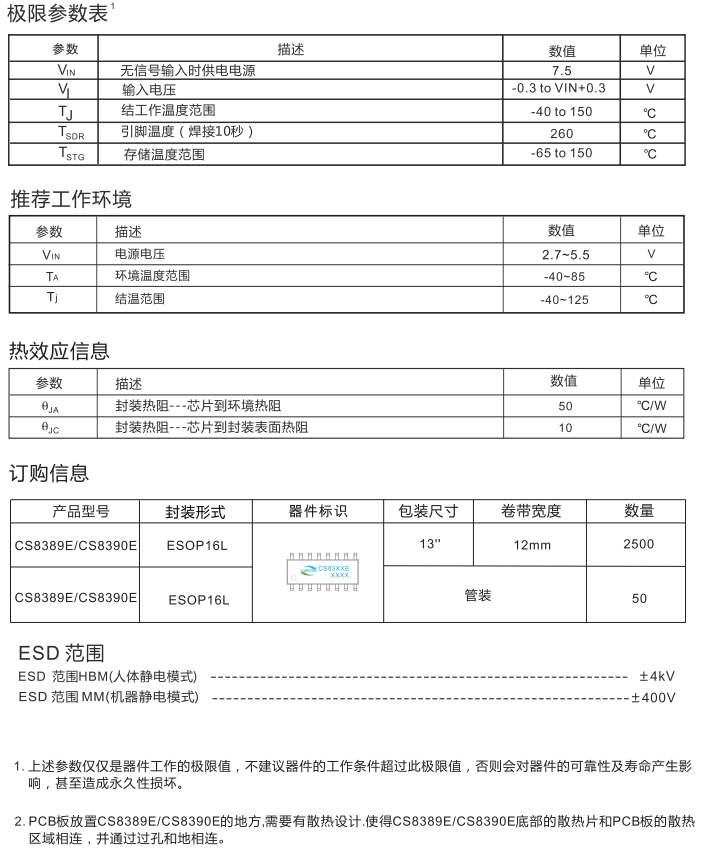

3 基础参数
