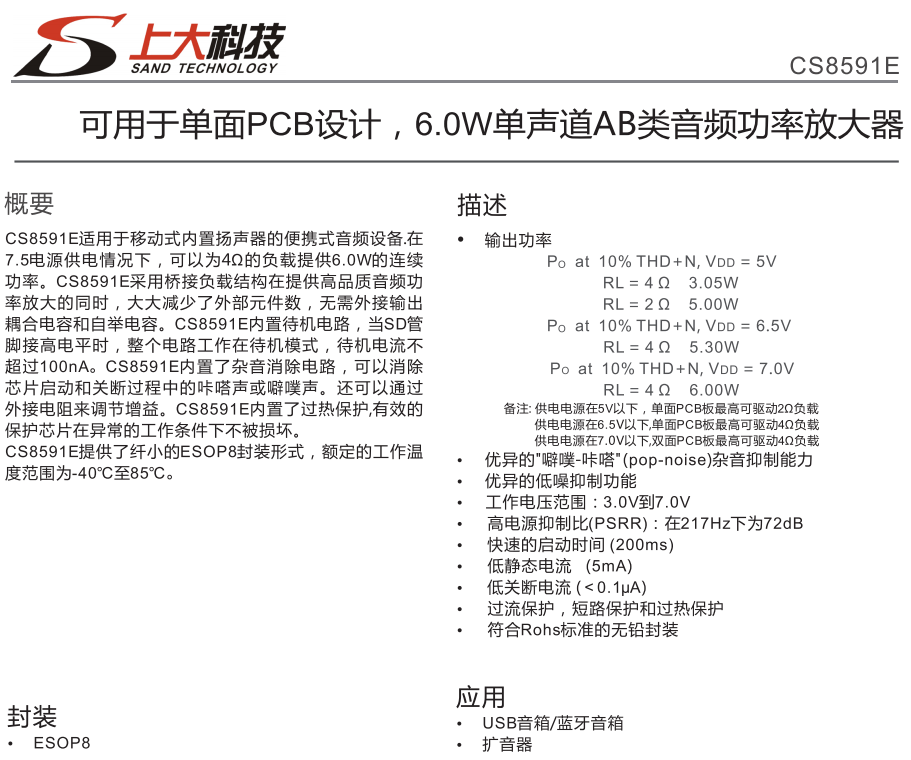

CS8591E是一款支持单面PCB设计的单声道AB类音频功率放大器，适配USB音箱、蓝牙音箱、扩音器等便携式音频设备，采用ESOP8封装，工作电压3.0~7.0V，额定工作温度-40~85℃，无需外接输出耦合电容和自举电容，外围设计简洁。

核心性能亮眼：输出功率随供电电压与负载变化，5V供电时4Ω负载输出3W（10% THD+N）、2Ω负载输出5W；7V双面板4Ω负载下可达6.1W（10% THD+N）。增益可通过外接电阻调节（Av=2×Rf/Ri），电源纹波抑制比（PSRR）72dB，总谐波失真+噪声（THD+N）低至0.04%，信噪比85dB，音频输出纯净，低噪抑制能力优异。

功能与保护完善：内置杂音消除电路，消除启停时的咔嗒声/噼噗声；SD管脚控制关断（高电平有效），关断电流<0.1μA，静态电流低至4~5mA，功耗可控。具备过流、短路保护及过热保护（结温125℃上限），有效避免异常工况下器件损坏。

应用与PCB要点：电源端需并联10μF电解电容+0.1μF陶瓷电容做旁路，BYPASS管脚接0.1~1μF陶瓷电容稳定偏置；输入耦合电容推荐0.1~0.39μF，平衡低频性能与POP声抑制。PCB需做散热设计，底部散热片与散热区域接地；大电流路径走线短粗，单面PCB可驱动2~4Ω负载，双面板适配更高功率输出。整体以高集成度、低失真、易布局为优势，为便携式音频设备提供高性价比功率放大解决方案。

一 CS8591的特性

输出功率

Po at 10% THD+N, VDD = 5V

RL=4Ω 3.05W

RL = 2Ω 5.00W

Po at 10% THD+N, VDD = 6.5V

RL=4Ω 5.30W

Po at 10% THD+N, VDD = 7.0V

RL=4Ω 6.00W

备注:供电电源在5V以下,单面PCB板最高可驱动2Ω负载

供电电源在6.5V以下,单面PCB板最高可驱动4Ω负载

供电电源在7.0V以下,双面PCB板最高可驱动4Ω负载

优异的"噼噗-咔嗒"(pop-noise)杂音抑制能力

优异的低噪抑制功能

工作电压范围:3.0V到7.0V

高电源抑制比(PSRR):在217Hz下为72dB

快速的启动时间(200ms)

低静态电流(5mA)

低关断电流(<0.1μA)

过流保护,短路保护和过热保护

符合Rohs标准的无铅封装

二 CS8591的应用信息

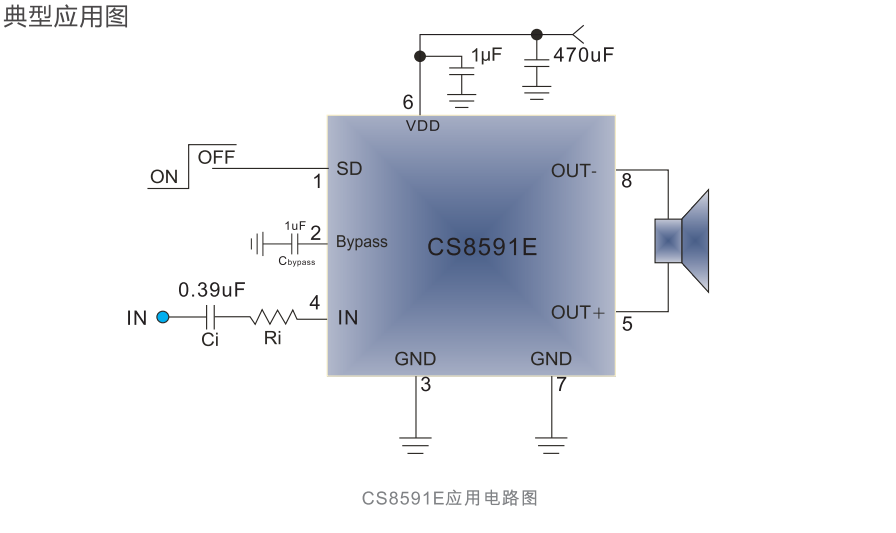

1 典型应用图

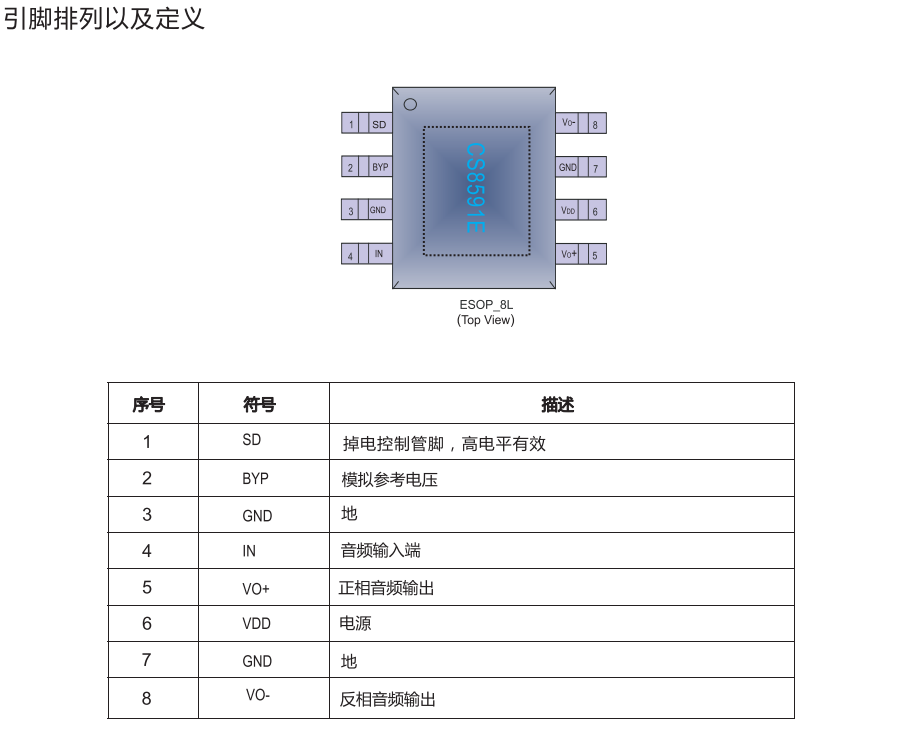

2 引脚排列及定义

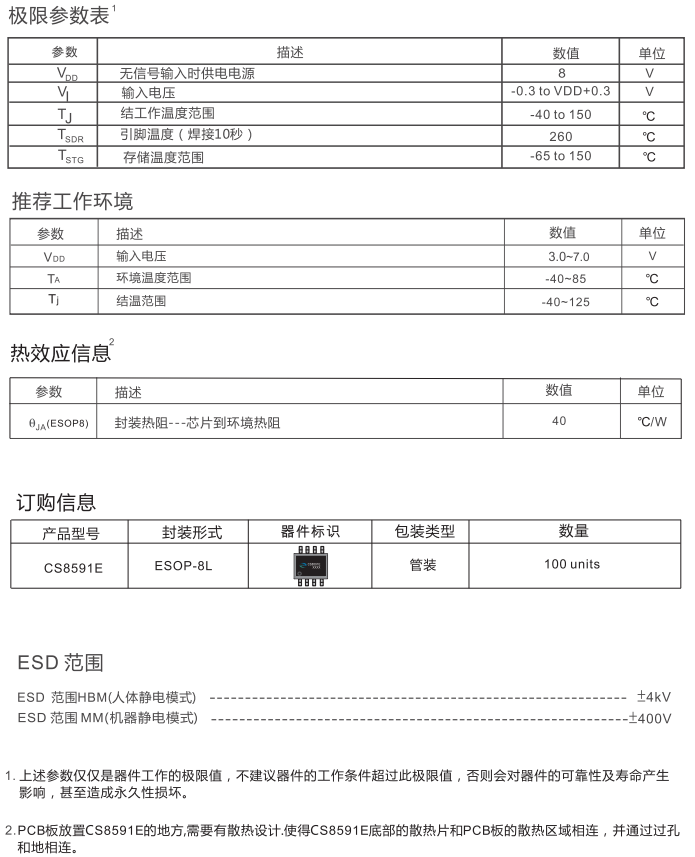

3 基础参数
