Part NO:IU7191 I’S数字输入，内置一线脉冲及电平双模式选择声道 3.1W单声道D类音频功率放大器

封装:DFN2X2_10L

工作电压:2.5V-5.5V

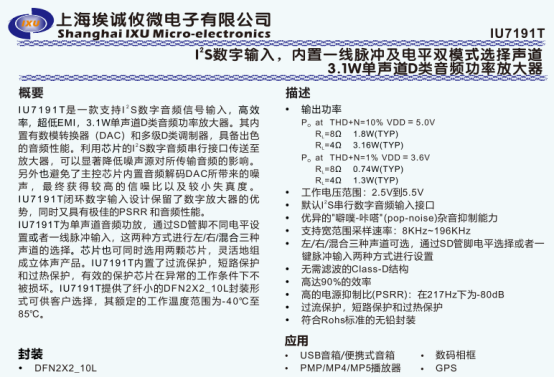

简介:IU7191T是一款支持12S数字音频信号输入,高效率，超低EMI, 3.1W单声道D类音频功率放大器。其内置有数模转换器(DAC)和多级D类调制器,具备出色的音频性能,利用芯片的1S数字音频串行接口传送至放大器，可以显著降低噪声源对所传输音频的影响。另外也避免了主控芯片内置音频解码DAC所带来的噪声,最终获得较高的信噪比以及较小失真度。 IU7191T闭环数字输入设计保留了数字放大器的优势,同时又具有极佳的PSRR和音频性能。 IU7191T为单声道音频功放,通过SD管脚不同电平设置或者一线脉冲输入,这两种方式进行左/右/混合三种声道的选择。芯片也可同时选用两颗芯片,灵活地组成立体声产品。IU7191T内置了过流保护，短路保护和过热保护，有效的保护芯片在异常的工作条件下不被损坏。IU7191T提供了纤小的DFN2X2_10L封装形式可供客户选择,其额定的工作温度范围为-40℃至85℃。

详细介绍

在 USB 音箱、便携式播放器、GPS 等设备的音频系统设计中，音频 IC 的性能直接影响设备的音质输出与运行稳定性，而选择一款兼具低噪声、高效率与灵活适配性的音频功率放大器，往往是解决设计痛点的关键 —— IU7191T 单声道 D 类音频功放，恰好能匹配这类需求。

这款 D 类音频功放支持 I²S 数字音频输入，内置数模转换器（DAC）与多级 D 类调制器，可显著降低噪声源对音频传输的影响，同时避免主控芯片内置 DAC 带来的噪声，最终实现较高信噪比与较小失真度，贴合设备对音质的核心要求。其 2.5V~5.5V 的宽工作电压范围适配不同供电场景，在 4Ω 负载、VDD=5V 条件下典型输出功率达 3.16W，最高 90% 的效率还能减少功耗，搭配纤小的 DFN2X2_10L 封装，也能满足设备小型化布局需求。

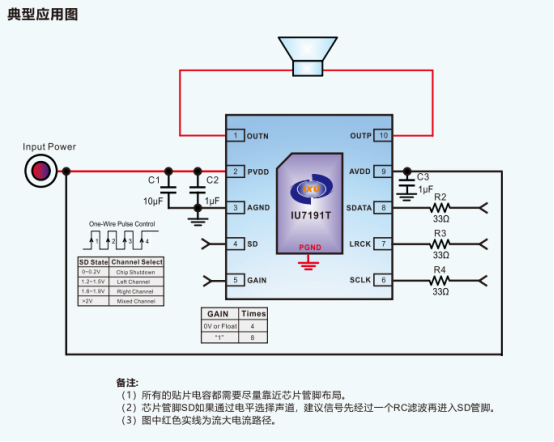

作为一款实用的音频 IC，IU7191T 还支持通过 SD 管脚电平或一线脉冲选择左 / 右 / 混合三种声道，单颗可作单声道使用，两颗组合又能灵活组成立体声产品，适配不同设备的声道设计需求；同时内置过流、短路、过热三重保护，以及 “噼噗 - 咔嗒” 杂音抑制功能，既能保障音频功率放大器在异常工况下不被损坏，也能消除上下电、关断唤醒时的瞬态噪声，为设备音频系统稳定运行提供支撑。
