上大科技的CS8126T 是3.1W 单声道 D 类音频功放，主打 “超低 EMI + 无滤波器设计 + 高性价比”，专为手机 / PDA、USB 音箱、便携式播放器、GPS 等小型便携设备设计。其独创的 AERC（Adaptive Edge Rate Control）技术可实现全带宽 EMI 抑制，无需传统 LC 滤波器，能减少外部元件、节省 PCB 面积与系统成本，同时具备高达 90% 的转换效率与纤小的 DFN2X2_8L 封装，适配设备小型化与低功耗需求。

一 CS8126的特性

输出功率

PO at 10% THD+N, VDD = 5V

RL=8Ω 1.8W(典型值)

RL=4Ω 3.1W(典型值)

PO at 1% THD+N, VDD = 3.6V

RL=8Ω 0.74W(典型值)

RL=4Ω 1.30W(典型值)

独创的AERC技术,提供优异的全带宽EMI抑制能力

优异的"噼噗-咔嗒"(pop-noise)杂音抑制能力

工作电压范围:2.5V到5.5V

无需滤波的Class-D结构

高达90%的效率

高的电源抑制比(PSRR):在217Hz下为-80dB

快速的启动时间(32ms)

低静态电流(4mA)

低关断电流(<0.1μA)

过流保护,短路保护和过热保护

符合Rohs标准的无铅封装

二 CS8126的应用信息

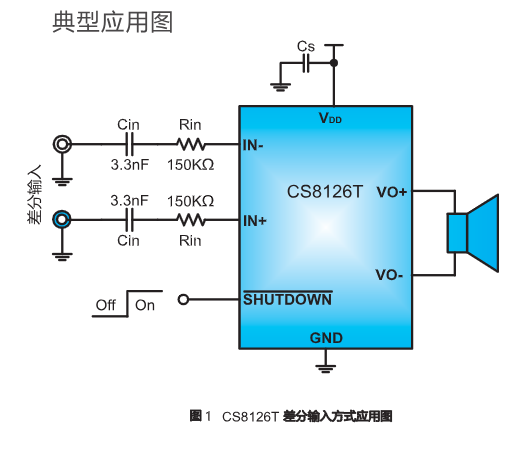

1 典型应用图

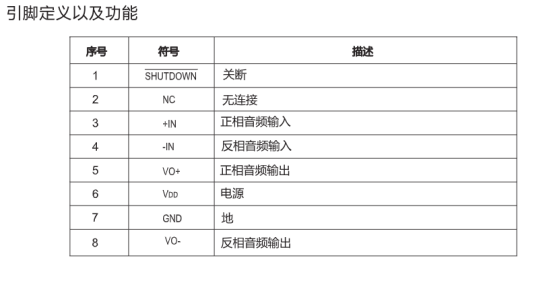

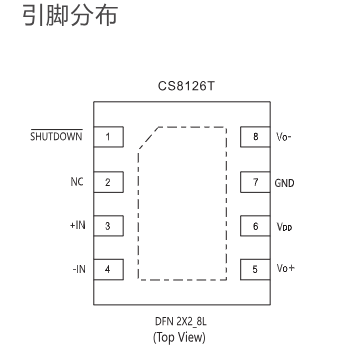

2 引脚排列及定义

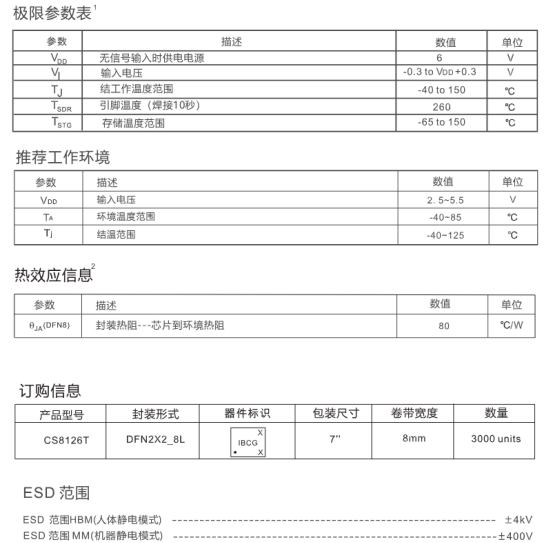

3 基础参数
