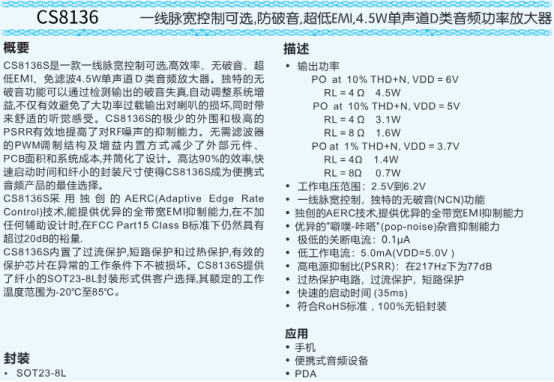

CS8136 是4.5W 单声道 D 类音频功放，主打 “防破音（NCN）+ 超低 EMI + 免滤波设计”，专为手机、便携式音频设备、PDA 等小型便携产品设计。其核心优势在于：独创 AERC（Adaptive Edge Rate Control）技术实现全带宽 EMI 抑制，无需传统 LC 滤波器；支持一线脉宽控制与硬件电平两种模式，可灵活开启防破音功能，避免大功率过载损坏喇叭；同时具备高达 90% 的转换效率与纤小的 SOT23-8L 封装，平衡性能、成本与设备小型化需求。

一 CS8136的特性

输出功率

PO at 10% THD+N, VDD = 6V

RL=4Ω 4.5W

PO at 10% THD+N, VDD = 5V

RL=4Ω 3.1W

RL=8Ω 1.6W

PO at 1% THD+N, VDD = 3.7V

RL=4Ω 1.4W

RL=8Ω 0.7W

工作电压范围:2.5V到6.2V

一线脉宽控制,独特的无破音(NCN)功能

独创的AERC技术,提供优异的全带宽EMI抑制能力

优异的"噼噗-咔嗒"(pop-noise)杂音抑制能力

极低的关断电流:0.1μA

低工作电流:5.0mA(VDD=5.0V)

高电源抑制比(PSRR):在217Hz下为77dB

过热保护电路,过流保护,短路保护

快速的启动时间(35ms)

符合RoHS标准,100%无铅封装

二 CS8136的应用信息

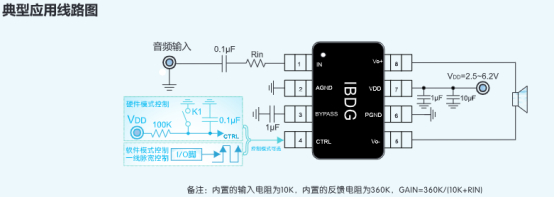

1 典型应用图

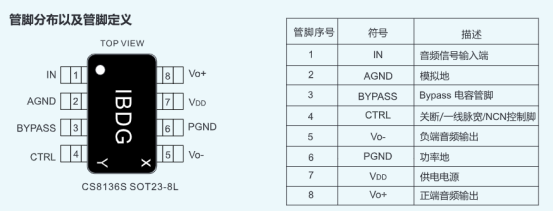

2 管脚排列及定义

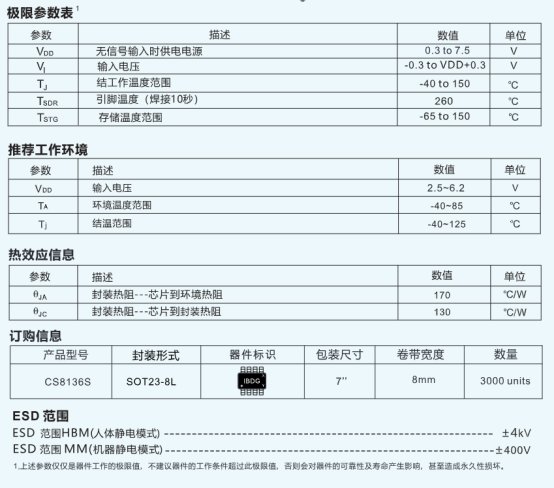

3 基础参数
