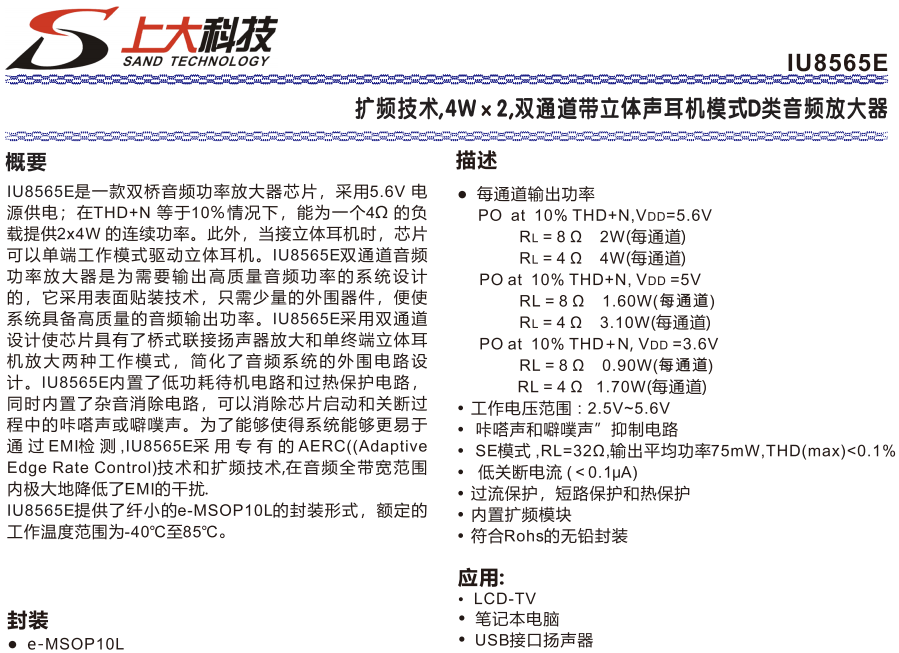

IU8565E是一款双通道D类音频功率放大器，支持桥式扬声器放大与单端立体声耳机模式，适配LCD-TV、笔记本电脑、USB接口扬声器等场景，采用e-MSOP10L封装，工作电压2.5~5.6V，额定工作温度-40~85℃，外围器件少，音频输出质量高。

核心性能突出：桥式模式下，5.6V供电、4Ω负载时每通道输出4W（10% THD+N），3.6V供电时每通道1.7W；单端耳机模式（32Ω负载）输出75mW，THD最大0.1%。内置300K反馈电阻，放大倍数可通过外接电阻调节（GAIN=300K/Ri），信噪比最高98dB，通道隔离度90dB，音质纯净。采用扩频技术与AERC技术，大幅降低EMI干扰，便于通过EMI检测。

功能与保护完善：内置杂音抑制电路，消除启停时的咔嗒声/噼噗声；SD管脚控制关断（高电平/浮空关断，低电平工作），关断电流<0.1μA；HP管脚切换工作模式（高电平单端，低电平桥式）。具备过流、短路保护，过热保护（150℃关断，30℃滞回），欠压锁定（1.8V关断，2.5V恢复），全方位保障器件安全。

应用与PCB要点：电源端建议并联10μF+1μF旁路电容，BYPASS管脚接1μF电容稳定偏置；输入电容与输入电阻构成高通滤波器，需平衡低频性能与POP声抑制。PCB需做散热设计，底部散热片与PCB散热区域接地；大电流路径走线短粗，输出可根据需求串接磁珠或LC滤波器优化抗干扰性能。整体为各类音频设备提供高效、低噪、灵活的功率放大解决方案。

一 IU8565的特性

每通道输出功率

PO at 10% THD+N,VDD=5.6V

RL=8Ω 2W(每通道)

RL=4Ω 4W(每通道)

PO at 10% THD+N, VDD =5V

RL=8Ω 1.60W(每通道)

RL=4Ω 3.10W(每通道)

PO at 10% THD+N, VDD =3.6V

RL=8Ω 0.90W(每通道)

RL=4Ω 1.70W(每通道)

工作电压范围:2.5V~5.6V

咔嗒声和噼噗声"抑制电路

SE模式,RL=32Ω,输出平均功率75mW,THD(max)<0.1%

低关断电流(<0.1uA)

过流保护,短路保护和热保护

内置扩频模块

符合Rohs的无铅封装

二 IU8565的应用信息

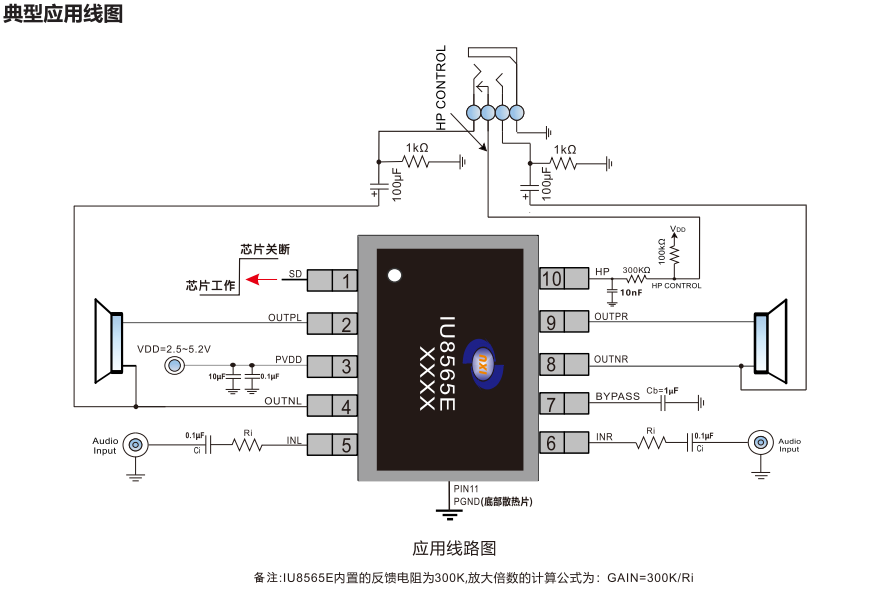

1 典型应用图

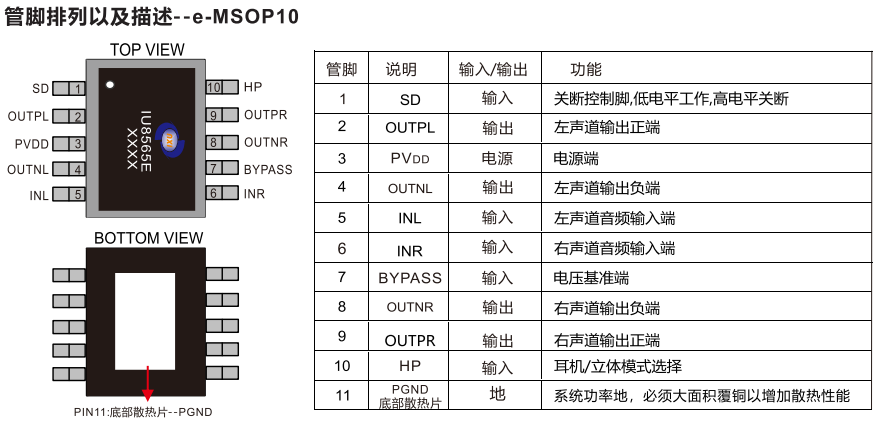

2 引脚排列及定义

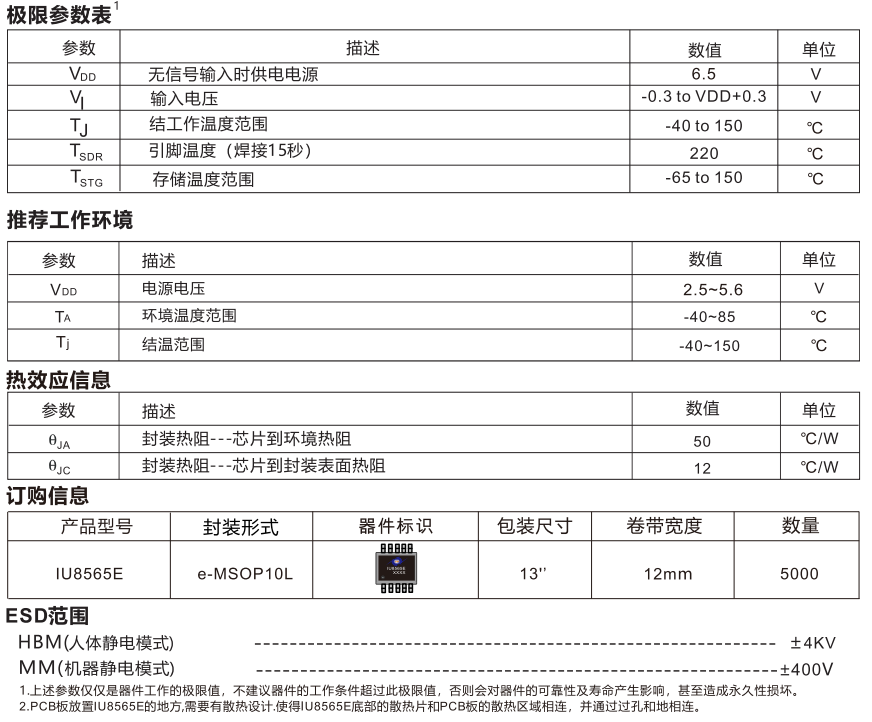

3 基础参数
