封装:ESOP16L
工作电压:5~26V

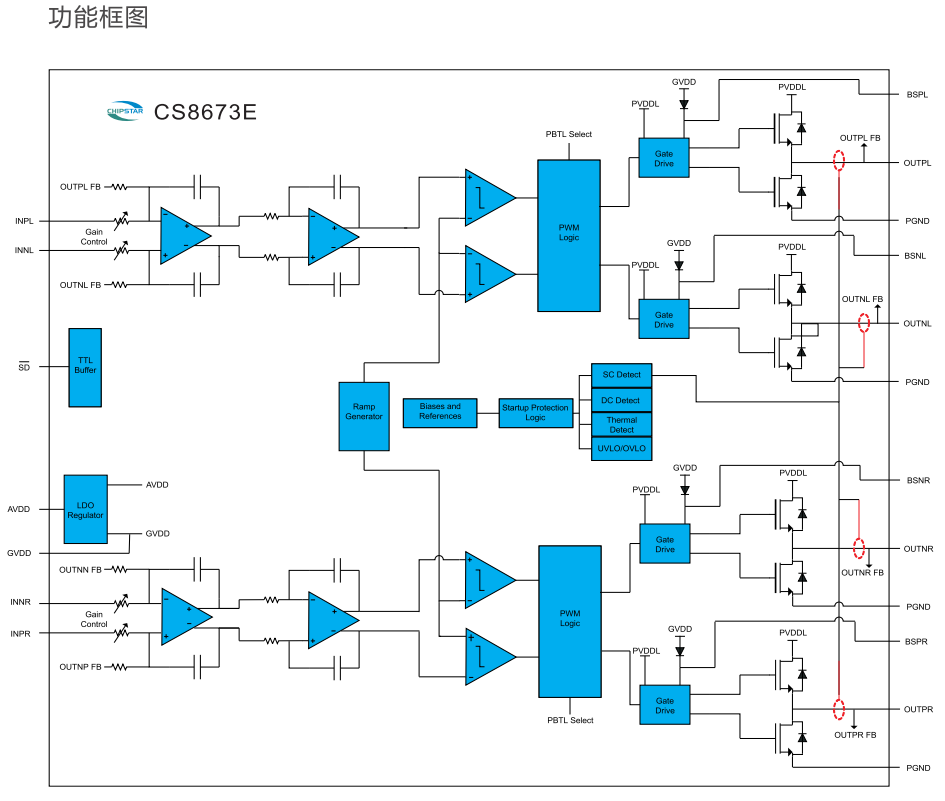

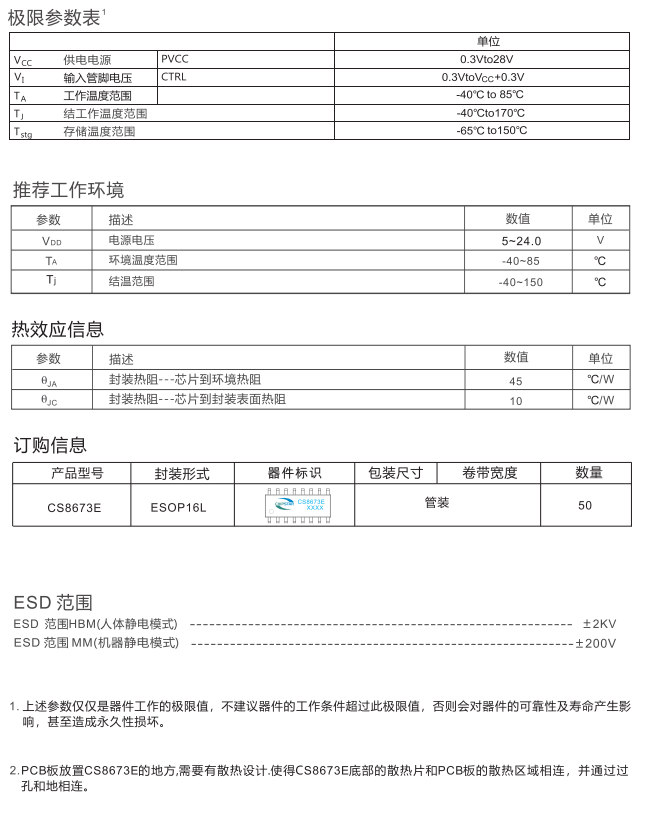

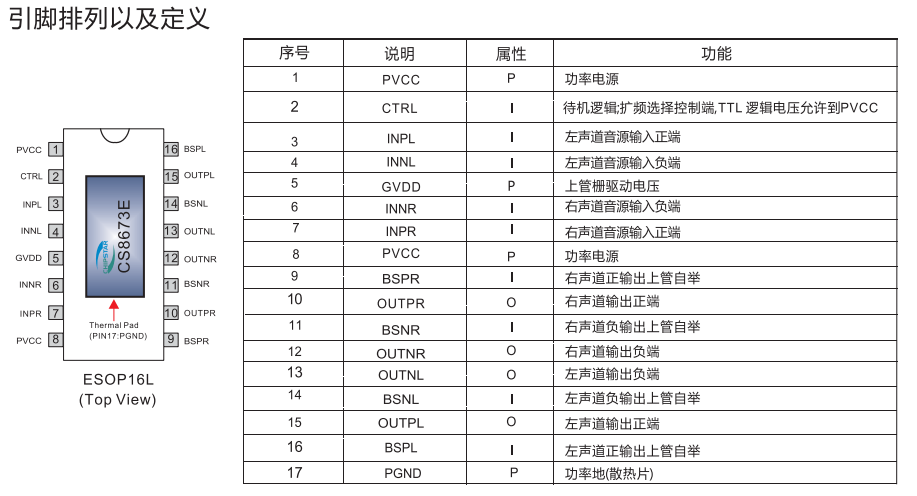

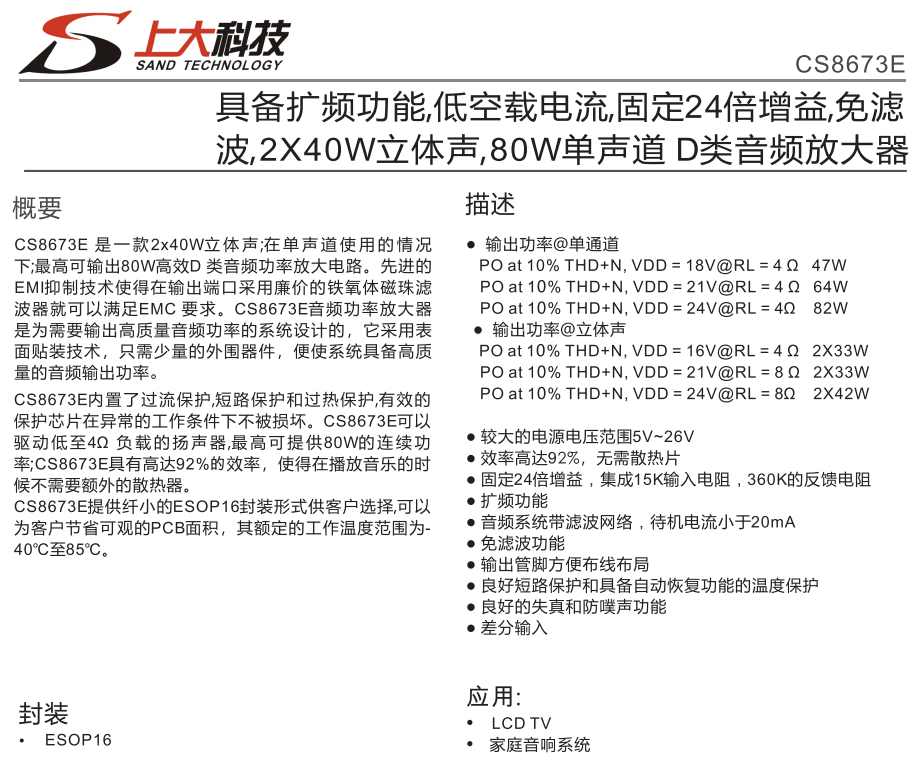

CS8673E是一款高效D类音频放大器，输入电压5~26V，支持立体声和单声道PBTL两种工作模式，适用于LCD电视、家庭音响系统等设备。采用ESOP16L封装（管装50颗/管），工作环境温度-40℃~85℃，结温范围-40℃~150℃，ESD防护达±2KV（HBM），转换效率高达92%，无需额外散热器即可稳定工作。
输出功率表现优异，立体声模式下，16V/4Ω负载时为2×33W，21V/8Ω时为2×33W，24V/8Ω时可达2×42W（10% THD+N）；单声道PBTL模式下，24V/4Ω负载时最高输出82W，21V/4Ω时64W，18V/4Ω时47W，能满足中大功率音频输出需求。音频性能出色，总谐波失真加噪声（THD+N）低至0.1%，信噪比（SNR）达102dB，电源纹波抑制比70dB，串扰低至-90dB，声音还原清晰，抗干扰能力强。

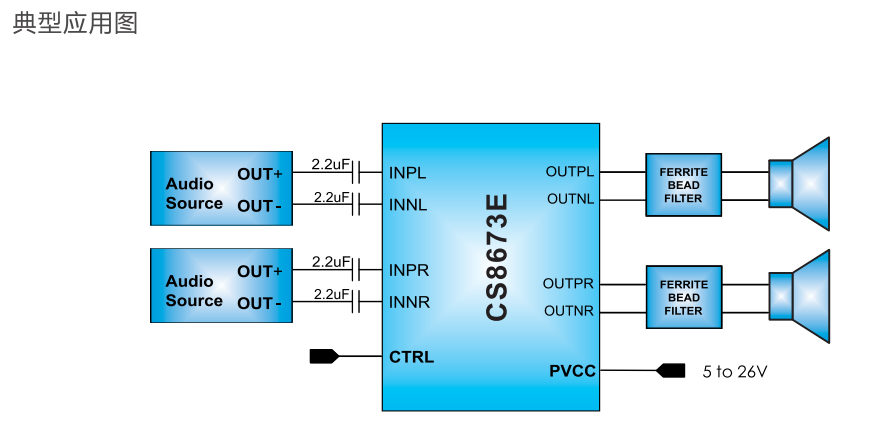

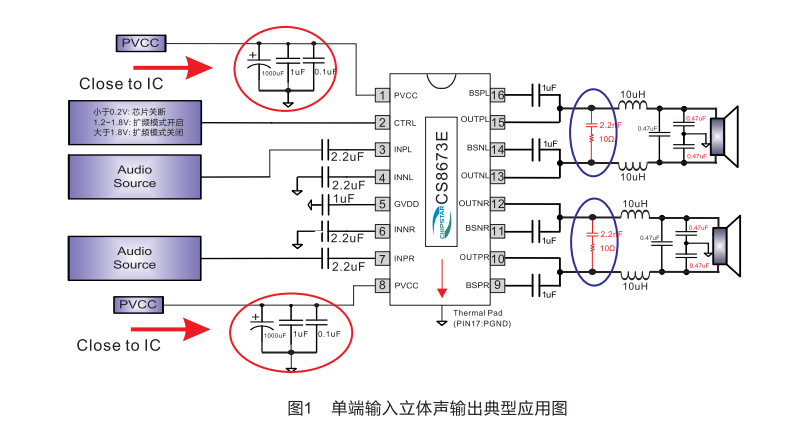

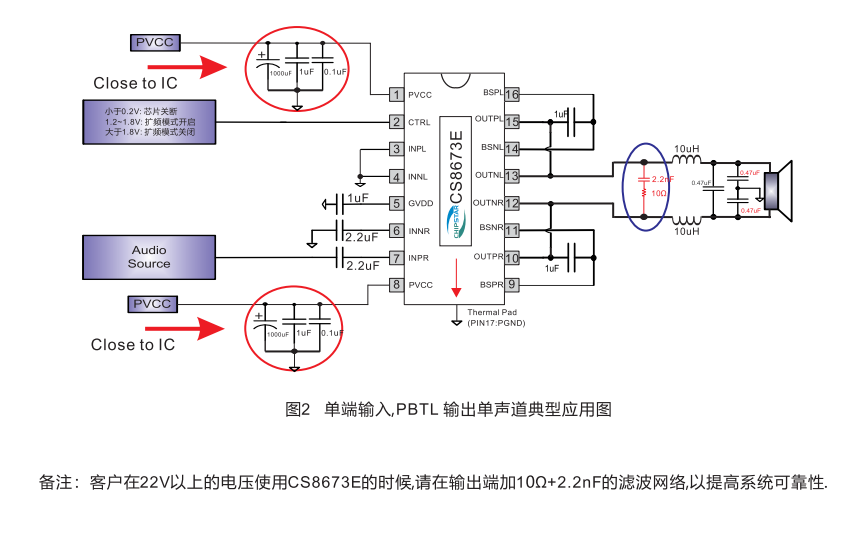

核心功能丰富实用，内置扩频功能，CTRL引脚电压在1.2~1.8V时开启，开关频率在300KHz±30KHz随机变化，有效降低EMI，输出端搭配廉价铁氧体磁珠即可满足EMC要求，实现免滤波设计。固定24倍增益，内部集成15K输入电阻和360K反馈电阻，减少外围器件；支持差分输入（抗共模噪声、开关机无噗声）和单端输入（适配多数主芯片，需注意阻抗匹配和布线），还具备PBTL单声道模式，将INNL、INPL管脚接地即可切换，适配高功率单声道场景。
CTRL引脚兼具多功能，电压小于0.2V时进入待机模式（待机电流20~50μA），1.2~1.8V时正常工作且开启扩频，1.8V以上正常工作并关闭扩频，不可悬空，关断电源前建议先置于待机模式以优化性能。保护机制完善，输出端短路时立即关断输出，故障排除后110ms自动恢复；结温超过170℃（±15℃容差）时触发过热保护，温度下降20℃后自动重启；还内置过流保护，有效保护芯片与扬声器。
输出功率@单通道
PO at 10% THD+N, VDD = 18V@RL = 4 Ω 47W
PO at 10% THD+N, VDD = 21V@RL = 4 Ω 64W
PO at 10% THD+N, VDD = 24V@RL = 4Ω 82W
输出功率@立体声
PO at 10% THD+N, VDD = 16V@RL = 4 Ω 2X33W
PO at 10% THD+N, VDD = 21V@RL = 8 Ω 2X33W
PO at 10% THD+N, VDD = 24V@RL = 8Ω 2X42W
较大的电源电压范围5V~26V
效率高达92%,无需散热片
固定24倍增益,集成15K输入电阻,360K的反馈电阻
扩频功能
音频系统带滤波网络,待机电流小于20mA
免滤波功能
输出管脚方便布线布局
良好短路保护和具备自动恢复功能的温度保护
良好的失真和防噗声功能
差分输入
