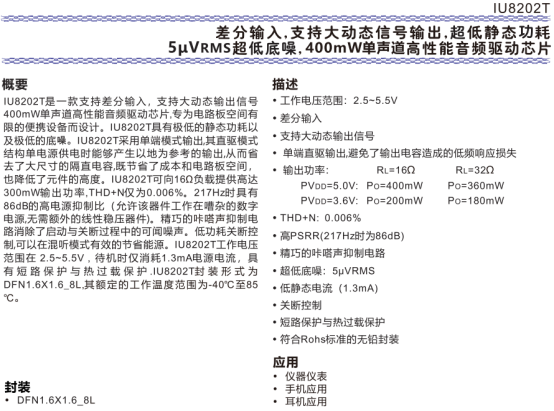

在仪器仪表、手机、耳机等电路板空间受限的便携设备音频设计中，常面临元件体积大、音频噪声明显、功耗过高及低频响应损失等问题，IU8202T 可针对性应对这些需求。该器件是一款单声道高性能音频驱动芯片，采用 DFN1.6X1.6_8L 超小封装，工作电压范围 2.5~5.5V，支持差分输入与大动态信号输出，单端直驱模式无需隔直电容，既节省空间成本，又避免低频响应损失。其输出功率可达 400mW（16Ω 负载、5.0V 供电），THD+N 仅 0.006%，底噪低至 5μVRMS，217Hz 时电源抑制比达 86dB，可适配嘈杂数字电源无需额外线性稳压器。内置咔嗒声抑制电路消除启停噪声，低功耗关断控制节省能源，同时具备短路保护与热过载保护，静态电流仅 1.3mA，工作温度范围 - 40℃至 85℃，为便携设备的高效稳定音频输出提供支撑。

一 IU8202的特性

工作电压范围:2.5~5.5V

差分输入

支持大动态输出信号

单端直驱输出,避免了输出电容造成的低频响应损失

输出功率: RL=16Ω RL=32Ω

PVDD=5.0V: Po=400mW Po=360mW

PVDD=3.6V: Po=200mW Po=180mW

THD+N: 0.006%

高PSRR(217Hz时为86dB)

精巧的咔嗒声抑制电路

超低底噪:5uVRMS

低静态电流(1.3mA)

关断控制

短路保护与热过载保护

符合Rohs标准的无铅封装

二 IU8202的应用信息

1 典型应用图

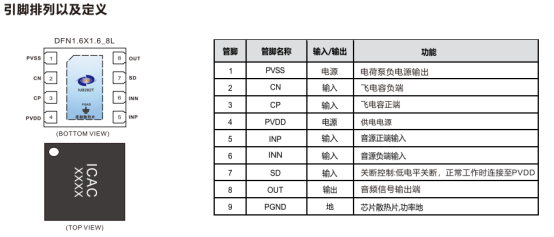

2 引脚排列及定义

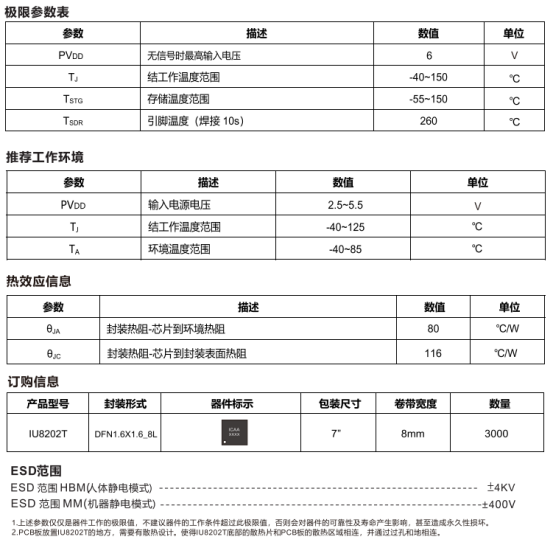

3 基础参数
