CS5359E面向单节锂电池供电，带马达应用的手持设备。可升压出来给马达供电。

一颗芯片解决两大痛点！CS5359E：高性能电源管理方案为智能设备续航赋能

——集成15A升压+1.3A智能充电，效率高达93%

在便携设备小型化与高性能的双重需求下，电源管理芯片的集成度和效率成为设计关键。上大科技CS5359E 以其独特的双核架构——15A异步升压DC-DC + 1.3A线性充电管理，为数码设备、安防监控、GPS终端等场景提供“高能效、低功耗、易设计”的一站式电源解决方案！

???? 为什么选择CS5359E？三大核心优势

1. 双模块独立控制，精简设计

• 升压模块：内置 15mΩ/15A MOSFET，输出可达15V，驱动电机/大功率负载无压力。

• 充电模块：支持 1.3A快充，漏电流低至 0.5μA，延长电池待机时间。

• 双功能通过 ENCH/SDBST引脚独立使能，灵活适配复杂系统场景。

2. 极致能效与可靠防护

• 升压效率 高达93%（340kHz开关频率），减少热能损耗。

• 全方位保护：输入过压（6.55V OVP）、电池短路、温度自适应调节（-40℃~125℃）、充电超时保护（3.7H/21H双阈值）。

• 36V高压输入耐压，轻松应对电压波动。

3. 智能设计，降低开发门槛

• 充电电流通过PROG电阻调节（0.3A~1.3A）：I_C = 1000/R_PROG

• 升压电压通过FB分压电阻设定：VOUT = VFB × (1 + Rd1/Rd2)

• 独创抖频技术：通过SSF引脚控制频谱扩展，优化EMI性能。

• NTC智能温控：自定义温度窗口（低温点80%VIN，高温点45%VIN），兼容主流NTC电阻。

• 电流/电压灵活配置：

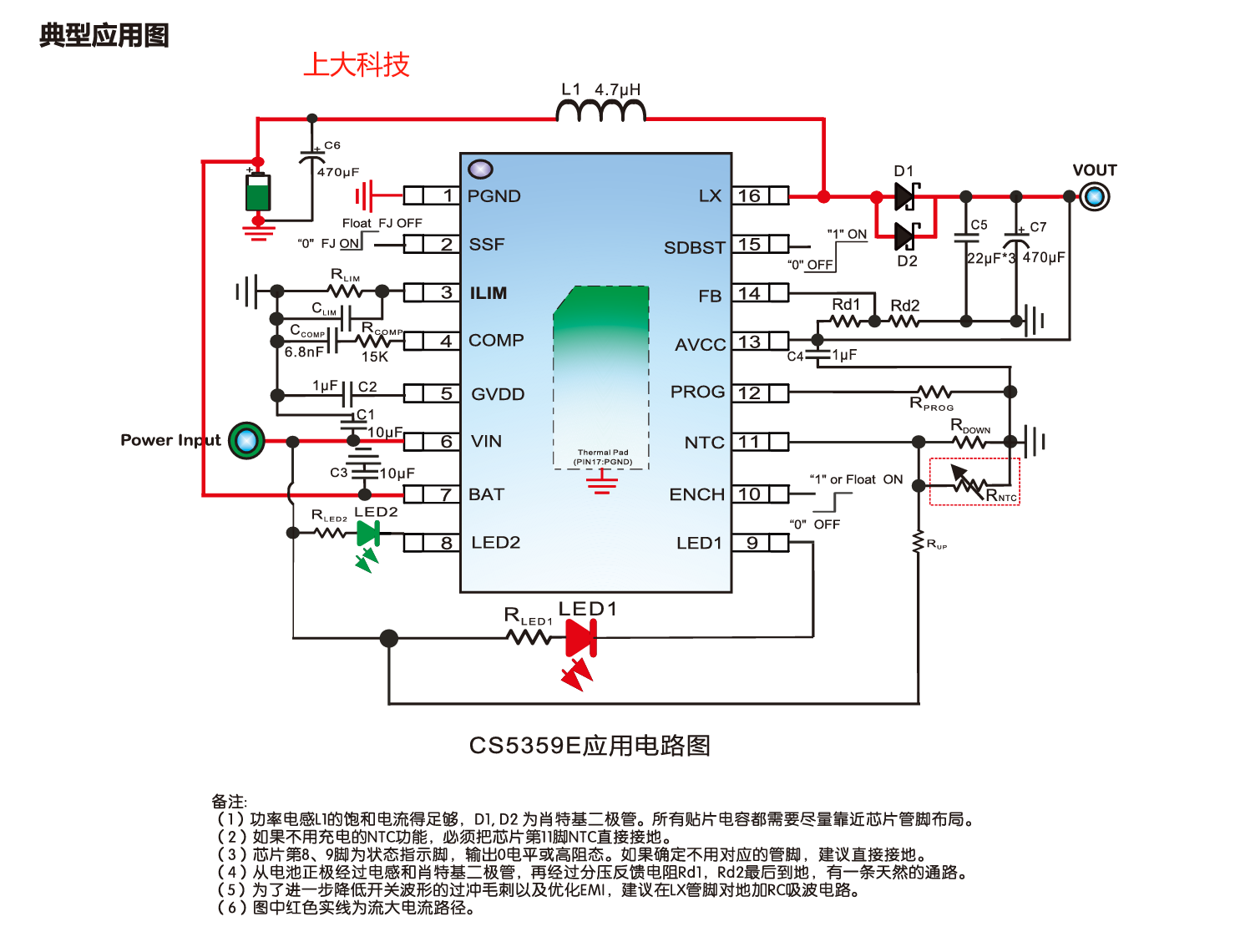

???? 典型应用场景

⚙️ 工程师最爱设计亮点

• 软启动+电流限制二合一：通过LIMIT引脚电阻电容组合，兼顾浪涌抑制与峰值电流控制（参考值：4.7μH电感+110kΩ电阻→14A限流）。

• 可视化充电状态：LED1/LED2双指示灯，充电异常时以 1.5Hz频率闪烁 ，故障一目了然。

• Layout友好：内置MOSFET减少外部器件，PCB布局重点优化大电流路径（BAT→电感→LX→二极管），缩短走线提升EMC性能。

免费提供
???? 点击下载完整设计指南与封装文件
支持 EQA16L封装（卷带包装，12mm带宽），热阻低至45℃/W，批量价优！

让电源设计更简单，让设备性能更强大——CS5359E以单芯片集成之力，重新定义高效电源管理！
咨询样品与方案请联系我们。
