目前国内音响市场可以说是非常卷的，大家都开始往质量提升去吸引客户。今天我介绍一款24V能做到THD+N=1%的多种声道规格的音响方案。文章以音频功放选择、DCDC及电池系统单独介绍。这里只围绕直流电输入的情况。

一 音频功放选择

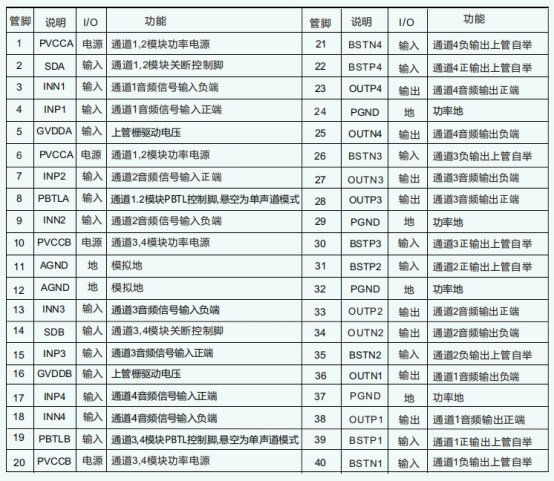

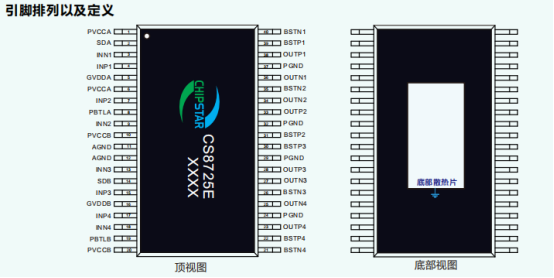

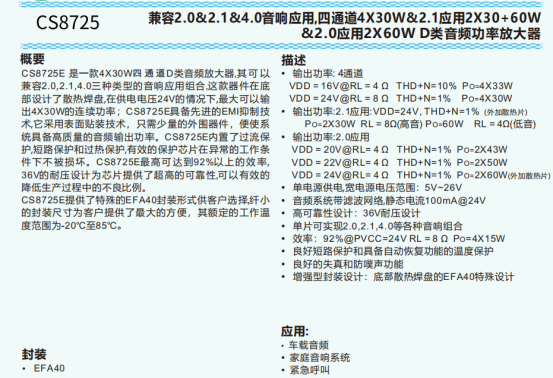

音频功放我这边在规格合适的情况下选择CS8725。大概参数如下：

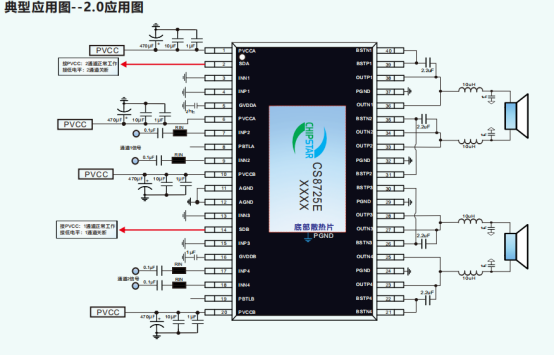

假如实现的双声道，输入电压24V配备4Ω的喇叭就能做到失真1%的情况下做到2X60W，当然这个需要外加散热片，规格书很清楚。

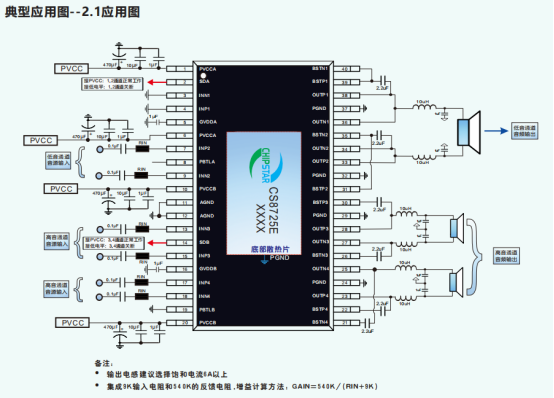

实现2.1应用，也就是低音混响，目前很多音响产品吧这个功能当做噱头。输入电压24V就在高音部分选择使用8Ω的喇叭，低音部分选择4Ω的喇叭。就能达到失真1%，输出2X30W（高音）及60W（低音）

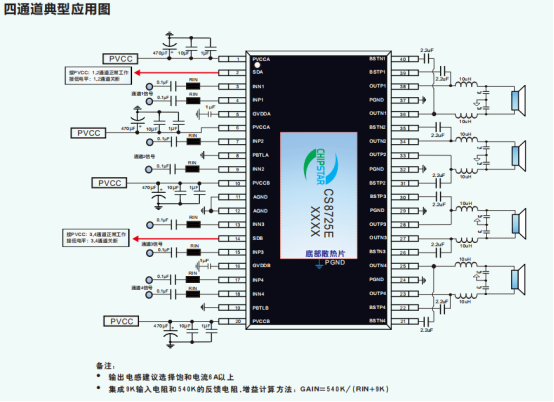

实现四声道，输入电压24V配备8Ω的喇叭就可以做到失真1%，输出4X30W。

二 DCDC选择

DCDC主要围绕场景来说。首先明确一点DCDC的输出需要满足24V，为绕这个参数去找。

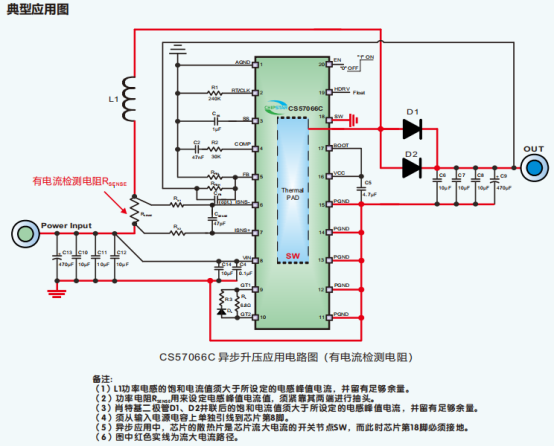

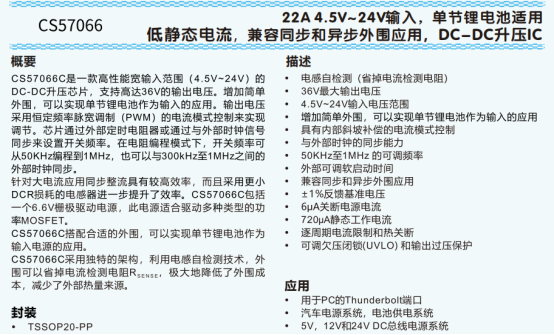

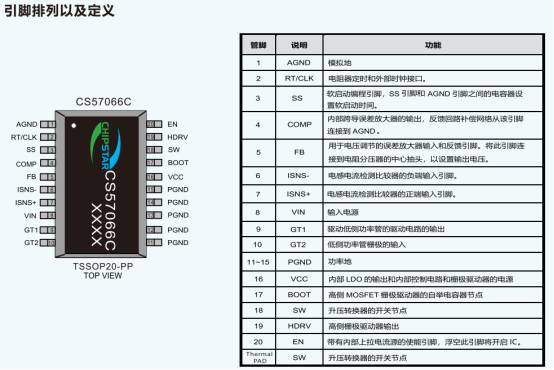

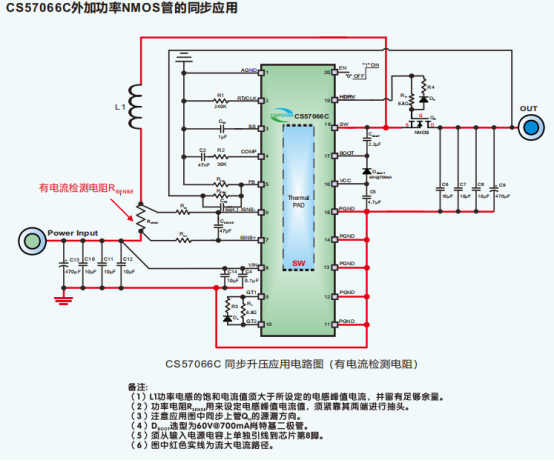

    一般音响供电电压是低于音频功放的，所以这里按低于24V的，那么需要升压的DCDC，这边首推的是CS57066，如下：

三 电池系统

这一部分就比较有针对性了。因为不是所有音响都需要到电源系统，可以说大部分不需要。假如不需要请跳过。按120W的功率来算，选择24V的系统介绍，在不考虑效率的情况下电流大概只需要5A就可以做到120W。

以90%效率来计算，输出的实际效率就需要133W我们这边考虑选择单节4.2V 2000mAH的电池，六节的电压为25.2V，放完电的电压为18V。这里大概计算在保持功率的情况下电流最高可以达到133W/18V=7.3A。假如我们选择比较常见的1C电池，我们至少4并才能满足需求。这里计算续航就没法通过电流判断，换成瓦时（25.2V+18V）/2*8AH=173WH，电池一般利用率85%，所以实际瓦时是147WH。预计续航147/133=1.1h，所以考虑续航可以多并电池。

至于具体的充电管理IC方案有需求可以问我，我会根据电池几串几并具体推荐，欢迎询问！
