SW3516

Part NO:SW3516

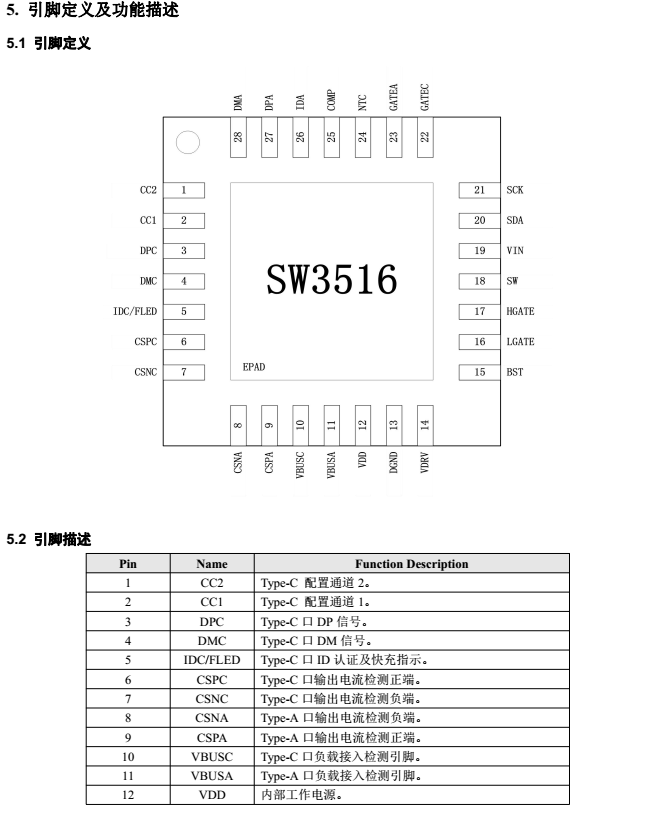

封装:QFN-28(4X4mm)

工作电压:输入电压6V-40V

简介:单芯片 PD+QC双口快充解决方案,支持 C+A任意口快充输出,支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP/低压直充等多种快充协议,无须外置协议芯片,集成 5A 高效率同步降压变换器,支持双口独立限流,CC/CV模式,外围简单,支持双口独立限流。内置快充指示灯驱动。各种保护齐全。
  • 珠海智融推出单芯片PD多快充协议双口车充解决方案

    1.概述

           SW3516 是一款高集成度的快充车充芯片,支持 A+C 口任意口快充输出,支持双口独立限流。其集成了 5A 高效率同步降压变换器,支持 PPS/PD/QC/AFC/FCP/SCP/PE/SFCP/低压直充等多种快充协议,CC/CV 模式,以及双口管理逻辑。外围只需少量的器件,即可组成完整的高性能多快充协议车充解决方案。

    2.应用领域
           ?车充
           ?适配器
           ?插排
    3.规格
           ?同步降压变换器
                  ?输出电流高达 5A
                  ?输入电压范围 6~40V
                  ?支持 CC/CV 模式
                  ?支持双口独立限流
                  ?支持线损补偿
                  ?支持温度控制
           ?快充协议
                  ?支持 PPS/PD3.0/PD2.0
                  ?支持 QC3.0/QC2.0
                  ?支持 AFC
                  ?支持 FCP
                  ?支持 SCP
                  ?支持 PE2.0/PE1.1
                  ?支持 SFCP
                  ?支持低压直充
           ?Type-C 接口
                  ?内置 USB Type-C 接口逻辑
                  ?支持 DFP/Source 角色
                  ?BC1.2 模块
                  ?支持 BC1.2 DCP 模式
                  ?支持苹果/三星大电流充电模式识别
           ?快充指示灯
                  ?内置快充指示灯驱动
                  ?保护机制
                  ?软启动
                  ?输入过压保护
                  ?输入欠压保护
                  ?输出过流保护
                  ?输出短路保护
                  ?过温保护
           ?I2C 接口
           ?QFN-28(4x4mm) 封装
