支持 PD 的多快充协议充电解决方案

1. 概述
SW3526 是一款高集成度的多快充协议充电芯片，支持 C 口或 A口输出，SW3526集成了 3.5A高效率
同步降压变换器， 支持 PPS/PD/QC/AFC/FCP/SCP/PE/SFCP/低压直充等多种快充协议以及 CC/CV模
式。SW3526外围只需少量的器件，即可组成完整的高性能多快充协议充电解决方案。

2. 应用领域
? 车充
? 适配器
? 插排

3. 规格
? 同步降压变换器
? 输出电流高达 3.5A
? 输入电压范围 6~35V
? 支持 CC/CV模式
? 支持线损补偿
? 快充协议
? 支持 PPS/PD3.0/PD2.0
? 支持 QC4+/QC4/QC3.0/QC2.0
? 支持 AFC
? 支持 FCP
? 支持低压 SCP/高压 SCP
? 支持 PE2.0/PE1.1
? 支持 SFCP
? 支持低压直充
? Type-C接口
? 内置 USB Type-C 接口逻辑
? 支持 DFP/Source 角色
? BC1.2模块
? 支持 BC1.2 DCP模式
? 支持苹果/三星模式
? 快充指示灯
? 内置快充指示灯驱动
? 保护机制
? 软启动
? 输入过压保护
? 输入欠压保护
? 输出过流保护
? 输出短路保护
? 过温保护
? I2C接口

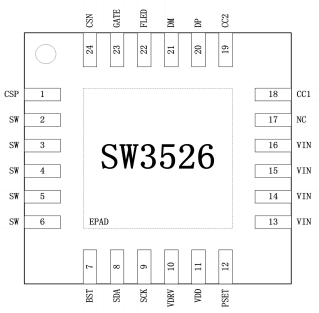

? QFN-24(4x4mm) 封装

更多应用资料请联系我们
