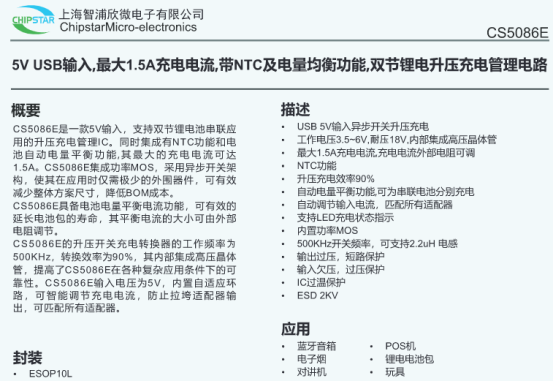

Part NO:CS5086 5V USB输入,最大1.5A充电电流,带NTC及电量均衡功能,双节锂电升压充电管理电路

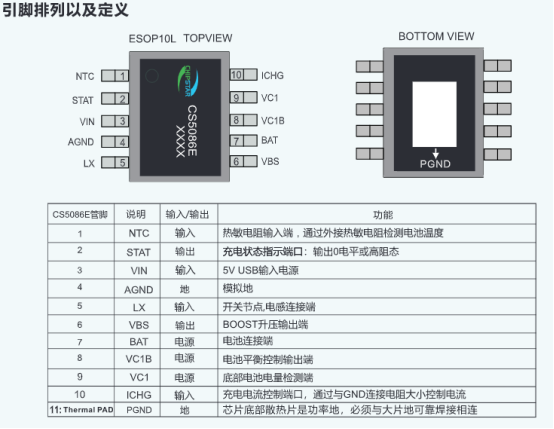

封装:ESOP10L

工作电压:3.5V-6V

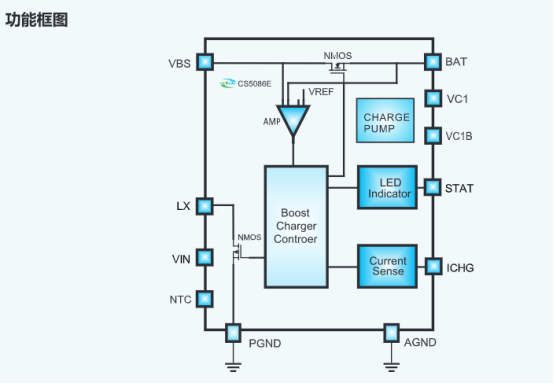

简介:CS5086E是一款5V输入，支持双节锂电池串联应用的升压充电管理IC。同时集成有NTC功能和电池自动电量平衡功能,其最大的充电电流可达1.5A。CS5086E集成功率MOS，采用异步开关架构，使其在应用时仅需极少的外围器件，可有效减少整体方案尺寸，降低BOM成本。
CS5086E具备电池电量平衡电流功能，可有效的延长电池包的寿命，其平衡电流的大小可由外部电阻调节。
CS5086E的升压开关充电转换器的工作频率为500KHz，转换效率为90%，其内部集成高压晶体管，提高了CS5086E在各种复杂应用条件下的可靠性。CS5086E输入电压为5V，内置自适应环路，可智能调节充电电流，防止拉垮适配器输出，可匹配所有适配器。

详细介绍

在玩具、对讲机、蓝牙音箱等采用双节锂电池供电的设备设计中，选择一款能平衡 “充电效率、电池保护与适配灵活性” 的充电芯片，是不少开发者的核心诉求 —— CS5086E 充电管理 IC，恰好能匹配这类场景需求。作为专为双节锂电池设计的充电管理芯片，它支持 5V USB 输入，最大充电电流可达 1.5A 且可通过外部电阻调节，同时集成 NTC 温度保护与电池自动电量平衡功能，既能避免充电过程中过温、过压风险，又能延长电池包使用寿命。

从实际应用价值来看，这款充电 IC 采用异步开关架构，内置功率 MOS 与高压晶体管，升压转换效率达 90%，仅需极少外围器件即可搭建电路，能有效减少方案尺寸、降低 BOM 成本；此外还具备输入欠压、输出短路、IC 过温等多重保护，适配各类 5V USB 适配器，无论是应对小型玩具的低功率充电需求，还是满足对讲机、蓝牙音箱的稳定供电设计，都能提供可靠的充电解决方案。
