IU5099E：TYPE-C 接口2-3节多规格锂电升压充电管理芯片

Part NO:IU5099E：TYPE-C 接口2-3节多规格锂电升压充电管理芯片

封装:e-MSOP10

工作电压:3.6V-6V

简介:IU5099E是一款5V输入,最大2A充电电流,支持2-3节锂离子电池/磷酸铁锂串联应用的升压充电管理IC.IU5099E集成功率MOS.采用异步开关架构，使其在应用时仅需极少的外围器件,可有效减少整体方案尺寸，降低BOM成本。IU5099E的升压开关充电转换器的工作频率为500KHz.转换效率为90%。
IU5099E内置四个环路来控制充电过程,分别为恒流 (CC)环路、恒压(CV)环路、芯片温度调节环路、 可智能调节充电电流,防止拉垮适配器输出,并匹配所有适配器的输入自适应环路。
IU5099E集成30V OVP功能,输入端口能够稳定可靠承受30V以内的耐压冲击,并在输入超过6V时停止充电，非常适用于TYPE-C接口的应用。同时芯片BAT输出端口耐压30V,极大提高了系统的可靠性.IU5099E提供了e-MSOP10封装类型供客户选择,其额定的工作温度范围为-40℃至85℃，

  • 引言

    在蓝牙音箱、对讲机、POS 机等设备的电源管理方案中，充电芯片的效率、可靠性与适配性直接决定产品竞争力。上大科技主推的IU5099E 升压充电管理 IC，以 “高集成、强保护、广适配” 三大核心优势，重新定义 2~3 节锂电充电体验，成为硬件工程师的优选方案。

    IU5099E的特点

    USB 5V输入异步开关升压充电

    工作电压3.6~6V BAT端耐压30V内部集成高压晶体管

    最大2A充电电流充电电流外部电阻可调

    NTC功能，与使能功能复用

    输入电流自适应功能，匹配所有适配器

    恒压充电电压独立可调，适配不同规格的锂电池

    支持LED充电状态指示

    500KHz开关频率

    输出过压，短路保护

    集成30V OVP功能

    IC过温保护，IC温度自适应调节功能

    良好的EMI特性

    IU5099E应用信息

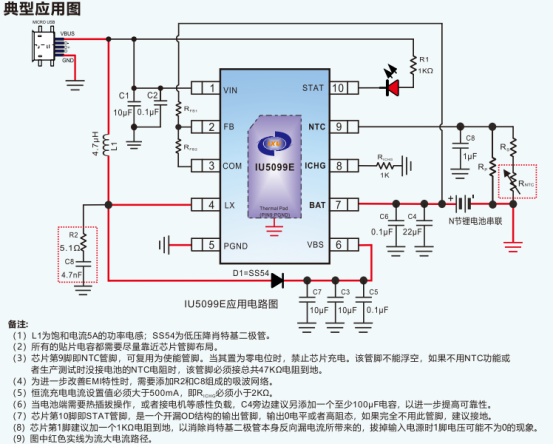

    1、IU5099E的典型应用图

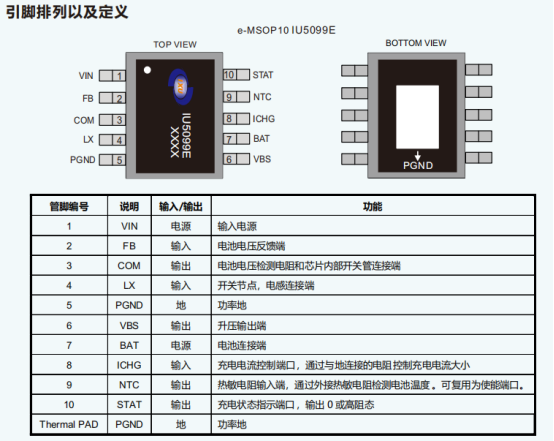

    2、IU5099E的引脚排列及定义

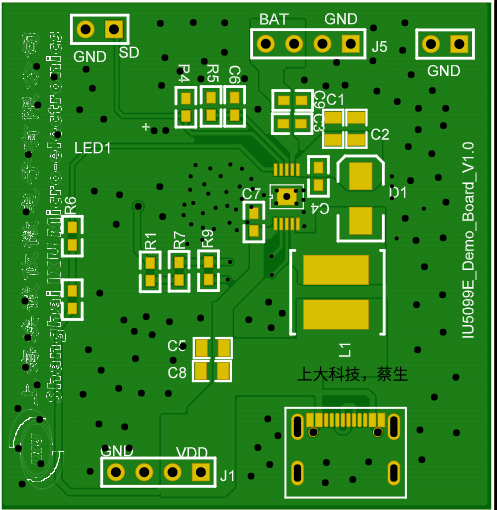

    3、IU5099E DEMO板顶层设计图

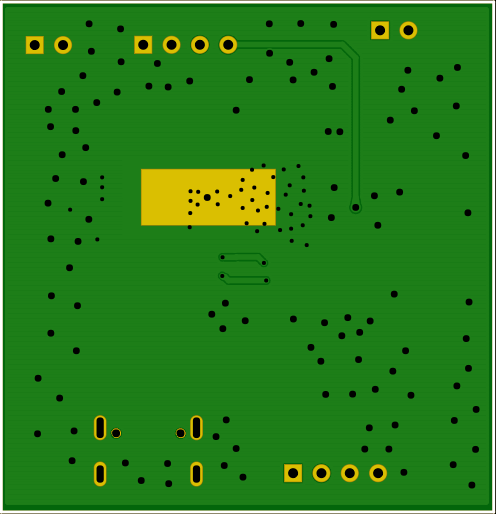

    4、IU5099E DEMO板底层设计图
