Part NO:IU5180、5186、5200：MOS全集成，满足30W以内的升降压充电IC

封装:TSSOP20-PP

工作电压:3.6V-21V

简介:IU5180C 侧重基础充电管理的可靠性，内置恒流（CC）,恒压（CV）,温度调节及输入自适应四路环路，输入自适应点可通过外部分压电阻调节，能智能匹配适配器能力，避免拉垮输出；IU5186C 在 IU5180C 基础上增加自动快充申请功能，可通过 DP/DM 接口申请 12V（适配器无 12V 则申请 9V）输入，申请不成功时自动切换 5V 充电，进一步提升充电效率；IU5200D 则强化智能调控能力，搭载 I²C 接口，支持 JEITA 充电规范，可精细化调节充电电流,浮充电压,充电终止电流等参数，同时能实时反馈系统状态（如充电阶段,保护触发情况），还支持 NTC 温度检测的多档位阈值设置，适配对调控精度要求更高的智能设备研发。

详细介绍

在蓝牙音箱,电子烟,对讲机及锂电池包等低压锂电设备的研发过程中，如何实现不同节数电池的灵活适配,保障充电安全稳定，同时平衡充电效率与场景兼容性，是工程师常需面对的核心需求。针对这类需求， IU5180C,IU5186C,IU5200D 三款升降压充电管理 IC，基于统一的高集成架构，又各有技术侧重，为不同研发场景提供适配方案。

三款升降压充电管理 IC均采用全集成设计，内置 4 开关 MOSFET,输入与充电电流感应电路及环路补偿模块，减少外围器件搭配的复杂度；具备 30V OVP（过压保护）功能，BAT 端耐压达 30V，同时支持过温保护,输出短路保护，搭配输入欠压保护与充电超时保护（TC 阶段 2 小时,CC/CV 阶段 20 小时），构建多维度安全防护体系；充电电流最大可达 3A，且可通过外部电阻灵活调节，适配不同充电速度需求，同时兼容 1~4 节锂离子 / 锂聚合物电池与 1~5 节磷酸铁锂电池，覆盖多数低压锂电应用场景，升降压架构则打破输入电压限制，适配更多电源环境。

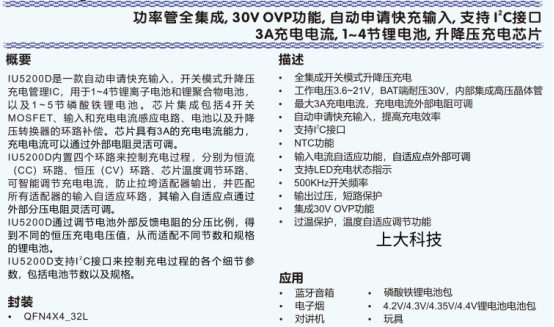

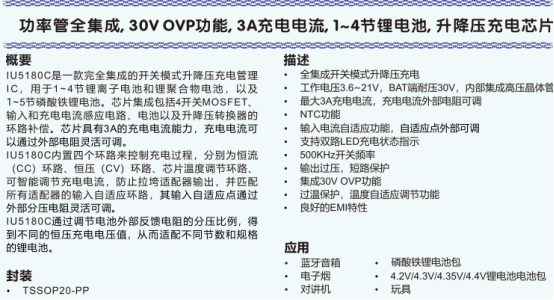

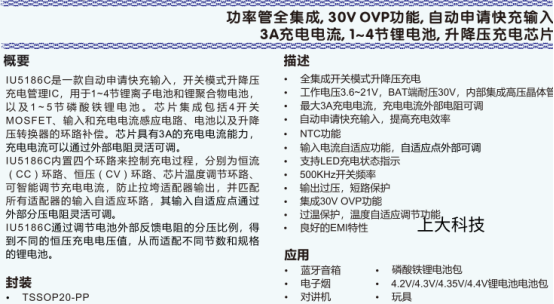

具体来看，IU5180C 侧重基础充电管理的可靠性，内置恒流（CC）,恒压（CV）,温度调节及输入自适应四路环路，输入自适应点可通过外部分压电阻调节，能智能匹配适配器能力，避免拉垮输出；IU5186C 在 IU5180C 基础上增加自动快充申请功能，可通过 DP/DM 接口申请 12V（适配器无 12V 则申请 9V）输入，申请不成功时自动切换 5V 充电，进一步提升充电效率；IU5200D 则强化智能调控能力，搭载 I²C 接口，支持 JEITA 充电规范，可精细化调节充电电流,浮充电压,充电终止电流等参数，同时能实时反馈系统状态（如充电阶段,保护触发情况），还支持 NTC 温度检测的多档位阈值设置，适配对调控精度要求更高的智能设备研发。
