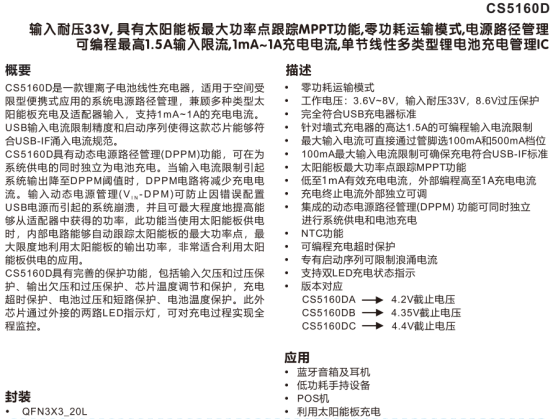

在蓝牙音箱及耳机、低功耗手持设备、POS 机及太阳能板充电设备等场景的供电设计中，常面临空间受限、多电源适配难、充电效率低及运输过程电池漏电等问题，CS5160D 可针对性应对这些需求。该器件是单节线性锂电池充电管理 IC，采用 QFN3X3_20L 封装，输入耐压达 33V，工作电压范围 3.6V-8V，支持 1mA~1A 可编程充电电流与最高 1.5A 可编程输入限流，适配 USB 适配器与太阳能板等多种供电方式。其内置太阳能板最大功率点跟踪（MPPT）功能，可最大限度利用太阳能输出功率；动态电源路径管理（DPPM）能同时为系统供电和电池充电，优先保障负载需求；零功耗运输模式可切断电池与负载连接，避免运输漏电。此外，还具备输入 / 输出欠压 / 过压保护、芯片过温保护、电池短路 / 过压保护、充电超时保护及 NTC 温度保护，通过双 LED 指示灯全程监控充电状态，为相关设备的高效安全充电提供支撑。

一 CS5160的特性

零功耗运输模式

工作电压:3.6V~8V,输入耐压33V,8.6V过压保护

完全符合USB充电器标准

针对墙式充电器的高达1.5A的可编程输入电流限制

最大输入电流可直接通过管脚选100mA和500mA档位

100mA最大输入电流限制可确保充电符合USB-IF标准

太阳能板最大功率点跟踪MPPT功能

低至1mA有效充电电流,外部编程高至1A充电电流

充电终止电流外部独立可调

集成的动态电源路径管理(DPPM)功能可同时独立

进行系统供电和电池充电

NTC功能

可编程充电超时保护

专有启动序列可限制浪涌电流

支持双LED充电状态指示

版本对应

CS5160DA->4.2V截止电压

CS5160DB->4.35V截止电压

CS5160DC->4.4V截止电压

二 CS5160的应用信息

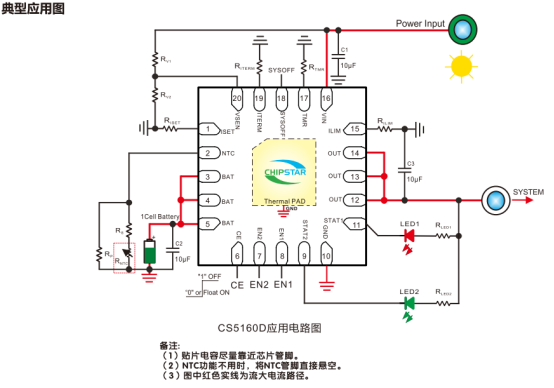

1 典型应用图

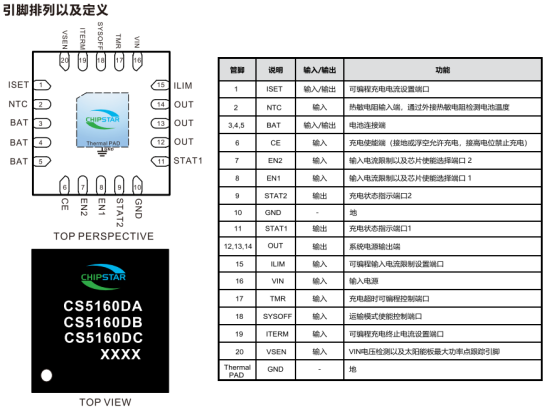

2 引脚排列及定义
