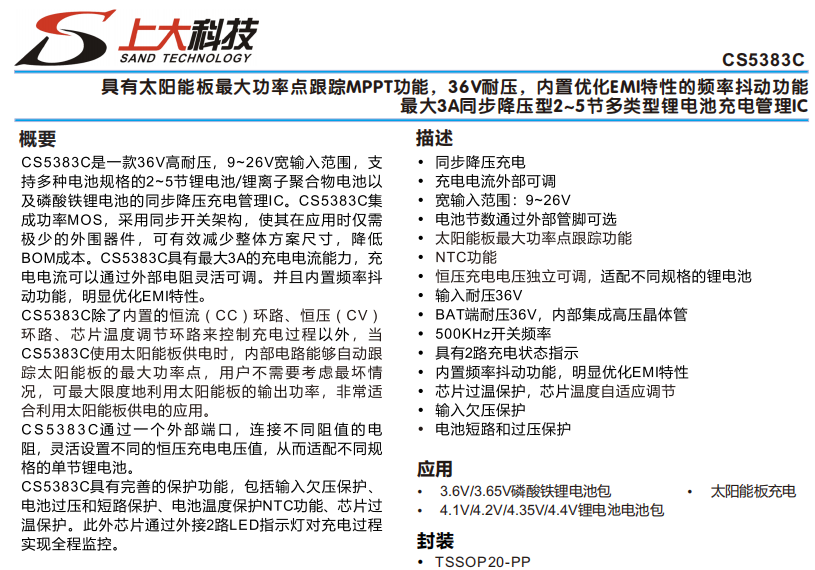

在多节锂电池包（3.6V/3.65V磷酸铁锂、4.1V/4.2V/4.35V/4.4V锂电池）、太阳能板充电等场景的供电设计中，常面临高耐压需求、多节电池适配难、EMI干扰及充电效率不足等问题，CS5383C可针对性应对这些需求。该器件是一款同步降压型多节锂电池充电管理IC，采用TSSOP20-PP封装，输入耐压36V，工作电压范围9~26V，最大充电电流3A且可通过外部电阻按公式灵活调节，集成功率MOS与同步开关架构，仅需极少外围器件，有效缩减方案尺寸与BOM成本。

其核心优势在于支持太阳能板最大功率点跟踪（MPPT）功能，通过VSEN管脚外接电阻设定输入电压最低值，最大限度利用太阳能输出功率；内置频率抖动功能优化EMI特性，开关频率500KHz；可灵活适配2~5节电池（通过SELC0/SELC1管脚组合设定），单节浮充电压3.6V~4.4V（通过BATCV管脚外接电阻可调），适配不同规格电池需求。

采用涓流、恒流、恒压三阶段充电流程，具备完善保护功能：输入欠压保护（3.6V阈值，200mV滞回）、电池过压/短路保护、NTC温度保护（低温80%VCC、高温45%VCC）、芯片过温调节（120℃）与热保护（150℃，40℃滞回）；通过双LED指示灯全程监控充电状态，搭配优化的PCB布局规范（宽电源走线、短SW走线等），为多节锂电池场景提供高效、稳定、低干扰的充电解决方案。
