在健身配件、手持设备、工具设备、家电产品等便携场景的供电设计中，常面临小封装空间、低功耗续航、充电安全及宽电压适配等需求，IU5060S可针对性应对这些需求。该器件是一款高度集成的单节锂离子/锂聚合物电池线性充电电路，采用SOT23-5L纤小封装，输入耐压达33V，工作电压范围4.5~6.6V，最大充电电流600mA且可通过外部电阻灵活调节，额定工作温度覆盖-40~85℃，适配各类便携设备的空间与环境需求。

其核心优势聚焦低功耗与高安全性：电池泄漏电流仅0.5μA，有效延长电池闲置寿命；具备自动断电功能，无输入电源或输入电压低于电池电压时，可防止电池向芯片和电源端倒灌电流。充电精度表现优异，浮充电压典型值4.2V，精度达1%，充电电流准确度10%，支持涓流、恒流、恒压三阶段充电，充电电流降至恒流值的10%时自动终止，电池电压跌落至4.06V重充阈值时重启充电。

保护功能全面完善：输入侧具备6.55V过压保护、3.6V欠压保护及电源过载保护，避免异常电源损坏器件；输出侧支持电池短路保护（1.8V阈值）、过压保护；芯片内置恒温自调节功能，温度升至120℃时降低充电电流，150℃时触发热关断，温度下降30℃后恢复；同时具备PROG短路保护与充电超时保护（涓流阶段3.7小时、CC/CV阶段21小时），全方位保障充电安全。

通过CHRG管脚外接LED指示灯可实时监控充电状态：充电中常亮，充电完毕熄灭，异常时以1.5Hz频率闪烁。PCB布局需将贴片电容靠近芯片管脚放置，大电流路径优化设计，适配USB或交流适配器供电，为各类便携设备提供紧凑、高效、安全的线性充电解决方案。

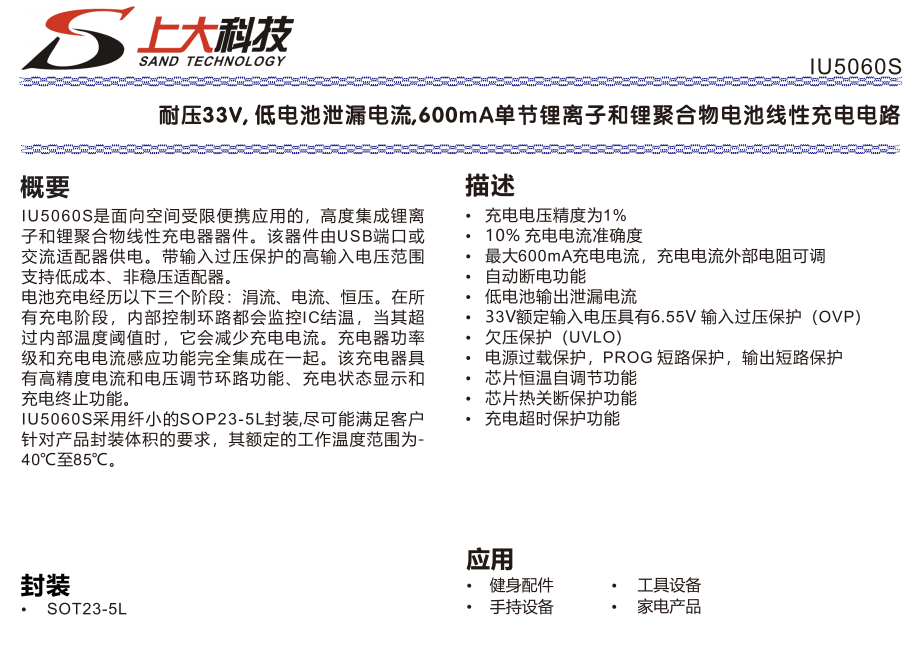

一 IU5060的特性

充电电压精度为1%

10%充电电流准确度

最大600mA充电电流,充电电流外部电阻可调

自动断电功能

低电池输出泄漏电流

33V额定输入电压具有6.55V输入过压保护(OVP)

欠压保护(UVLO)

电源过载保护,PROG短路保护,输出短路保护

芯片恒温自调节功能

芯片热关断保护功能

充电超时保护功能

二 IU5060的应用信息

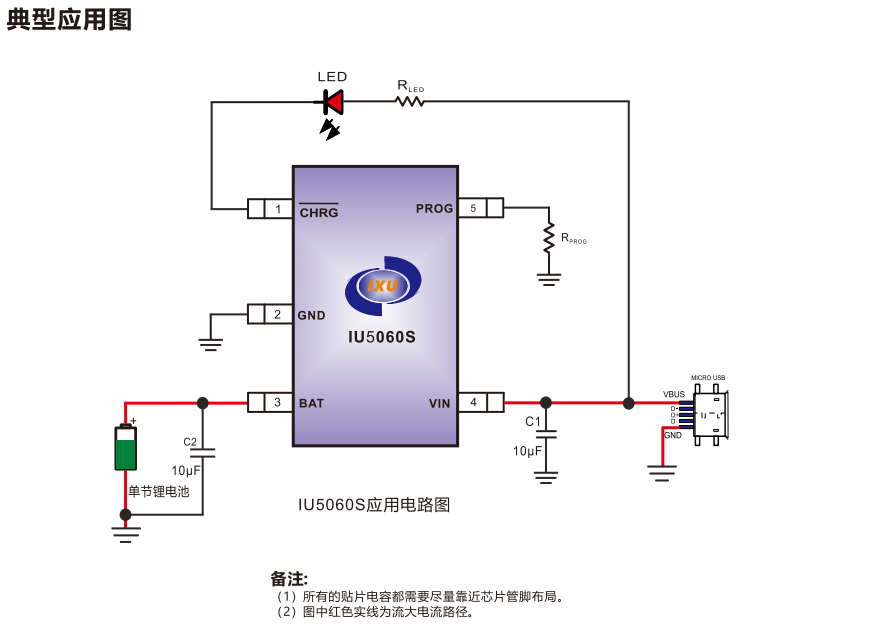

1 典型应用图

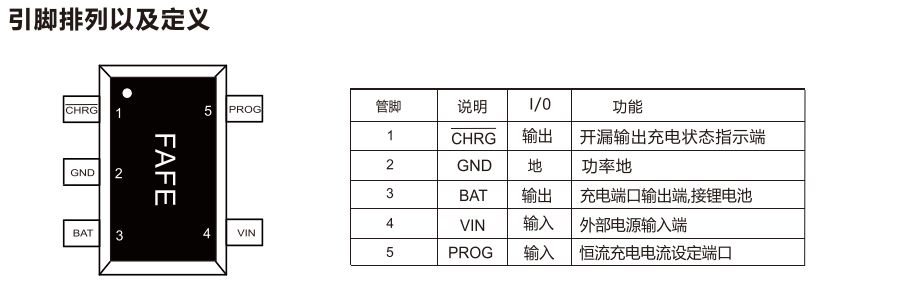

2 引脚排列及定义

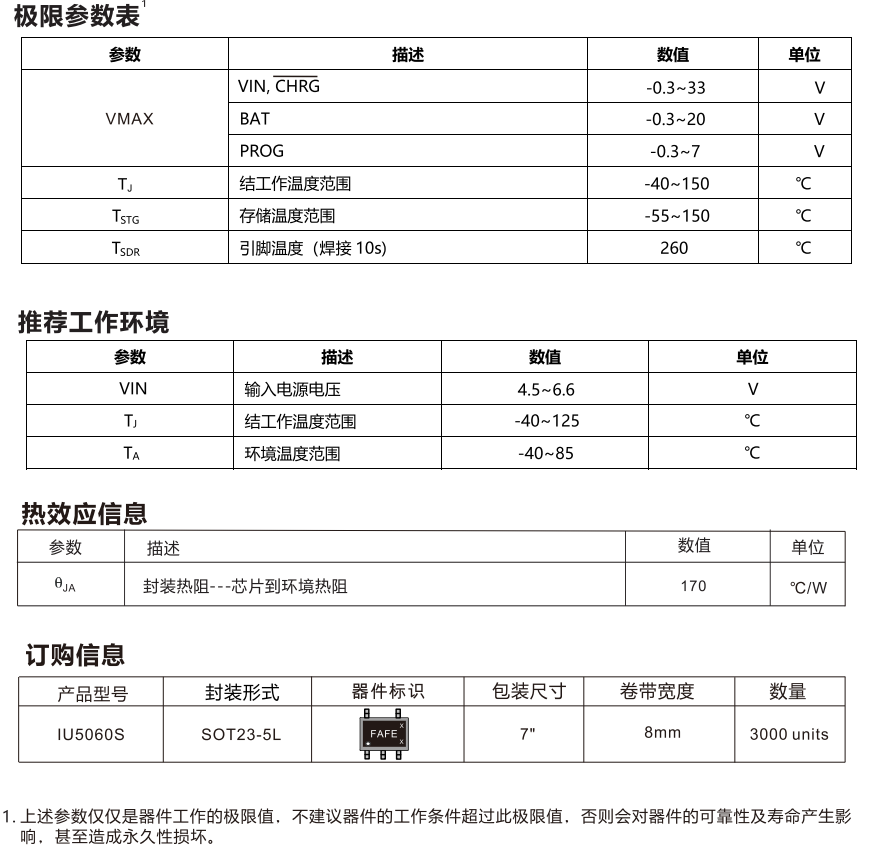

3 基础参数
