封装:DFN2X2_8L
工作电压:3.6V-6V

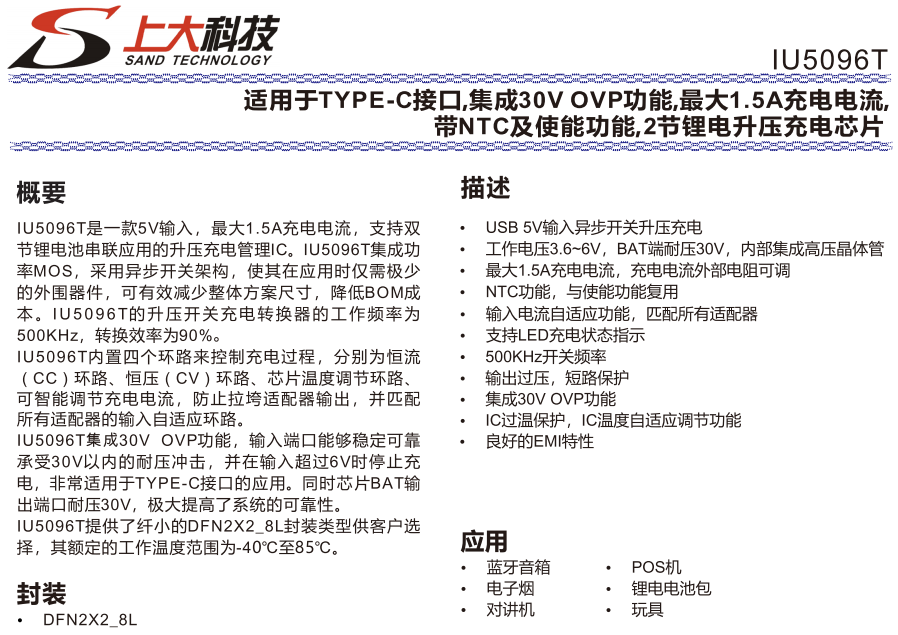

IU5096T是一款适配TYPE-C接口的双节锂电池升压充电管理IC，适用于玩具、对讲机、蓝牙音箱等设备，采用DFN2X2_8L封装，工作电压3.6~6V，额定温度-40~85℃，输入与BAT端均耐压30V，集成30V OVP功能，适配各类适配器，可靠性突出。
核心性能优异：5V输入，采用CC/CV充电模式，最大1.5A充电电流可通过ICHG管脚外接电阻调节；开关频率500KHz，转换效率达90%，充饱电压典型值8.4V，支持涓流、恒流、恒压三阶段充电，终止充电电流130mA，电池电压跌落至重启阈值后自动复充。
功能配置灵活实用：NTC管脚复用使能功能，浮空时使能充电，接零电平时禁止；NTC功能通过外接热敏电阻检测温度，低温1.43V、高温0.38V时停充。内置输入电流自适应环路，自动调节充电电流避免拉垮适配器；芯片温度升至120℃时启动调节，150℃触发热保护，20℃滞回。STAT管脚外接LED指示状态，充电时常亮、充满熄灭，异常时1.6Hz闪烁。
保护机制完善：具备输入过压（6V阈值）、BAT端过压（9.2V）、电池短路（2.2V阈值）保护，以及充电超时保护（TC阶段9.5小时、CC/CV阶段15.5小时），全方位保障充电安全。

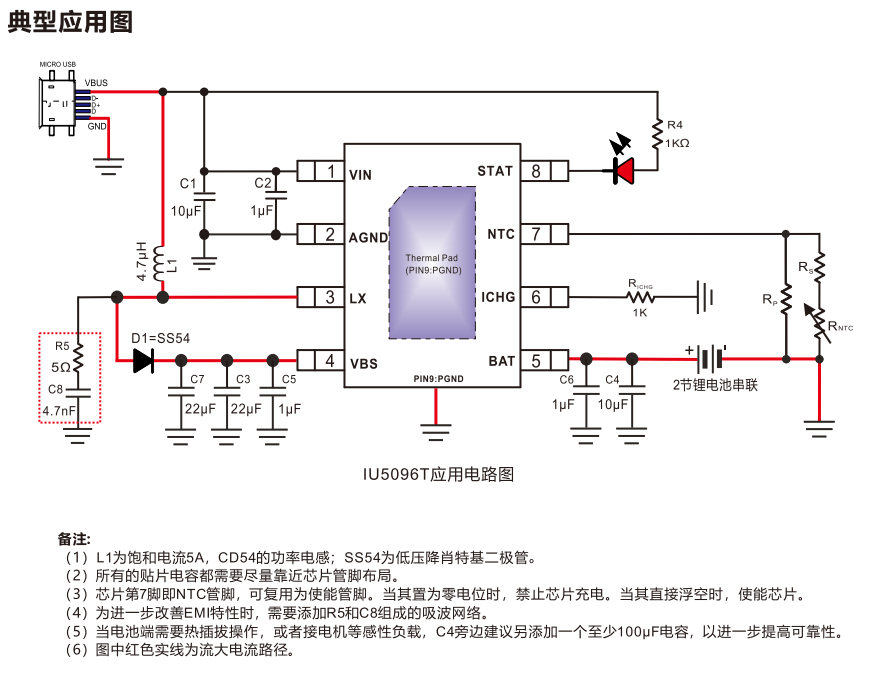

PCB布局需注意：芯片底部散热片需与PCB散热区域相连；电感选用4.7uH、饱和电流5A以上的CD54功率电感，与肖特基二极管短粗走线；贴片电容靠近芯片管脚放置，LX走线优化以改善EMI。整体集成功耗MOS，外围器件少，方案尺寸小、成本低，为双节锂电设备提供高效、安全的升压充电解决方案。
USB5V输入异步开关升压充电
工作电压3.6~6V,BAT端耐压30V,内部集成高压晶体管
最大1.5A充电电流,充电电流外部电阻可调
NTC功能,与使能功能复用
输入电流自适应功能,匹配所有适配器
支持LED充电状态指示
500KHz开关频率
输出过压,短路保护
集成30V OVP功能
IC过温保护,IC温度自适应调节功能
良好的EMI特性
