AH4056H 作为高耐压线性锂电池充电管理芯片，完全兼容经典型号 TP4056，是兼具兼容性与升级特性的替代方案，适用于单节锂电池的便携式设备，可直接替换 TP4056 使用。

它在封装、引脚功能、充电逻辑上与 TP4056 高度匹配：封装涵盖 ESOP8、DFN2×2-8、DFN3×3-8，与 TP4056 常见封装一致，无需修改 PCB 布局；核心引脚功能对应，PROG 引脚可通过外接电阻调节充电电流（300mA 以上公式 I_BAT=1000/R_PROG，300mA 以下为 900/R_PROG），CHRG（充电指示）、DONE（充满指示）引脚逻辑相同，均为漏极开路输出，LED 限流电阻选型一致（推荐 1K 以上），TEMP 引脚支持 NTC 温度检测（不用时接地），CE 引脚控制芯片使能（高电平工作、低电平关断），替换时无需调整控制逻辑。

充电模式完全兼容 TP4056 的四阶段充电（短路充电→涓流充电→恒流充电→恒压充电），浮充电压默认 4.2V（±1%），与 TP4056 标准一致，另有 4.35V 版本可选，充电电流降至设定值 1/10 时自动停止，再充电阈值 4V，符合 TP4056 的充电特性，可直接适配原有电池方案。

同时 AH4056H 在 TP4056 基础上升级了关键性能：内置 24V 功率管，可承受 28V 浪涌电压，输入过压保护 6.5V，解决 TP4056 耐压不足的问题；所有端口具备 ±3000V（HBM）ESD 保护，电池端漏电＜1μA，防倒灌性能更优；集成充电电流热调节、芯片过温保护（150℃），可靠性更强，且支持高压热插拔（VCC 端可串 1Ω 电阻过滤尖峰），适配更复杂应用场景。

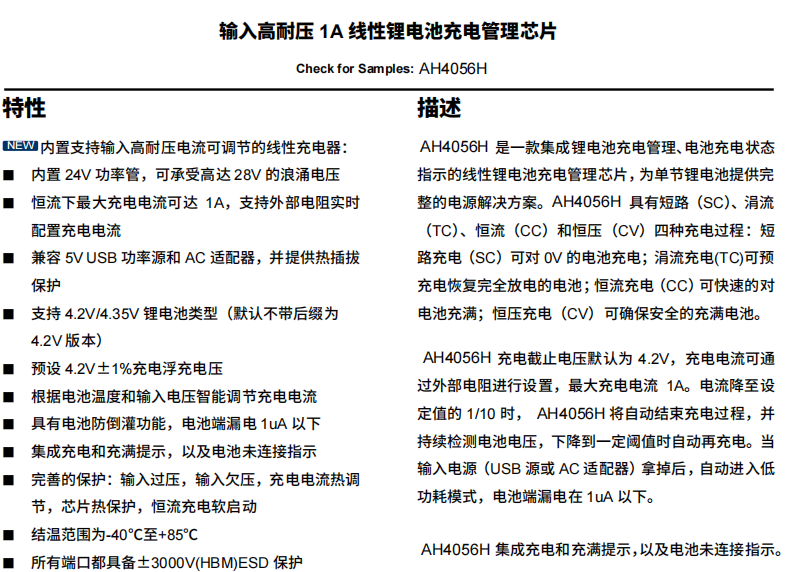

一 AH4056的特性

内置24V功率管,可承受高达28V的浪涌电压

恒流下最大充电电流可达1A,支持外部电阻实时配置充电电流

兼容5V USB功率源和AC适配器,并提供热插拔保护

支持4.2V/4.35V锂电池类型(默认不带后缀为4.2V版本)

预设4.2V±1%充电浮充电压

根据电池温度和输入电压智能调节充电电流

具有电池防倒灌功能,电池端漏电1uA以下

集成充电和充满提示,以及电池未连接指示

完善的保护:输入过压,输入欠压,充电电流热调

节,芯片热保护,恒流充电软启动

结温范围为-40°C至+85°C

所有端口都具备士3000V(HBM)ESD保护

二 AH4056的应用信息

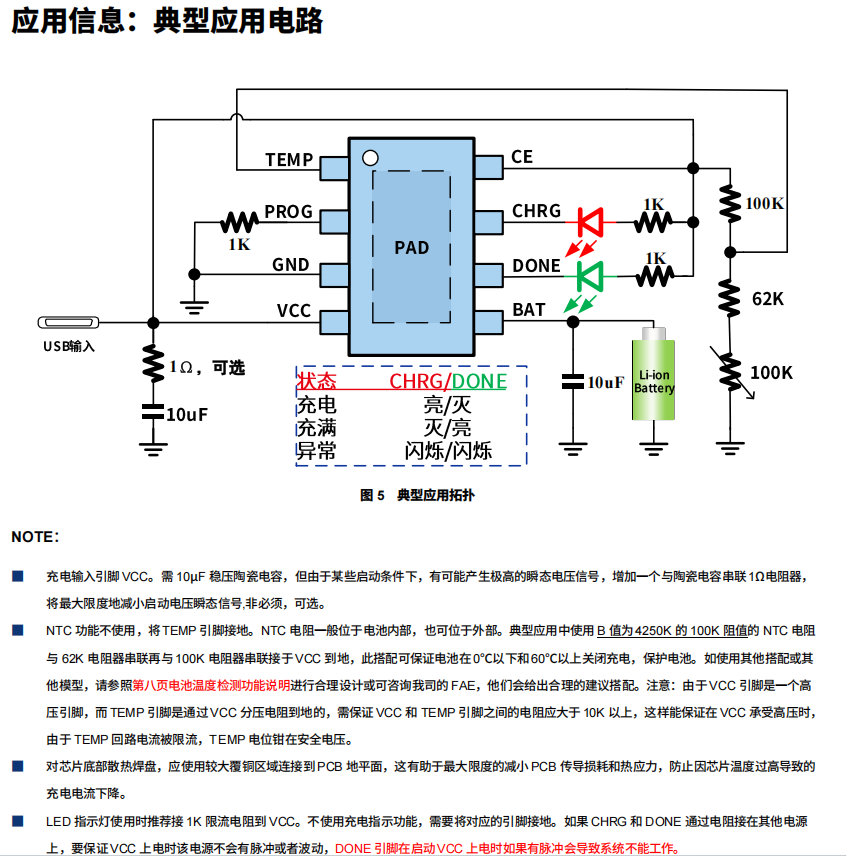

1 典型应用图

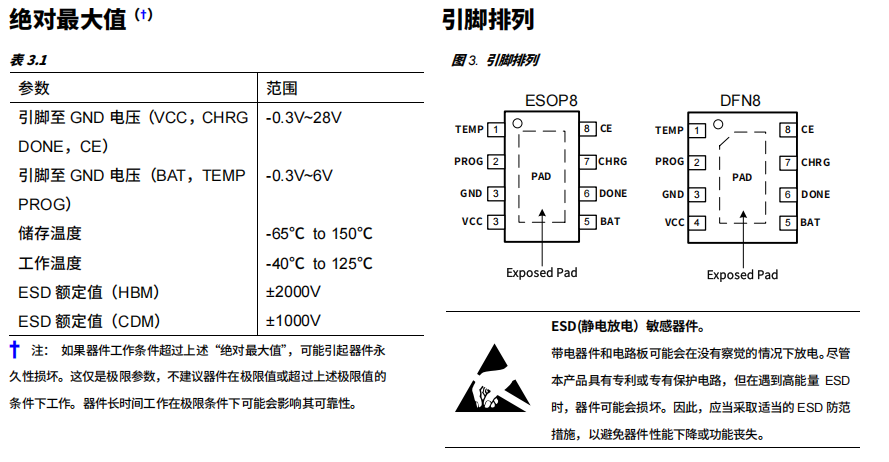

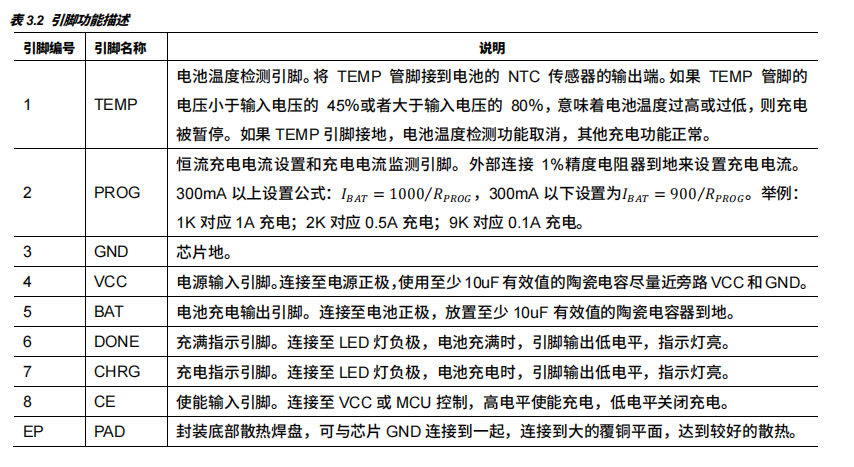

2 引脚排列及定义

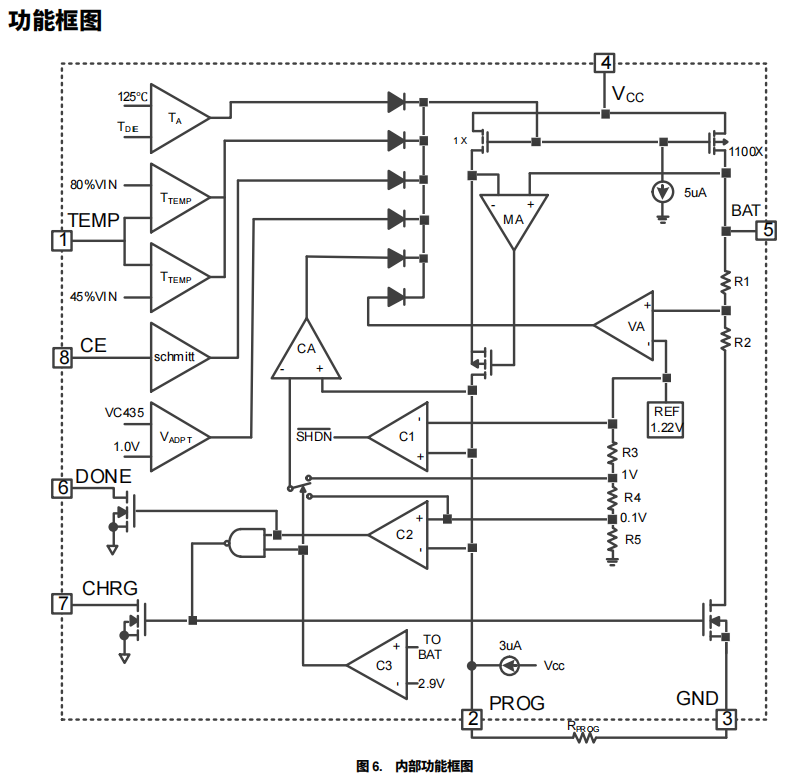

3 功能框图
