IU5209E是一款支持快充申请的4节串联锂电池升压充电管理芯片，集成功率MOS与异步开关架构，外围器件需求极少，能缩减方案尺寸并降低BOM成本，适用于蓝牙音箱、POS机、电子烟、锂电电池包、对讲机及玩具等设备。芯片输入电压范围3.6~10V，最大充电电流1A（外部电阻可调），固定500KHz开关频率，工作结温-40℃~125℃，环境温度-40℃~85℃，采用EQA16封装，底部带散热片，需搭配PCB散热设计保障稳定运行。

核心功能上，支持CC/CV完整充电模式，电池电压低于11.2V时以涓流充电，高于11.2V进入恒流模式，接近16.8V浮充电压时切换至恒压模式，充电电流低于终止电流后自动停止，电池电压跌落至16.5V以下会重新启动充电。具备智能快充申请功能，电池电压≥11.2V时申请9V快充，未成功则保持5V充电，申请前会先复位输入电压至5V。内置输入电流自适应环路，可避免拉垮适配器，自适应点通过外部分压电阻灵活调节，同时集成30V OVP功能，VIN端过压保护阈值10.9V，BAT端耐压30V，大幅提升系统可靠性。

保护机制完善，涵盖输入/输出过压保护、电池短路保护、芯片过温保护（150℃触发，20℃滞回）、120℃起调的温度自适应调节功能，以及NTC温度保护（低温阈值1.31V，高温阈值0.4V）。NTC管脚可复用为使能功能，不使用NTC时需接47KΩ电阻至地，置零电位则禁止充电。STAT管脚提供LED充电状态指示，充电时常亮、充满熄灭，异常时以1.6Hz闪烁。外围需搭配6.8uH功率电感（饱和电流留有余量）、低正向压降肖特基二极管，输入输出电容需贴近芯片管脚，大电流路径优化布线；ESD防护达±2kV（HBM），关断电流200μA，静态工作电流0.6mA，功耗控制优异，适配各类便携锂电供电设备。

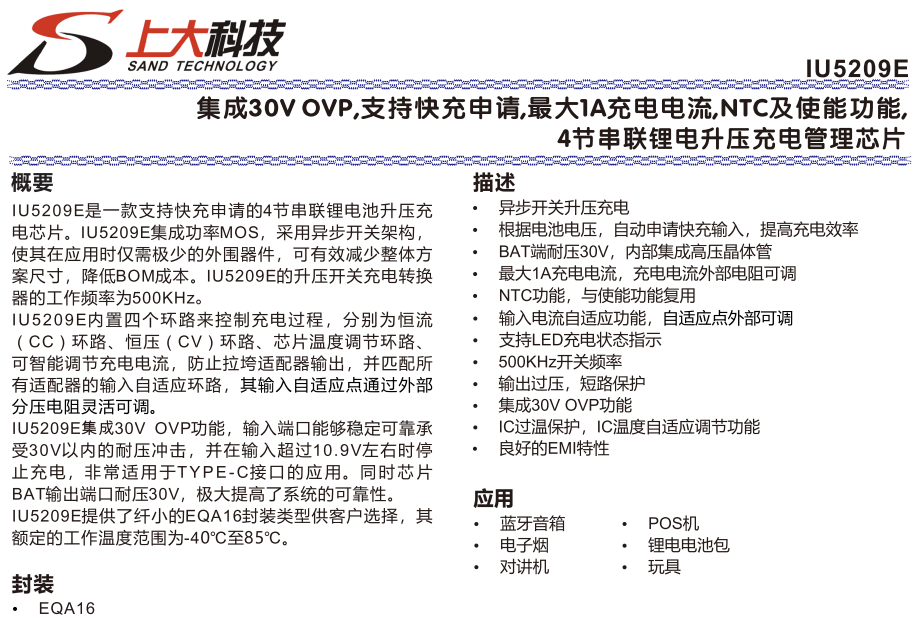

一 IU5209的特性

异步开关升压充电

根据电池电压,自动申请快充输入,提高充电效率

BAT端耐压30V,内部集成高压晶体管

最大1A充电电流,充电电流外部电阻可调

NTC功能,与使能功能复用

输入电流自适应功能,自适应点外部可调

支持LED充电状态指示

500KHz开关频率

输出过压,短路保护

集成30VOVP功能

IC过温保护,IC温度自适应调节功能

良好的EMI特性

二 IU5209的应用信息

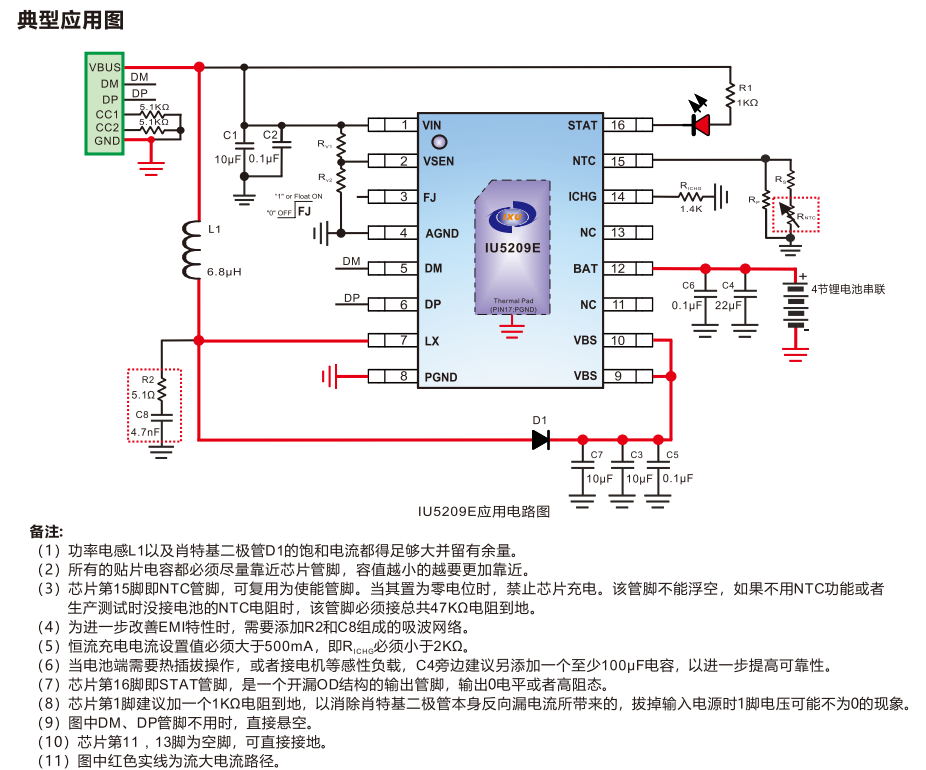

1 典型应用图

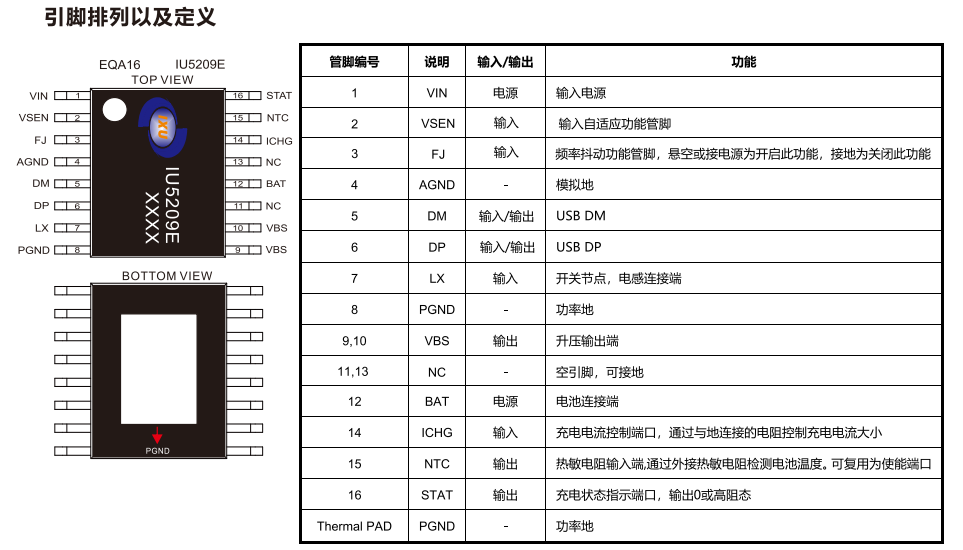

2 引脚排列及定义

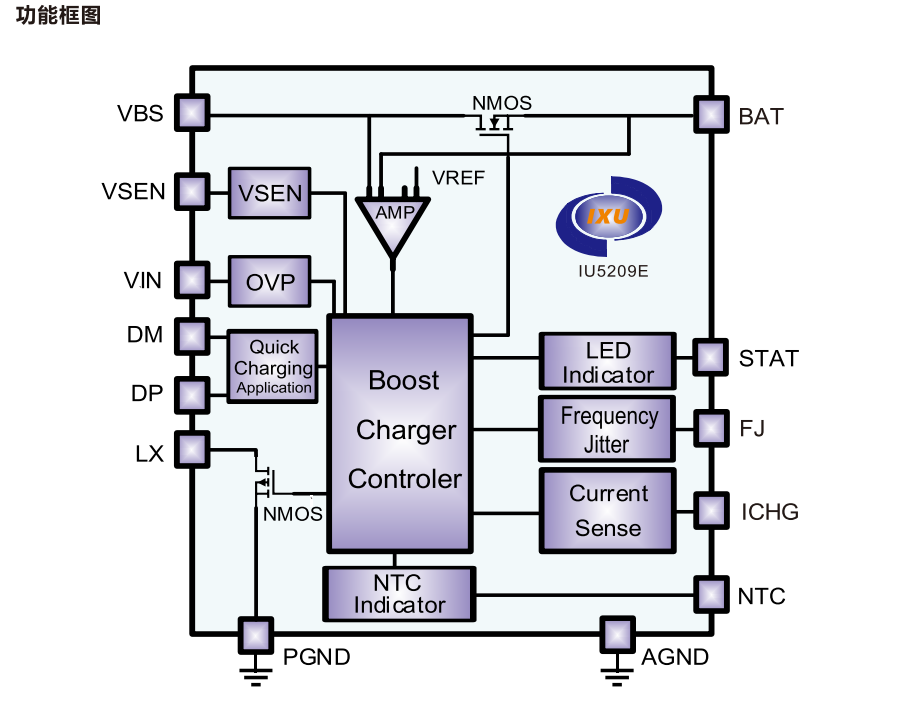

3 功能框图

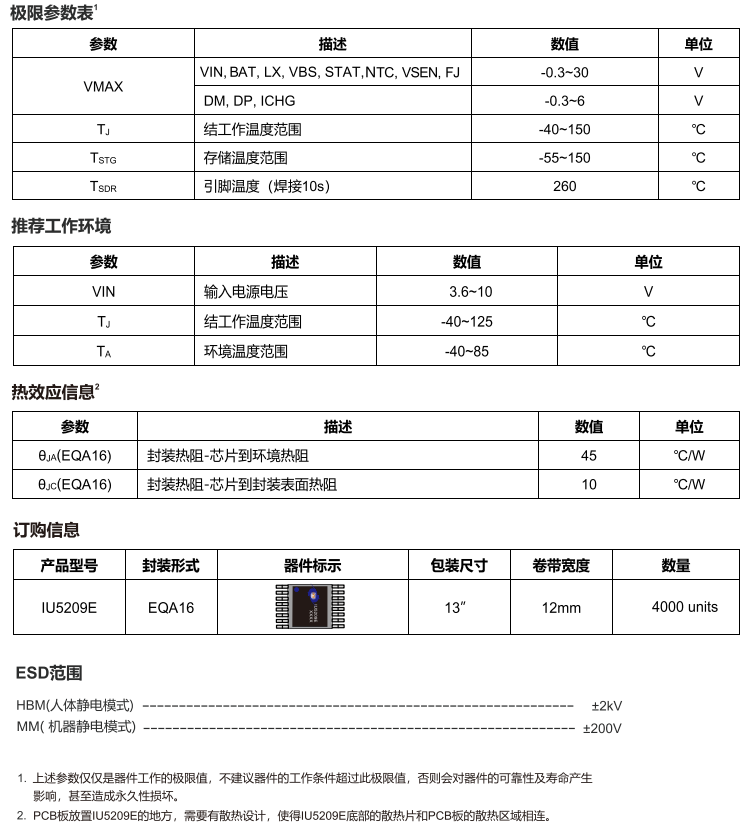

4 基础参数
