IU5186C是一款支持自动快充申请的全集成开关模式升降压充电管理IC，专为1~4节锂离子/锂聚合物电池及1~5节磷酸铁锂电池设计，适用于蓝牙音箱、电子烟、对讲机、锂电电池包及玩具等设备。芯片输入电压范围3.6~21V，最大充电电流3A（外部电阻可调），固定500KHz开关频率，工作结温-40℃~125℃，环境温度-40℃~85℃，采用TSSOP20-PP封装，底部带散热片，需搭配PCB散热设计，保障高压大电流场景稳定运行。

核心亮点是自动快充申请功能，通过DP/DM引脚优先申请12V快充，前端适配器无12V则申请9V，申请不成功将持续以5V充电，大幅提升充电效率。支持TC/CC/CV完整充电模式，电池电压低于涓流阈值时以10%额定电流充电，高于阈值后切换至恒流模式，接近设定浮充电压时进入恒压模式，充电电流低于10%额定电流后自动停止，电池电压跌落至重充阈值时重新启动充电。集成30V OVP功能，VIN端过压保护阈值23V，BAT端耐压30V，抗电压冲击能力优异；内置输入电流自适应环路，可避免拉垮适配器，自适应点通过外部分压电阻灵活调节。

保护机制完善，涵盖输入/输出过压保护、电池短路保护、150℃热关断保护（40℃滞回）、120℃起调的温度自适应调节功能，以及NTC温度保护（低温阈值为GVDD的70%，高温阈值为GVDD的47.5%），不使用NTC时需将该引脚接地。配备单路LED充电状态指示，充电时常亮、充满熄灭，异常时以1.5Hz闪烁，状态反馈直观。静态工作电流0.7mA，关断电流50μA，功耗控制出色；ESD防护达±2kV（HBM），支持4.2V/4.3V/4.35V/4.4V等多种规格锂电池，通过外部分压电阻可灵活设定浮充电压。

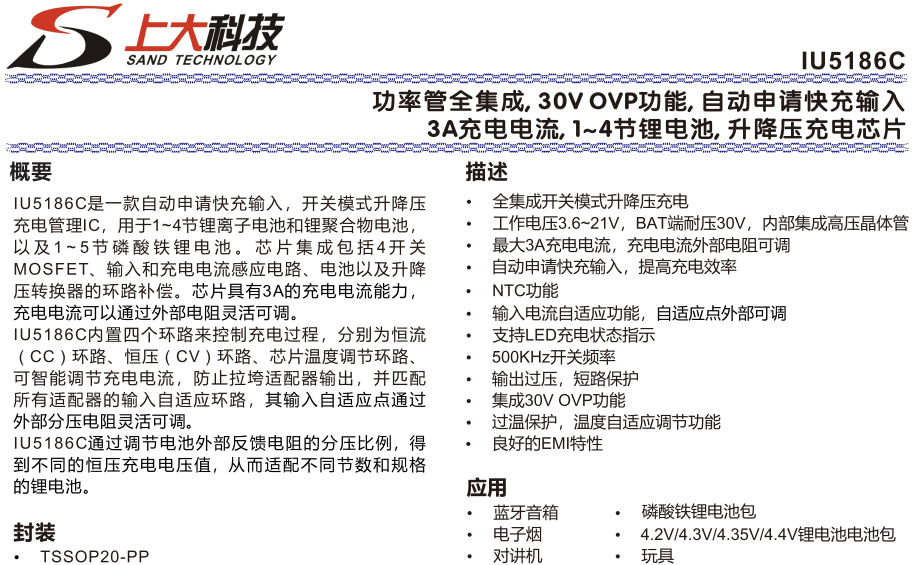

一 IU5186的特性

全集成开关模式升降压充电

工作电压3.6~21V,BAT端耐压30V,内部集成高压晶体管

最大3A充电电流,充电电流外部电阻可调

自动申请快充输入,提高充电效率

NTC功能

输入电流自适应功能,自适应点外部可调

支持LED充电状态指示

500KHz开关频率

输出过压,短路保护

集成30VOVP功能

过温保护,温度自适应调节功能

良好的EMI特性

二 IU5186的应用信息

1 典型应用图

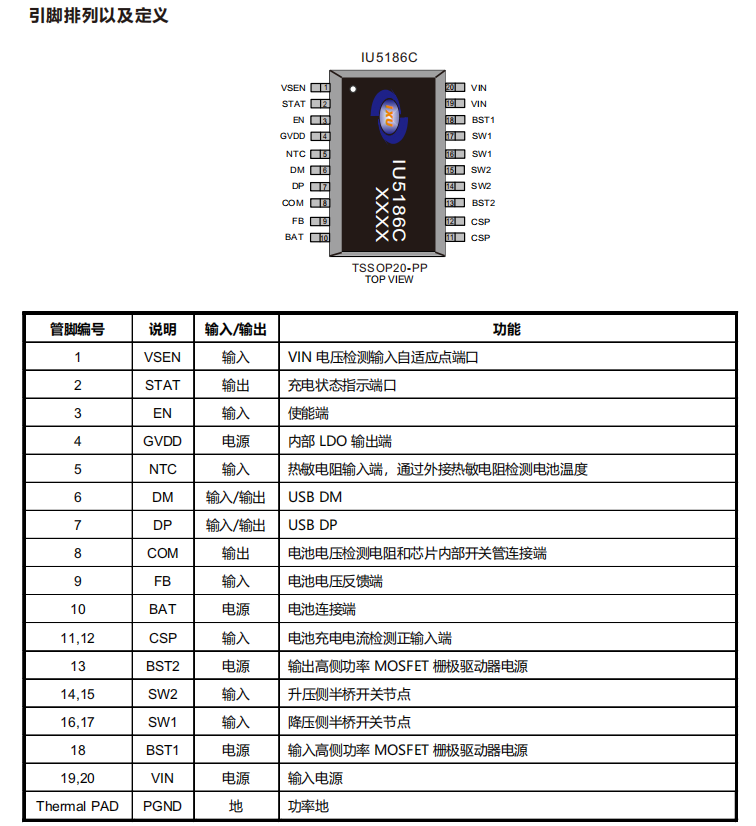

2 引脚排列及定义

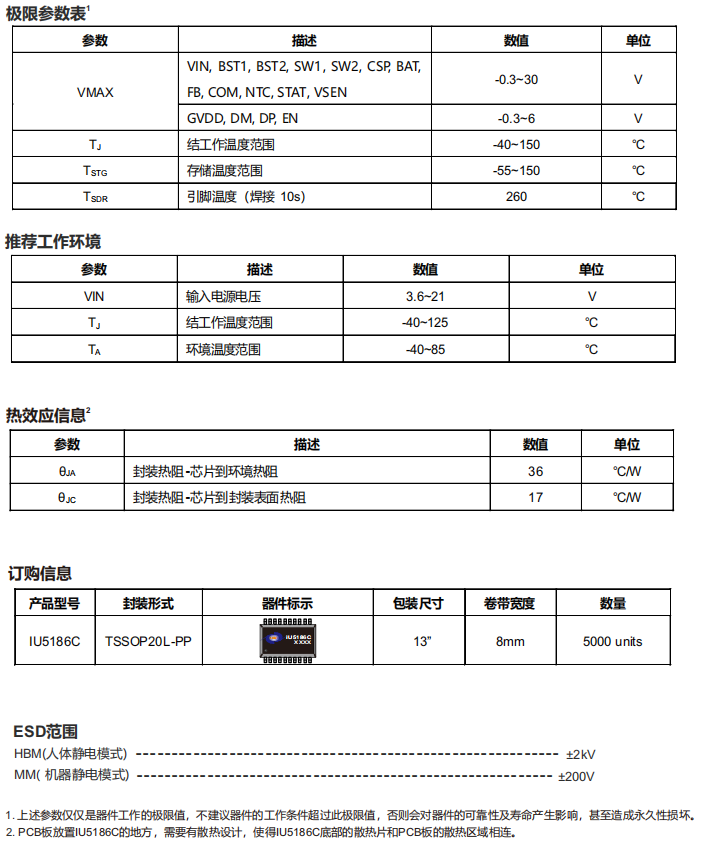

3 基础参数
