BC912是一款高集成度同步降压锂电池充电芯片，专为双节锂离子电池设计，输入电压范围4~22V，最大充电电流3A，适用于便携式媒体播放器、智能手机、PDA/DSC、手持电脑及充电底座等设备。提供ESOP8（4000颗/卷）与DFN10（5000颗/卷）两种封装，工作结温-40℃~85℃，热阻分别为45℃/W（ESOP8）和65℃/W（DFN10），RoHS合规且无铅设计，适配不同量产与空间需求。

核心功能采用恒流（CC）/恒压（CV）充电架构，内置MOSFET与阻塞二极管，无需外部额外器件，简化外围设计。默认浮充电压8.4V（精度±1%），支持通过FBADJ引脚外接电阻调节电压：接GND可升高电压，接VBAT可降低电压，适配不同规格电池需求。充电电流通过外部采样电阻（RSNS）设定，基于50mV内部参考电压，例如45mΩ电阻对应1A电流，22.5mΩ电阻对应2A电流，调节灵活。

具备完善充电保护与监测功能：支持NTC电池温度监测（异常时停止充电，接地可禁用），内置过流保护、输入欠压锁定（开启4V/关闭3.8V）、输入过压保护（25V触发，1V滞回）、150℃热关断保护及短路电池检测。充电流程包含涓流预充（电池电压<5.6V时启动，典型50mA）、恒流快充、恒压浮充，充电电流降至10%额定值时自动终止，电池电压低于8.1V时自动重启充电，确保满电状态。

静态功耗优异，待机模式电流仅1mA，电池端漏电流4μA；开关频率500KHz，最高转换效率达93%，兼具高效与低噪声。STAT引脚提供充电状态指示：充电时拉低，完成后高阻态，方便系统监测。外围需搭配4.7μH功率电感、10μF输入电容及47μF输出电容，PCB布局需缩短LX引脚与输入旁路电容走线，裸露焊盘需连接接地平面以提升散热。

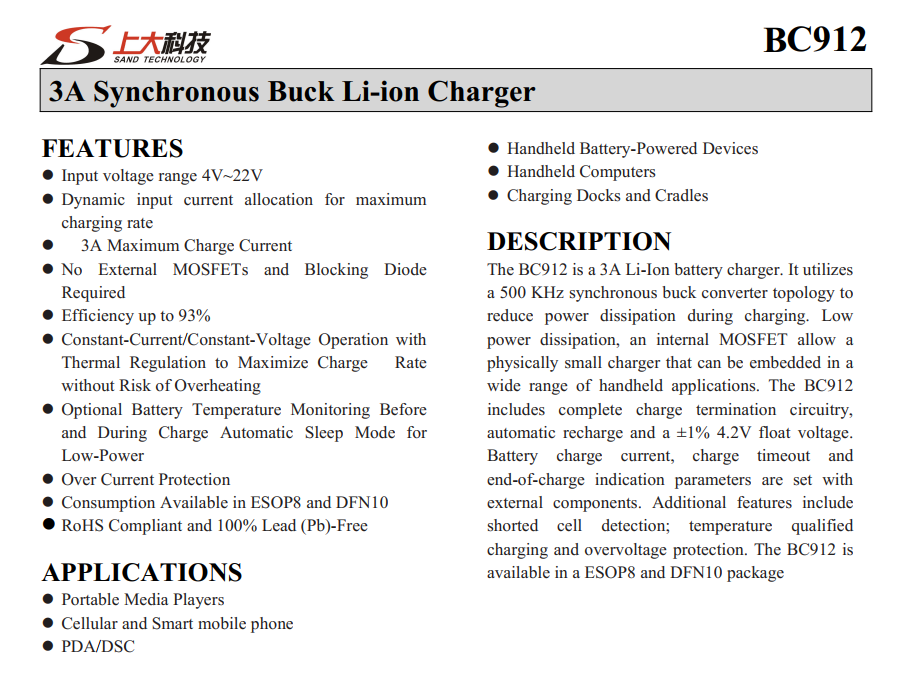

一 BC912的特性

输入电压范围 4V~22V

动态输入电流分配，实现最大充电速率

3A 最大充电电流

无需外部 MOSFET 和阻塞二极管

效率高达 93%

具有热调节功能的恒流/恒压工作模式，可在无过热风险的情况下最大化充电速率

充电前和充电期间可选择电池温度监测

用于低功耗的自动休眠模式

过流保护

提供 ESOP8 和 DFN10 封装

符合 RoHS 标准且 100% 无铅（Pb）

二 BC912的应用信息

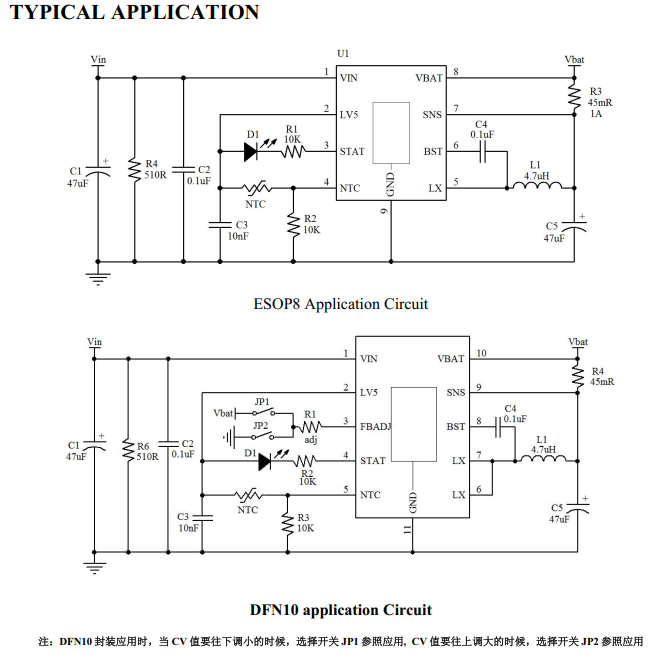

1 典型应用图

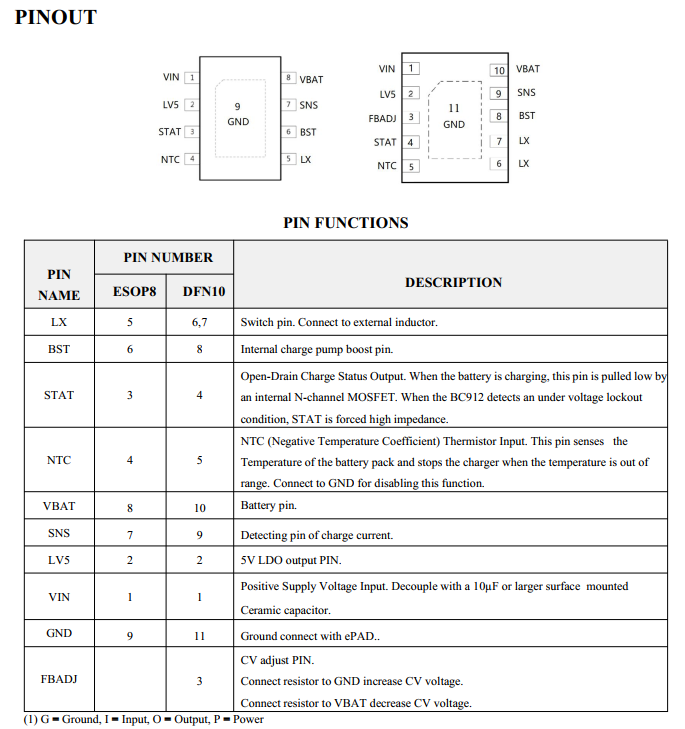

2 引脚排列及定义

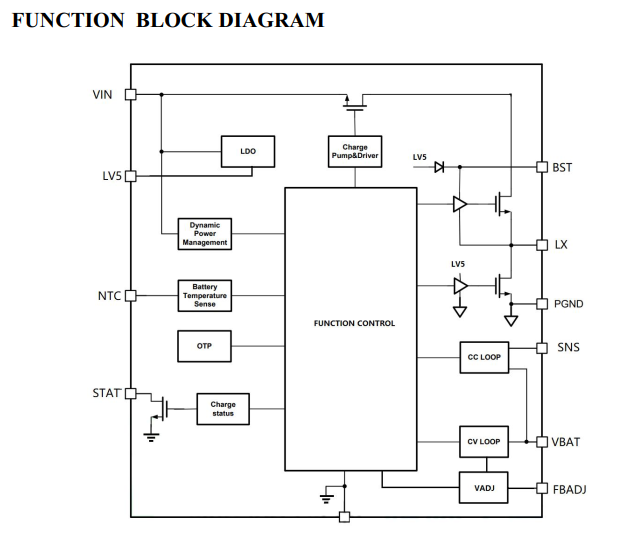

3 功能框图

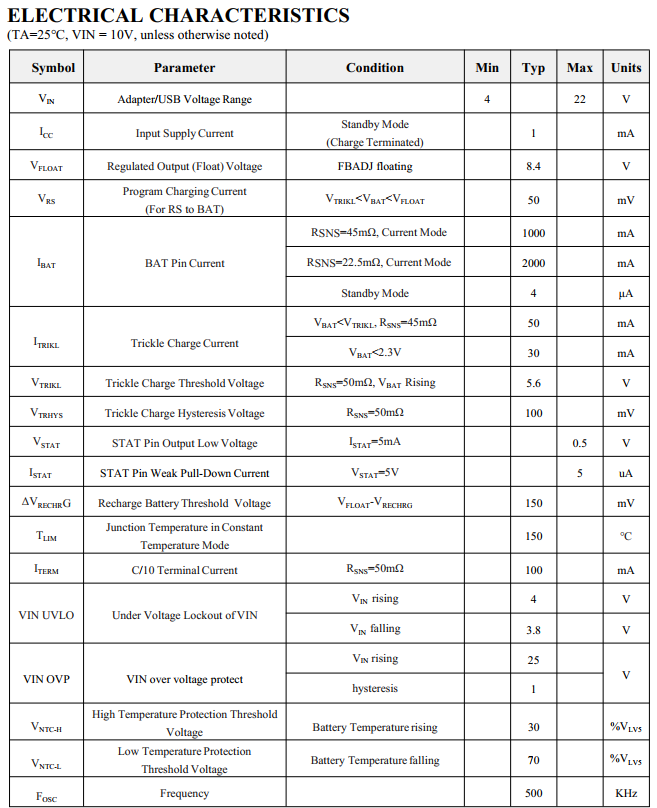

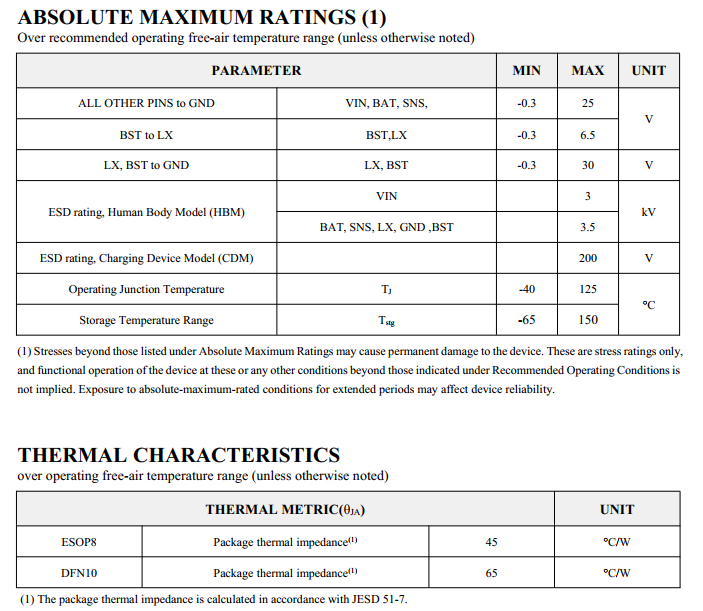

4 基础参数
