BC911是一款高集成度同步降压锂电池充电芯片，专为单节锂离子电池设计，输入电压范围4~22V，最大充电电流3.5A，适用于便携式媒体播放器、智能手机、PDA/DSC、手持设备及充电底座等场景。提供ESOP8与DFN10两种封装，工作结温-40℃~85℃，RoHS合规且无铅设计，适配不同量产与空间需求。

核心功能采用恒流（CC）/恒压（CV）充电架构，内置MOSFET与阻塞二极管，无需外部额外器件，简化外围设计。默认浮充电压4.2V（精度±1%），支持通过FBADJ引脚外接电阻调节电压，接GND可升高电压，接VBAT可降低电压，适配不同规格电池。充电电流通过外部采样电阻设定，45mΩ电阻对应1A电流，22.5mΩ电阻对应2A电流，调节灵活便捷。充电流程包含涓流预充、恒流快充、恒压浮充三个阶段，电池电压低于2.8V时启动涓流预充（典型50mA），充电电流降至10%额定值时自动终止，电池电压下降后自动重启充电。

具备完善保护与监测功能：支持NTC电池温度监测，温度异常时停止充电，接地可禁用该功能；内置过流保护、输入欠压锁定、输入过压保护、150℃热关断保护及短路电池检测；STAT引脚提供充电状态指示，充电时拉低，完成后呈高阻态，方便系统实时监测。

静态功耗优异，待机模式电流仅4μA；开关频率500KHz，最高转换效率达93%，兼具高效与低噪声特性。LV5引脚为5V LDO输出，需外接至少10nF电容稳压。外围需搭配4.7μH功率电感、10μF输入电容及47μF输出电容，PCB布局需缩短LX引脚与输入旁路电容走线，裸露焊盘连接接地平面以提升散热。

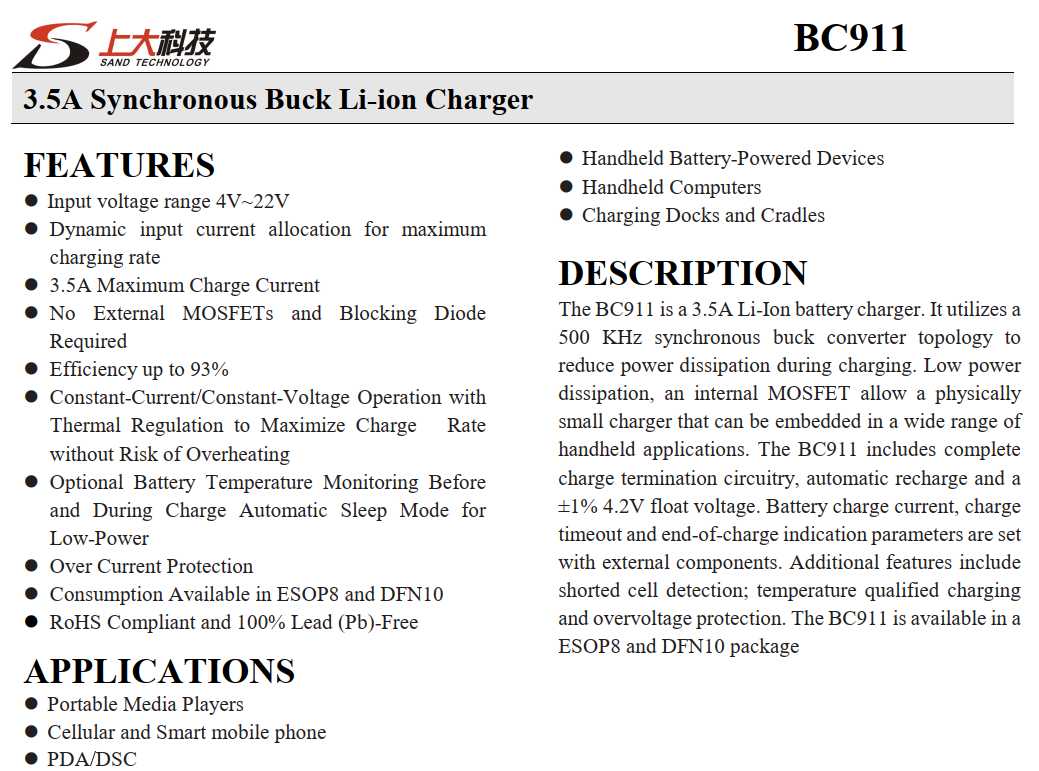

一 BC911的特性

输入电压范围 4V~22V

动态输入电流分配，实现最大充电速率

3.5A 最大充电电流

无需外部MOSFET和阻塞二极管

效率高达93%

带温度调节的恒流/恒压工作模式，可在无过热风险的情况下最大化充电速率

充电前和充电期间可选择电池温度监测

低功耗自动休眠模式

过流保护

提供ESOP8和DFN10封装

符合RoHS标准且100%无铅（Pb）

二 BC911的应用信息

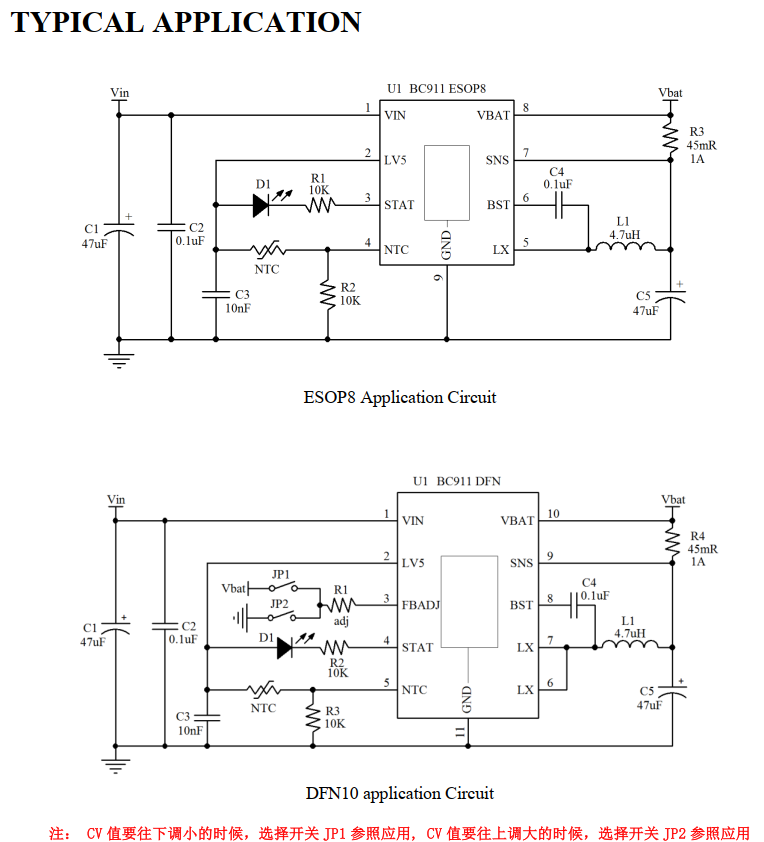

1 典型应用图

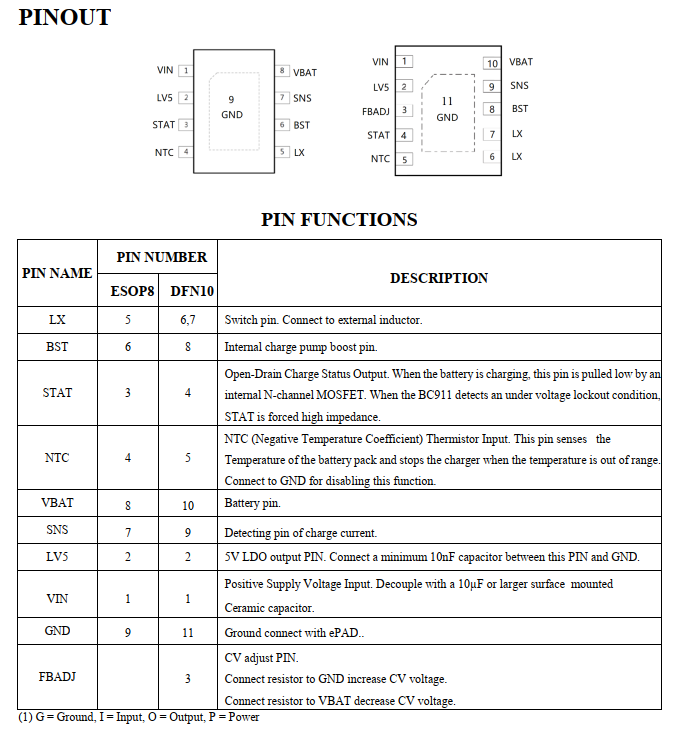

2 引脚排列及定义

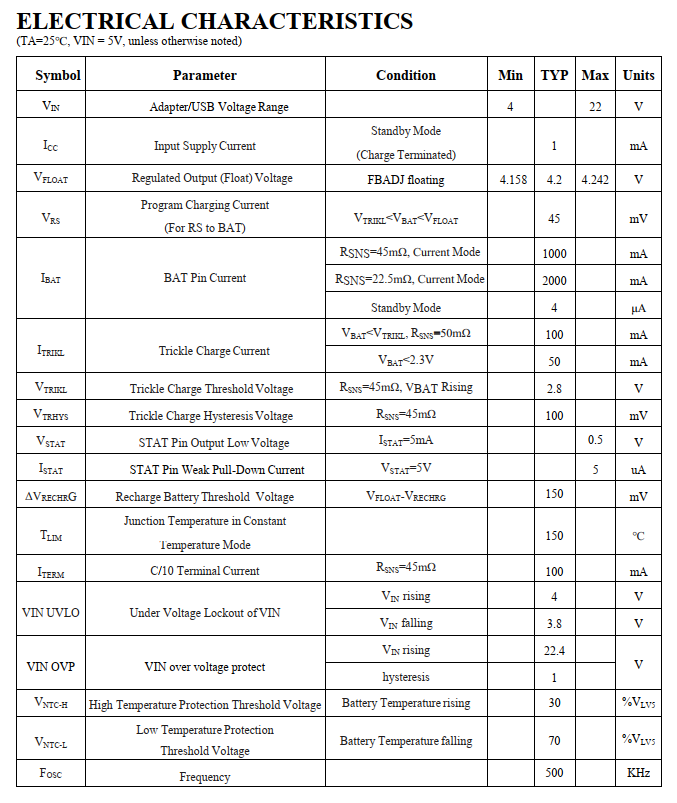

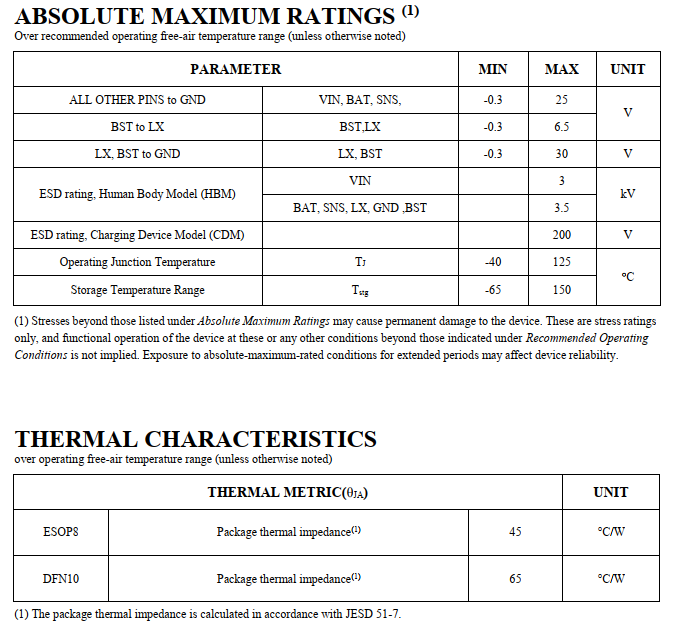

3 基础参数
