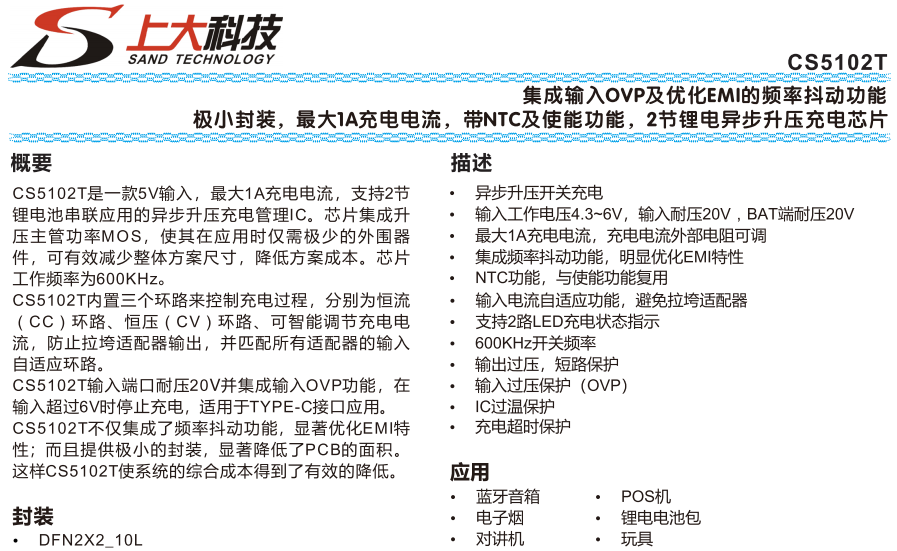

CS5102T是一款专为2节锂电池串联设计的异步升压充电管理芯片，输入工作电压4.3~5.5V（耐压20V），最大充电电流1A，适用于蓝牙音箱、POS机、电子烟、锂电电池包等设备。采用极小的DFN2X2_10L封装，工作开关频率600KHz，集成升压主管功率MOS，外围器件需求少，能有效减小方案尺寸与成本，ESD防护性能可靠。

核心功能丰富且实用，支持恒流（CC）、恒压（CV）、涓流（TC）三阶段完整充电，涓流电流为恒流的22%，充电电流降至15%恒流值时自动终止，电池电压跌落至重充阈值（8.207V）时重启充电。内置输入电流自适应功能，可自动调节充电电流，避免拉垮适配器，输入电压稳定在4.29V左右；集成频率抖动功能，显著优化EMI特性，适配对干扰敏感的应用场景。配备2路LED状态指示灯，充电中STAT1常亮、STAT2熄灭，充电完毕则反之，异常情况（过压、短路、温度异常等）时双灯以1.6Hz交替闪烁，状态直观易辨。

保护机制全面，包含输入过压保护（6V阈值，200mV滞回）、输入欠压保护（3.2V阈值，200mV滞回）、电池过压/短路保护、芯片150℃过温保护（20℃滞回）及充电超时保护（涓流阶段6小时、恒流/恒压阶段20小时）。输入过压或芯片过温时禁止充电，电池短路时仅示警且保持涓流电流，保护状态解除后可恢复充电，部分场景需重新上电或复位。

一 CS5102的特性

异步升压开关充电

输入工作电压4.3~6V，输入耐压20V，BAT端耐压20V

最大1A充电电流，充电电流外部电阻可调

集成频率抖动功能，明显优化EMI特性

NTC功能，与使能功能复用

输入电流自适应功能，避免拉垮适配器

支持2路LED充电状态指示

600KHz开关频率

输出过压、短路保护

输入过压保护（OVP）

IC过温保护

充电超时保护

二 CS5102的应用信息

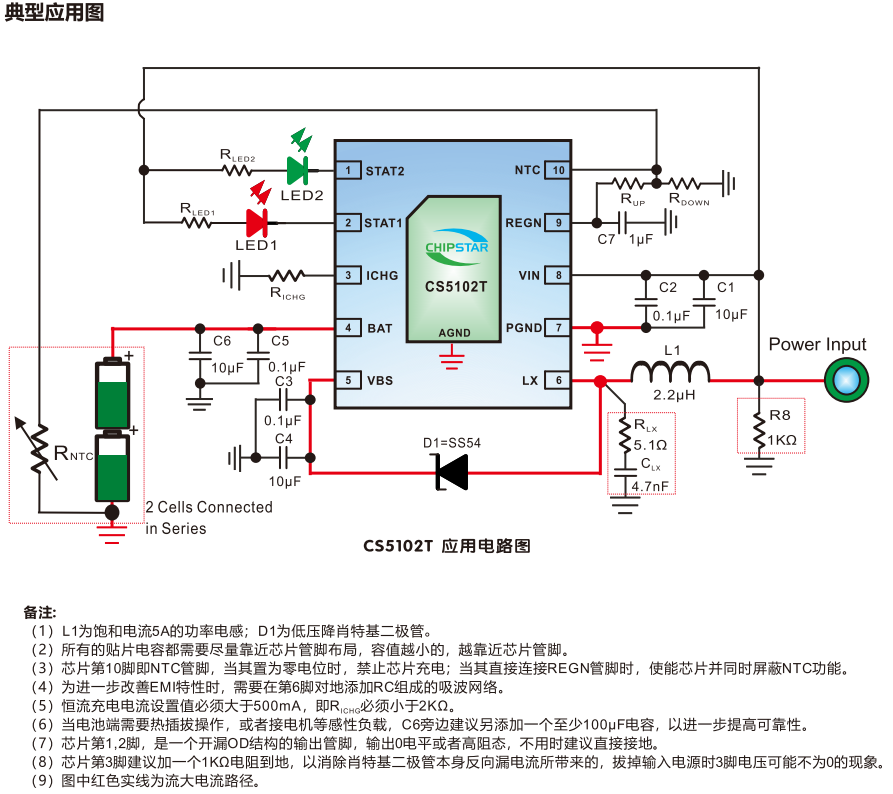

1 典型应用图

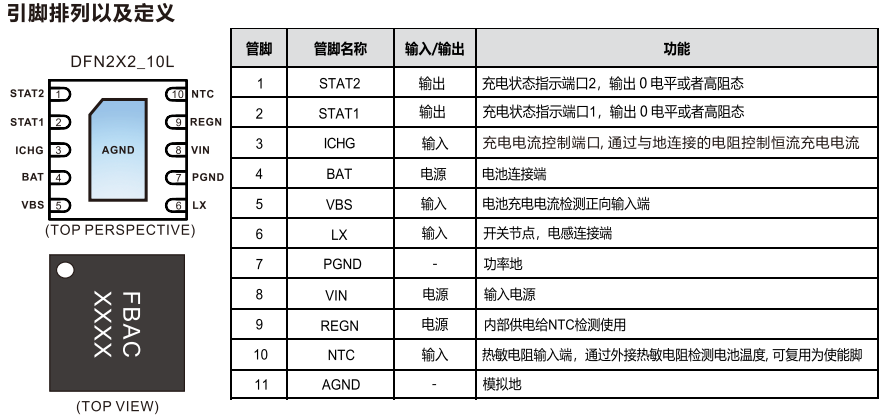

2 引脚排列及定义

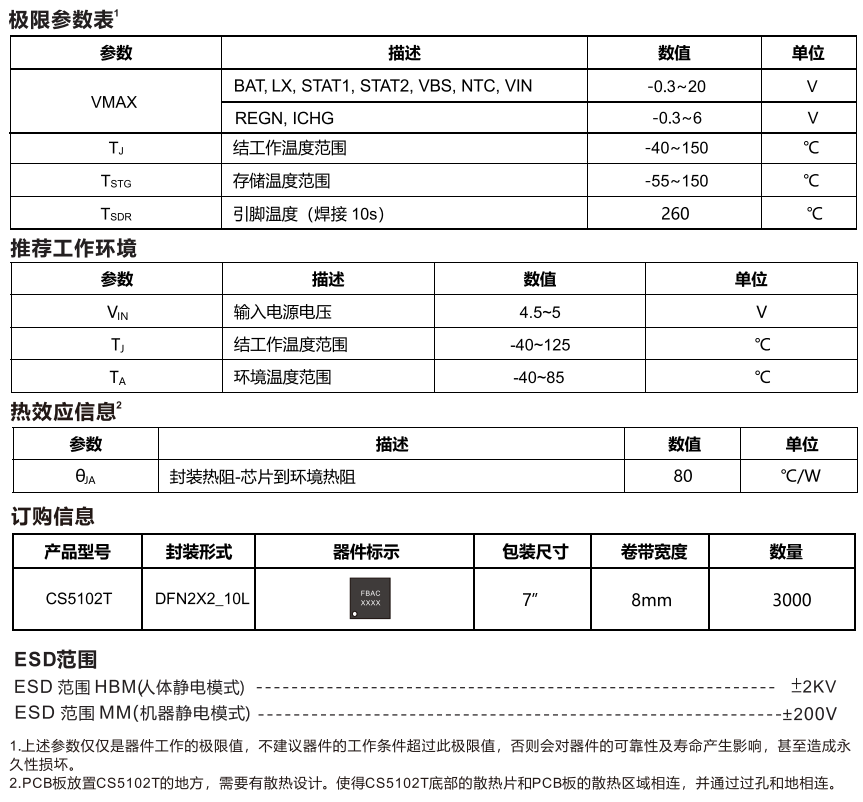

3 基础参数
