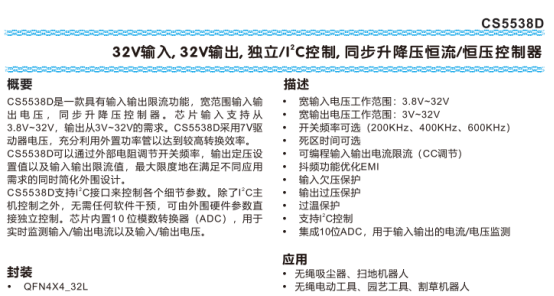

在无绳吸尘器、扫地机器人、无绳电动工具等大功率便携设备的供电设计中，常面临电压适配范围有限、高功率工况下过载风险、控制方式灵活度不足的问题，CS5538D 单电感同步升降压控制器可针对性应对这些需求。其输入电压覆盖 3.8V~32V，输出电压覆盖 3V~32V，能适配多节锂电池组与外置适配器等不同供电场景；输入、输出电流可通过外置电阻独立调节，默认最大限流值为 5A，同时支持 I²C 接口配置与纯硬件控制两种参数调节模式，适配不同开发需求。

CS5538D 内置 10 位 ADC，可实时监测输入电压、输出电压、输入电流及输出电流，还集成输入欠压保护、输出过压保护、IC 过温保护机制，能规避高功率运行中的安全风险。其封装形式为 QFN4X4_32L，对配套的电感、电流采样电阻、MOSFET、输入输出电容的选型标准，以及 PCB 功率路径布局、敏感信号隔离、芯片底部 Thermal Pad 接地等散热设计，均有明确技术规范，可支撑设备供电系统稳定落地。

一 CS5538的特性

宽输入电压工作范围:3.8V~32V

宽输出电压工作范围:3V~32V

开关频率可选(200KHz、400KHz、600KHz)

死区时间可选

可调节输入输出电流限流

输入欠压保护

输出过压保护

过温保护

支持I2C控制

集成10位ADC,用于输入输出的电流/电压监测

二 CS5538的应用信息

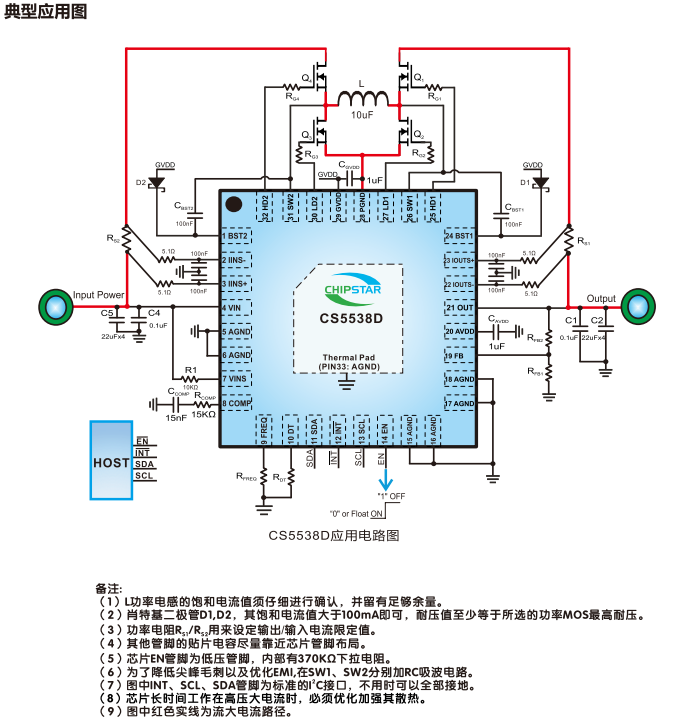

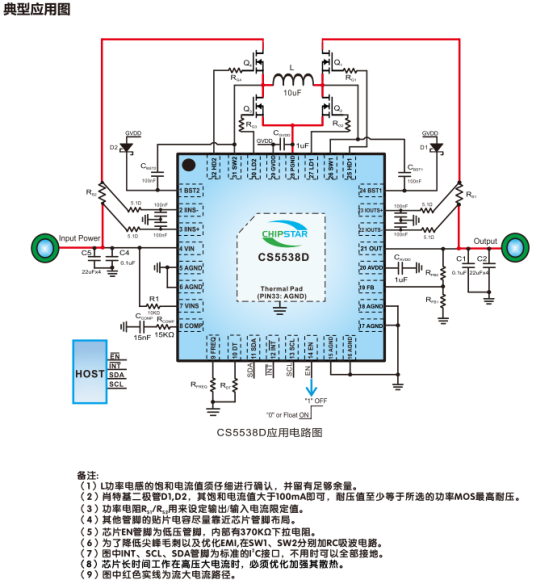

1 典型应用图

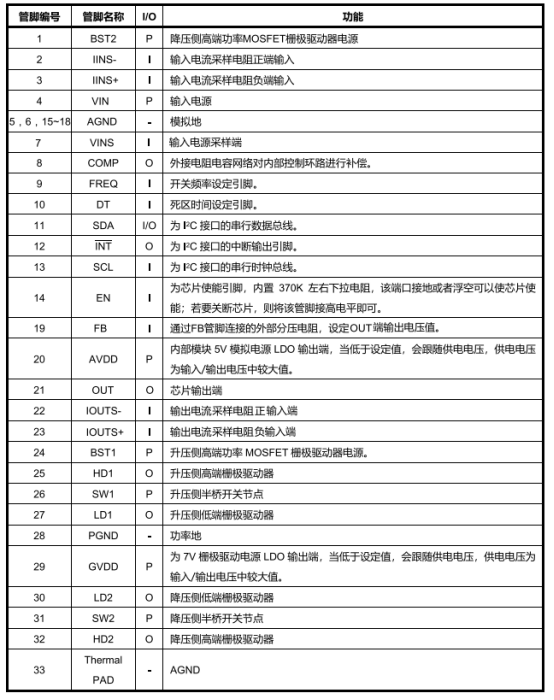

2 引脚排列及定义

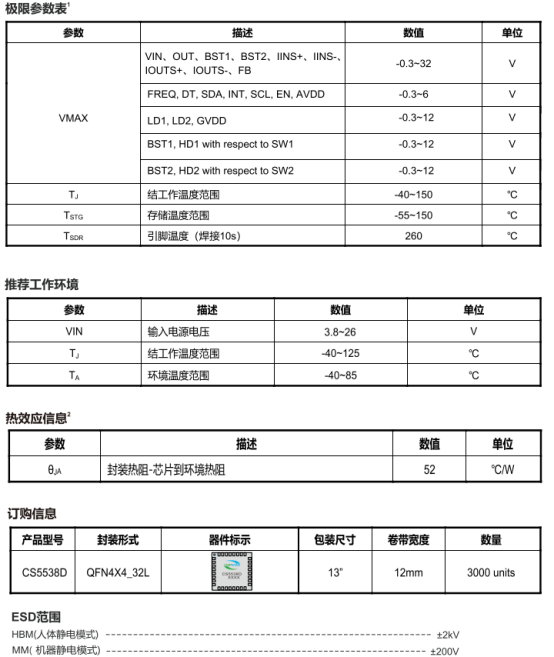

3 基础参数
