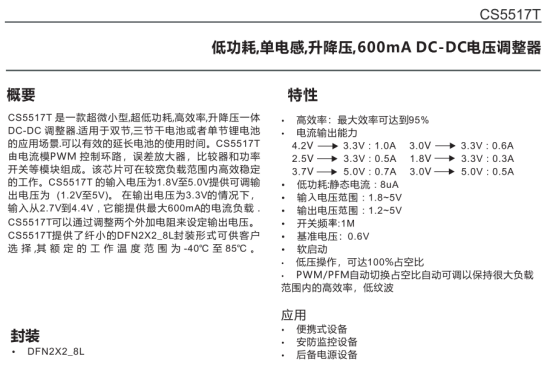

CS5517T 是超微小型低功耗单电感升降压 DC-DC 调整器，专为双节 / 三节干电池或单节锂电池供电场景设计，可延长设备电池使用时间，适配便携式设备、安防监控设备、后备电源设备等。其核心优势在于 “超低功耗 + 宽压适配 + 高效率”：静态电流仅 8μA，输入电压覆盖 1.8V~5.0V、输出电压可调 1.2V~5.0V，最大转换效率达 95%，且支持 PWM/PFM 自动切换，能在宽负载范围内保持高效稳定工作。

一 CS5517的特性

高效率:最大效率可达到95%

电流输出能力

4.2V->3.3V:1.0A

3.0V->3.3V:0.6A

2.5V->3.3V:0.5A

1.8V->3.3V:0.3A

3.7V->5.0V:0.7A

3.0V->5.0V:0.5A

低功耗:静态电流:8uA

输入电压范围:1.8~5V

输出电压范围:1.2~5V

开关频率:1M

基准电压:0.6V

软启动

低压操作,可达100%占空比

PWM/PFM自动切换占空比自动可调以保持很大负载范围内的高效率,低纹波

二 CS5517的应用信息

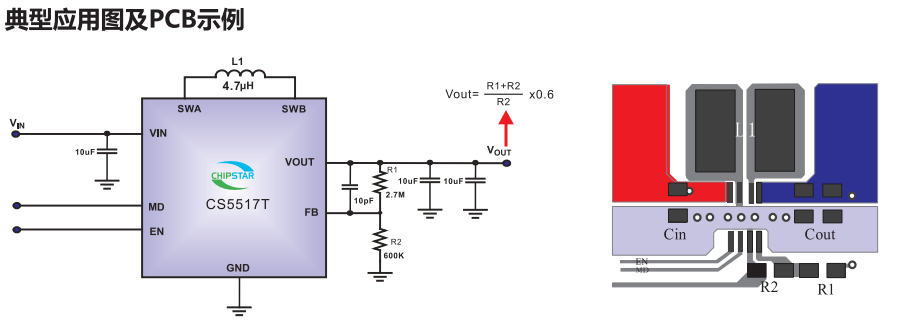

1 典型应用图

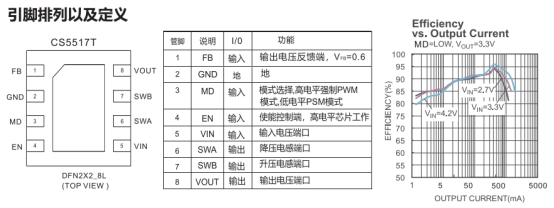

2 引脚排列及定义

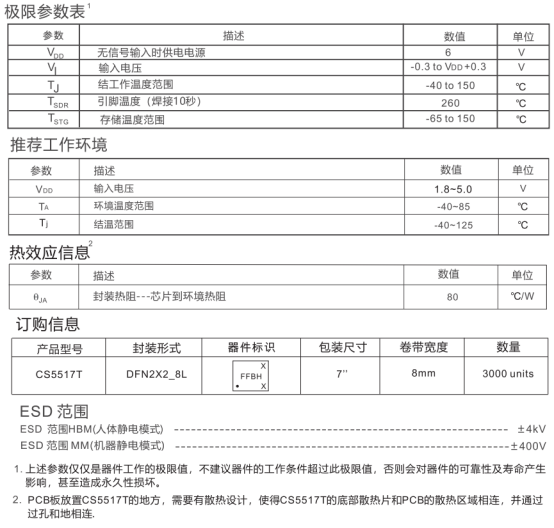

3 基础参数
