在电池产品、POS系统、无线充电设备、5G模块及1~4节锂电池供电设备等场景的供电设计中，常面临宽电压适配难、恒压恒流双需求、大电流输出稳定性不足及散热压力等问题，CS5529E可针对性应对这些需求。该器件是一款功率管全集成的单电感升降压DC-DC芯片，采用EQA16封装，输入耐压24V，工作电压范围2.8~20V，输出电压可调1~20V，最大输出电流达3A，能灵活适配升压、降压多种电压转换场景，有效延长电池使用时间。

其核心优势在于支持恒压/恒流双模式工作，恒流电流可通过外部电阻按灵活设定，恒压输出则通过FB管脚外接分压电阻调节，基准电压精度达±1%；开关频率固定500KHz，12V转5V 2A工况下效率可达90%，宽负载范围内高效稳定。内置软启动功能，避免启动冲击，关断电流仅30μA，功耗控制优异；具备芯片热保护（150℃关断，40℃滞回），搭配底部散热片设计，需与PCB散热区域相连以优化散热，保障高功率工况稳定运行。此外，可通过短路或移除限流电阻屏蔽恒流功能，切换为常规恒压DC-DC模式，适配不同场景需求，为各类设备的灵活高效供电提供支撑。

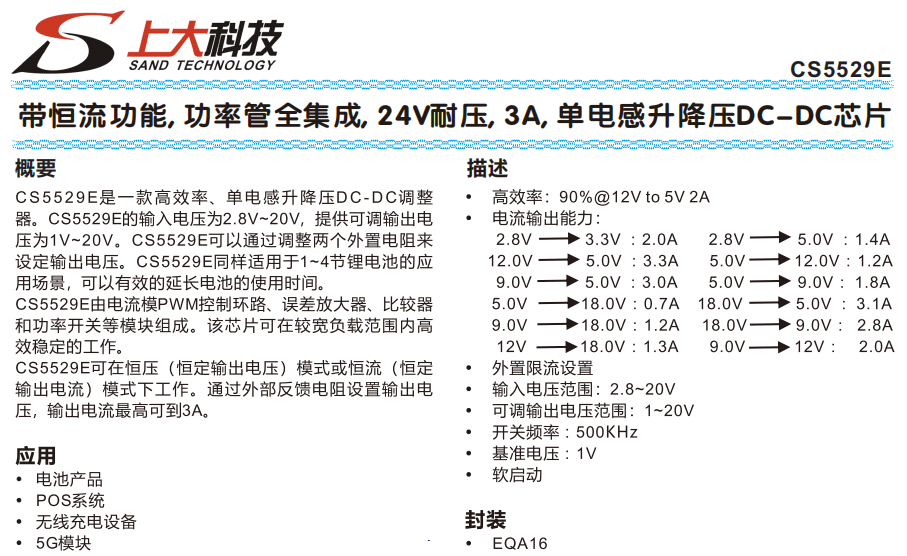

一 CS5529的特性

高效率:90%@12Vto5V2A

电流输出能力:

2.8V->3.3V:2.0A 2.8V->5.0V:1.4A

12.0V->5.0V : 3.3A 5.0V->12.0V:1.2A

9.0V->5.0V : 3.0A 5.0V->9.0V:1.8A

5.0V->18.0V:0.7A 18.0V->5.0V : 3.1A

9.0V->18.0V : 1.2A 18.0V->9.0V:2.8A

12V->18.0V:1.3A 9.0V->12V:2.0A

外置限流设置

输入电压范围:2.8~20V

可调输出电压范围:1~20V

开关频率:500KHz

基准电压:1V

软启动

二 CS5529的应用信息

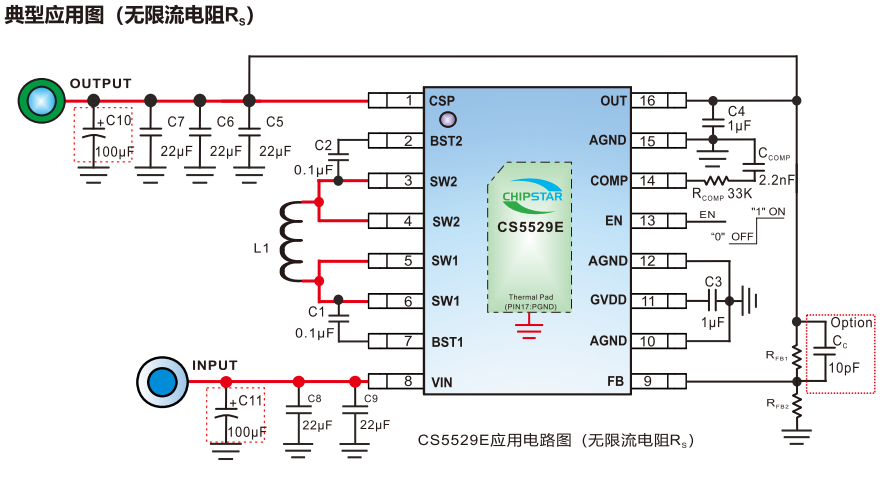

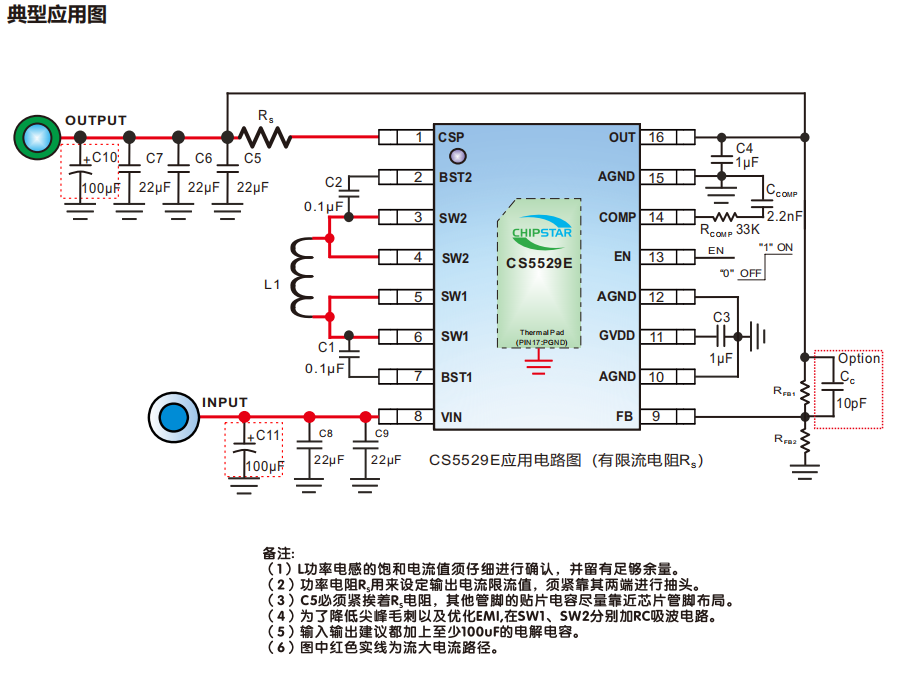

1 典型应用图

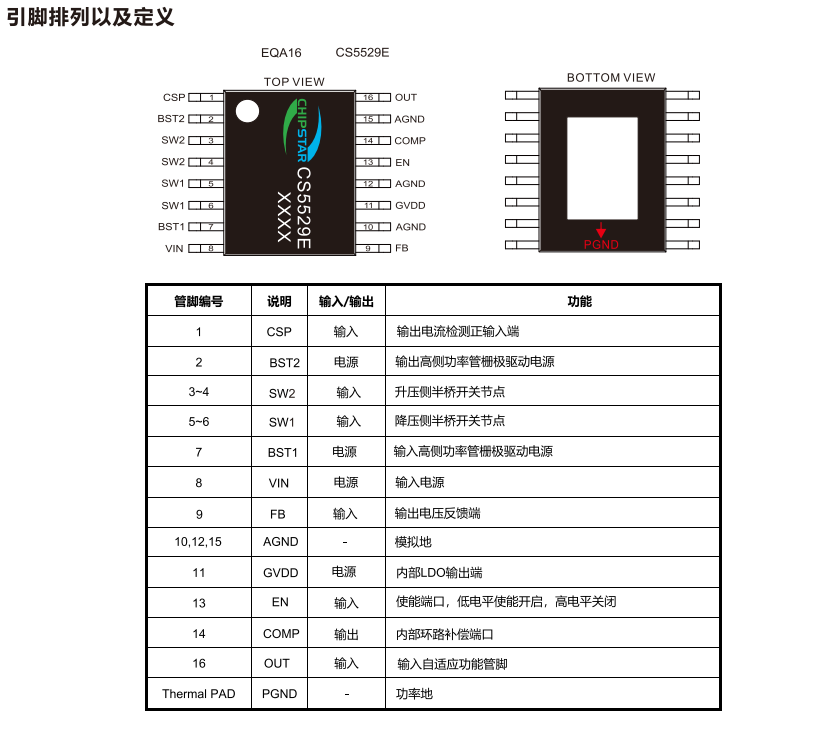

2 引脚排列及定义

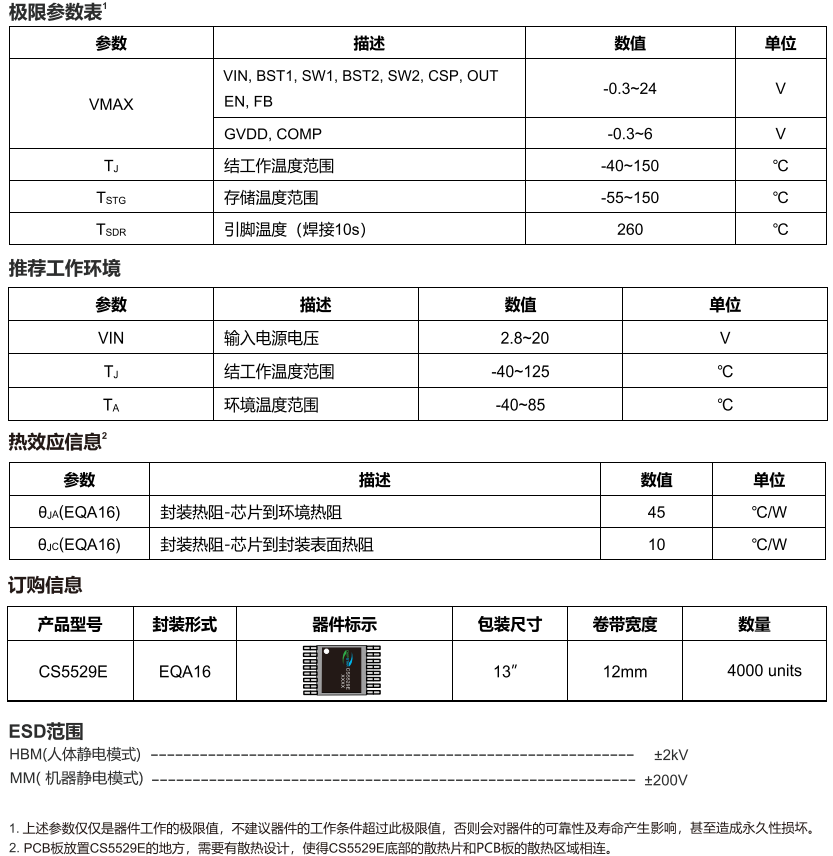

3 基础参数
