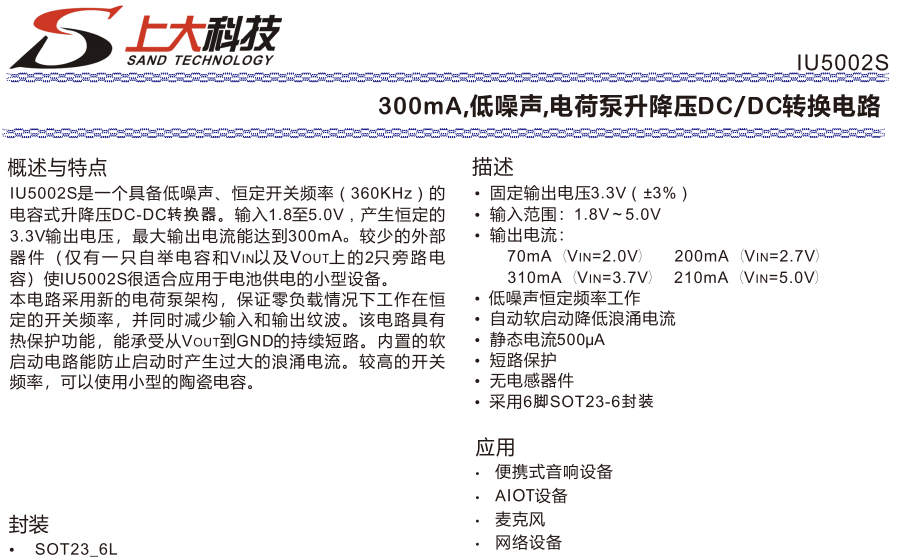

IU5002S是一款低噪声电容式升降压DC/DC转换器，采用SOT23-6L封装，输入电压范围1.8~5.0V，固定输出3.3V（±3%），最大输出电流310mA（3.7V输入），适配便携式音响设备、AIOT设备、麦克风、网络设备等电池供电小型产品，外围器件精简，仅需自举电容和输入输出旁路电容即可工作。

其核心性能亮眼，采用360KHz恒定开关频率，零负载下仍保持固定频率，输入输出纹波低至40mVp-p，噪声控制出色；静态电流500μA，待机电流仅0.1μA，功耗表现优异。不同输入电压对应不同输出电流：5.0V输入时210mA，2.7V输入时200mA，2.0V输入时70mA，能适配不同电池供电场景。

功能保护完善，内置软启动电路（启动时间约0.3ms），可降低启动浪涌电流；具备短路保护（Vbat=2.7V时限流150mA）和热保护，能承受VOUT到GND的持续短路。EN脚为高有效控制端（CMOS输入，阈值约0.8V），控制芯片开关，不可自由波动，需提供有效逻辑电平。

应用时，输入输出旁路电容推荐≥0.47μF的低ESR陶瓷电容，自举电容需选≥0.68μF、无极性的低ESR陶瓷电容；电容应尽量靠近芯片管脚放置，以降低噪声和纹波。整体以小尺寸、低噪声、低功耗、外围精简为优势，为小型便携式设备提供稳定高效的电压转换解决方案。

一 IU5002的特性

固定输出电压3.3V(±3%)

输入范围:1.8V~5.0V

输出电流:

70mA (VIN=2.0V)  200mA (VIN=2.7V)

310mA(VIN=3.7V) 210mA (VIN=5.0V)

低噪声恒定频率工作

自动软启动降低浪涌电流

静态电流500μA

短路保护

无电感器件

采用6脚SOT23-6封装

二 IU5002的应用信息

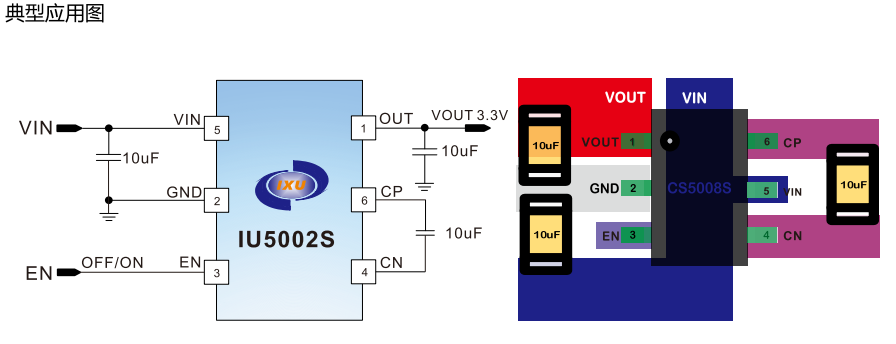

1 典型应用图

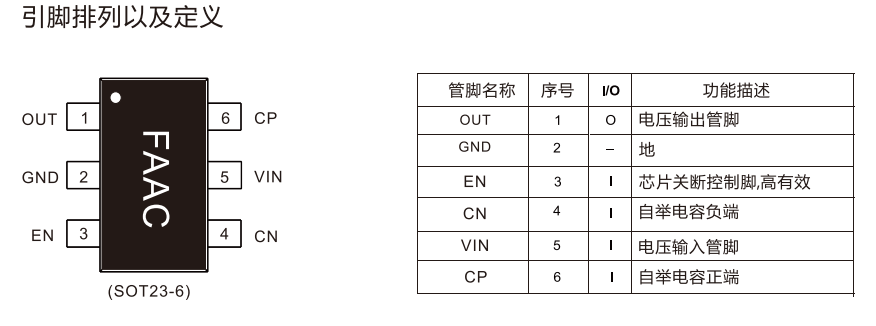

2 引脚排列及定义

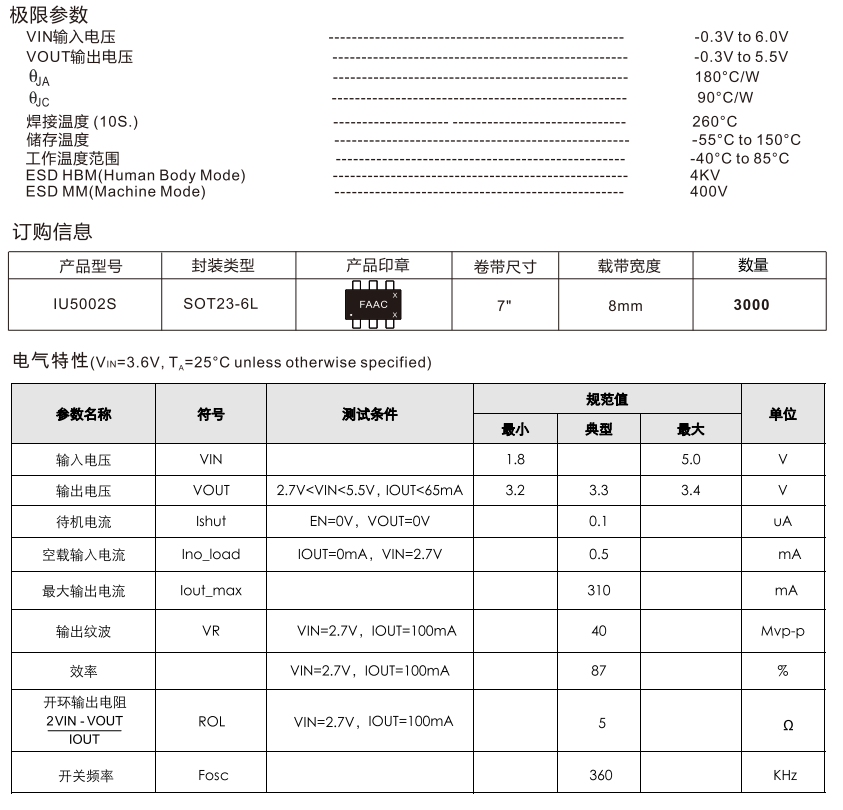

3 基础参数
