Part NO:IU5531E:宽电压48V、4A异步降压DCDC

封装:ESOP8

工作电压:4.5V-48V

简介:IU5531E是一款具有集成型高侧MOSFET的48V、4A降压稳压器。能够耐受的抛负载脉冲高达50V. 个低纹波脉冲跳跃模式将无负载时的电源电流减小至180μA。当启用引脚被拉至低电平时，关断电源电流被减少至4μA 。
欠压闭锁在内部设定为4.3V,但可用使能引脚将之提高。可在内部控制输出电压启动斜坡,从而控制启动过程并消除过冲。
宽开关频率范围可实现对效率或者外部组件尺寸的优化。频率折返和热关断功能在过载情况下保护内部和外部组件不受损坏。
IU5531E提供了纤小的ESOP8封装类型供客户选择其额定的工作温度范围为-40℃至85℃。

详细介绍

引言

在 12V、24V、48V 电源系统应用中，高效稳定的降压方案始终是设计重点。今天为大家介绍 IU5531E 异步降压 DC-DC 转换器，专为 48V 输入场景打造，4A 输出能力可满足多种中功率设备供电需求，最高能耐受 50V 抛负载脉冲，稳定性远超期待。

IU5531E 采用集成型高侧 MOSFET 设计，输入电压范围覆盖 4.5V-48V，适配多类电源系统。其支持 100KHz-2MHz 可调开关频率，既能通过优化频率提升转换效率，也能根据需求匹配外部组件尺寸，灵活度拉满。轻负载条件下，脉冲跳跃模式可将电源电流降至 180μA；当启用引脚拉低进入关断状态时，电源电流仅需 4μA，功耗控制达到行业优秀水平。

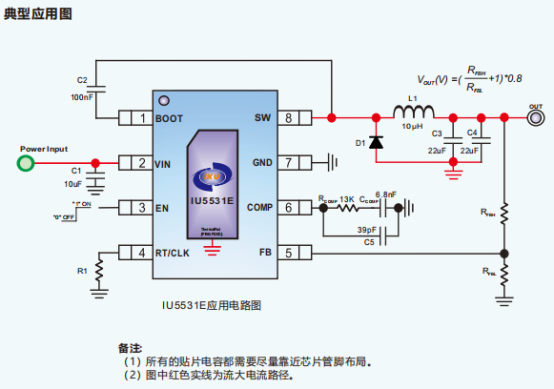

此外，这款转换器内置丰富保护功能，频率折返和热关断功能能在过载时保护内外组件，欠压闭锁、过温保护等设计进一步提升可靠性。它采用纤小的 ESOP8 封装，额定工作温度范围为 - 40℃至 85℃，能适应复杂工况，且外围电路设计简洁，搭配自举电容等组件即可稳定运行，适用于各类依赖 48V 电源的工业设备、通信设备等场景。

若你的应用场景对功率或输入输出参数有其他要求，可关注后续针对不同功率段 DC-DC 转换器的专项介绍，获取更贴合需求的方案。
