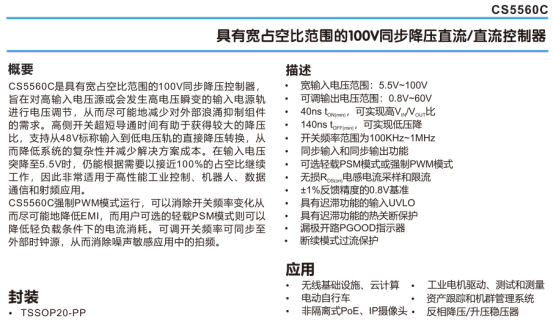

在高性能工业控制、机器人、数据通信、电动自行车及非隔离式 PoE 等场景的供电设计中，常面临高输入电压调节难、EMI 干扰大、宽电压适配差及过载保护不足等问题，CS5560C 可针对性应对这些需求。该器件是一款具有宽占空比范围的 100V 同步降压直流 / 直流控制器，采用 TSSOP20-PP 封装，输入电压范围 5.5V~100V，输出电压可调 0.8V~60V，支持从 48V 标称输入直接降压转换，无需额外浪涌抑制组件，降低系统复杂性与成本。其高侧开关超短导通时间（40ns）实现高降压比，输入电压突降至 5.5V 时可接近 100% 占空比工作，开关频率范围 100KHz~1MHz，支持外部时钟同步以消除拍频。

该控制器提供强制 PWM 模式（降低 EMI）与轻载 PSM 模式（降低功耗）供选择，具备无损电感电流采样和限流功能，0.8V 基准电压反馈精度达 ±1%。同时集成输入欠压锁定（UVLO）、热关断保护、断续模式过流保护，配备漏极开路 PGOOD 指示器，可实时监测输出电压状态。此外，支持死区时间选择、软启动与电压跟踪功能，通过优化 PCB 布局与散热设计（底部热焊盘接地），能稳定适配高电压、大电流应用场景，为相关设备的高效可靠供电提供技术支撑。

一 CS5560的特性

宽输入电压范围:5.5V~100V

可调输出电压范围:0.8V~60V

40ns ton(min),可实现高VIN/Vout比

140ns toff(min),可实现低压降

开关频率范围为100KHz~1MHz

同步输入和同步输出功能

可选轻载PSM模式或强制PWM模式

电感电流采样和限流

无损Rds(on)±1%反馈精度的0.8V基准

具有迟滞功能的输入UVLO

具有迟滞功能的热关断保护

漏极开路PGOOD指示器

断续模式过流保护

二 CS5560的应用信息

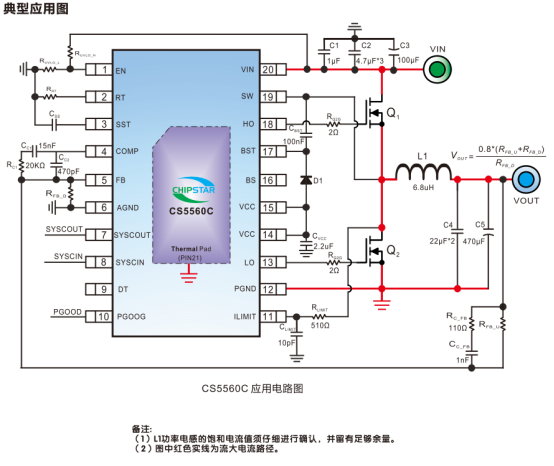

1 典型应用图

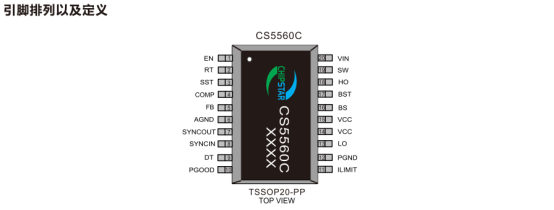

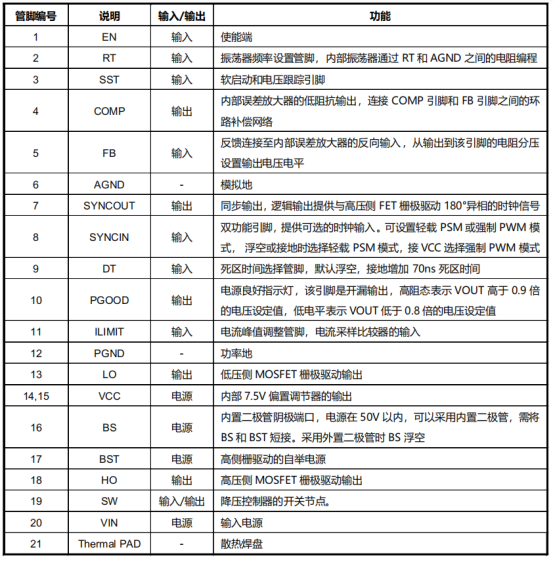

2 引脚排列及定义

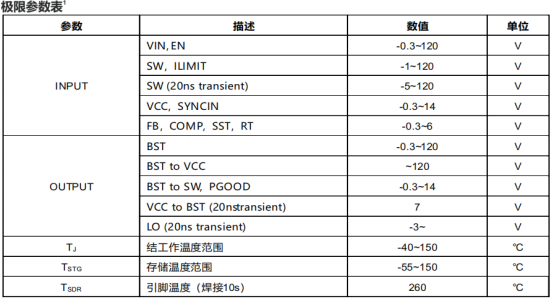

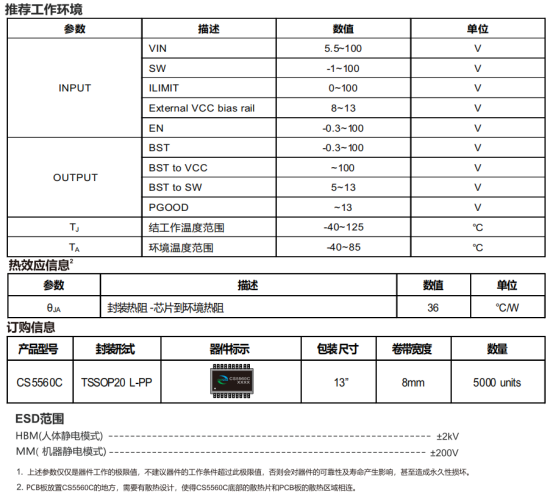

3 基础参数
