AH5116B是一款SOT23-6封装的降压DCDC转换器，顶部标识5116B，输入电压范围4.5~18V，适配需中低压稳定输出的电子设备，具备高集成度、保护完善的特点，外围设计灵活。与ETA8120 引脚兼容，可以快速替代原来的方案。

核心性能方面，开关频率固定500KHz，最大占空比95%，高侧MOS管电流限制3A，导通电阻160mΩ，低侧MOS管导通电阻95mΩ，输出能力强劲。静态电流400μA，关机电流（EN置低）最大15μA，功耗控制均衡；反馈电压典型值0.6V（范围0.588~0.612V），FB漏电电流最大1μA，电压调节精度可靠。

功能与保护完善，EN脚为使能控制端，上升阈值1.5V、下降阈值0.4V，漏电电流最大1μA；内置欠压锁定（迟滞0.35V）、热关机保护（150℃触发，40℃迟滞），软启动时间0.5ms，可避免启动浪涌电流冲击。

应用要点明确，输出电压通过FB管脚外接R1、R2分压设定，计算公式为R2=VFB/(VOUT-VFB)×R1；输出纹波与电感纹波电流、输出电容及ESR相关，电感峰值电流需大于最大输出电流加一半纹波电流；输入输出电容建议选用低ESR型号，靠近芯片管脚布局以优化稳定性。整体为中低压供电场景提供高效、稳定、紧凑的电压转换解决方案。

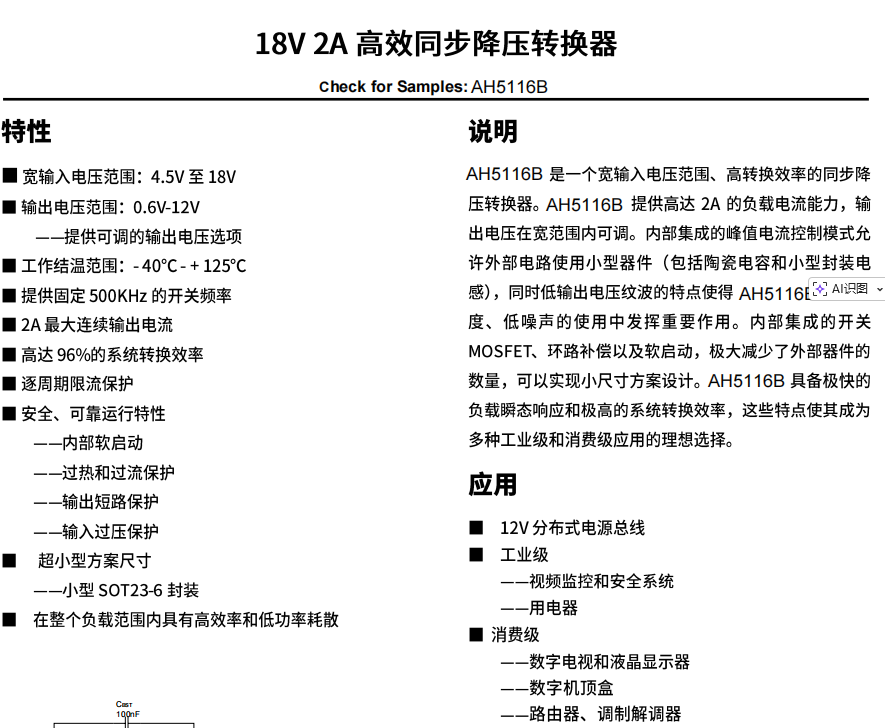

一 AH5116的特性

宽输入电压范围:4.5V至18V

输出电压范围:0.6V-12V

工作结温范围:-40°C+125°C

提供固定500KHz的开关频率

2A最大连续输出电流

高达96%的系统转换效率

逐周期限流保护

安全、可靠运行特性

超小型方案尺寸

在整个负载范围内具有高效率和低功率耗散

二 AH5516的应用信息

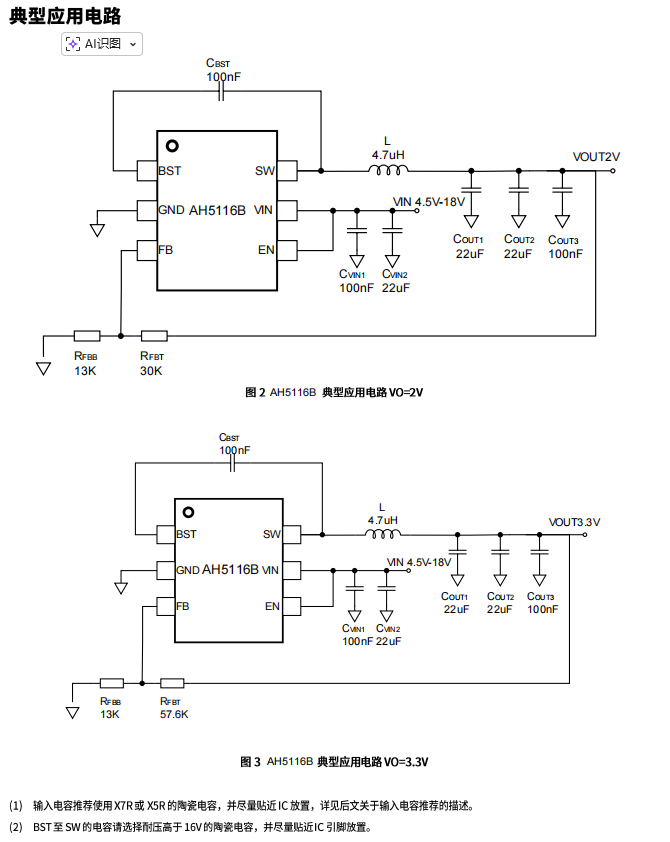

1 典型应用图

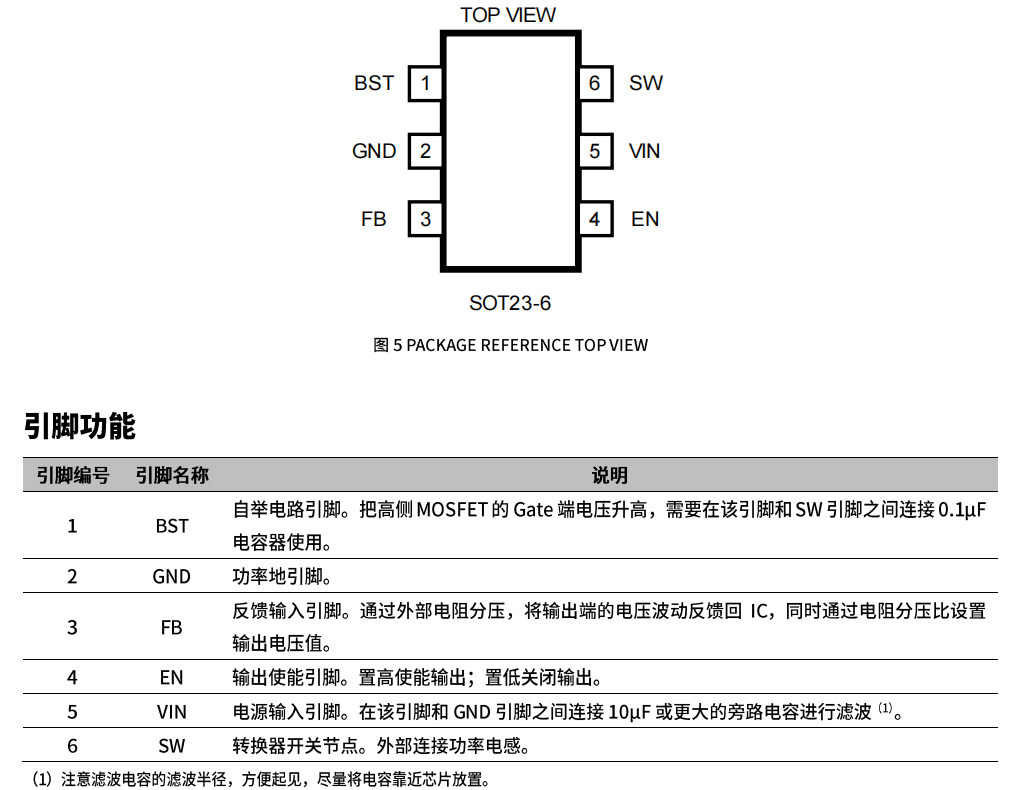

2 引脚排列及定义

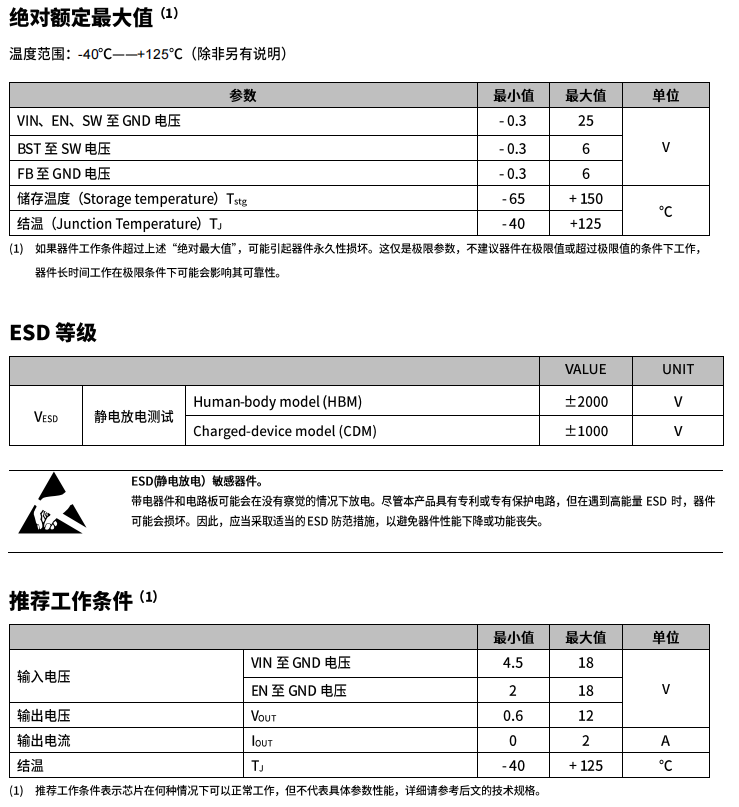

3 基础参数
