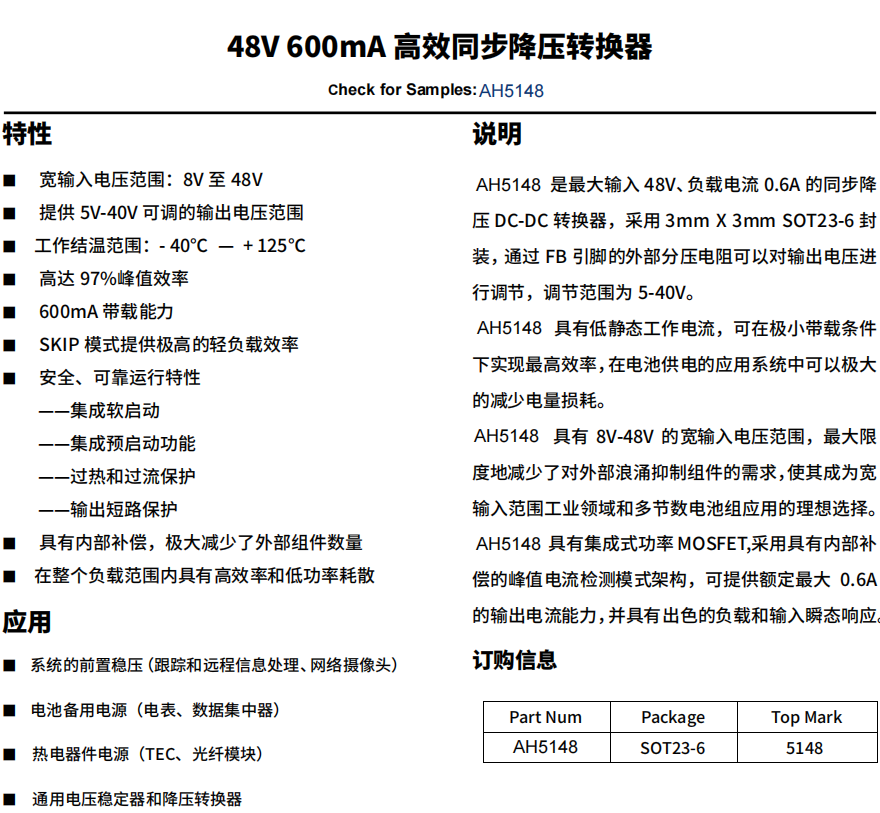

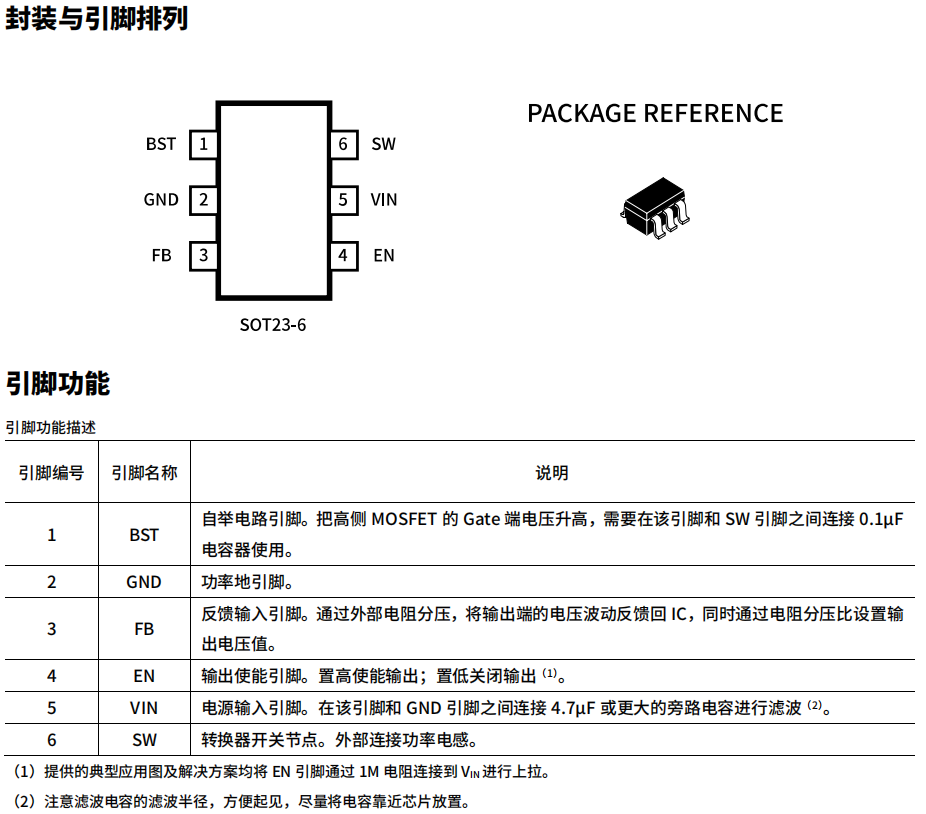

AH5148 是一款与 MP2457、MP2460 高度兼容的同步降压 DC-DC 转换器，采用 3mm×3mm SOT23-6 封装（顶部标识 5148），与两款兼容型号封装完全一致，核心功能、控制逻辑高度匹配，可直接替换使用，无需修改 PCB 布局，适配系统前置稳压、电池备用电源、热电器件供电等工业及通用电压稳定场景。

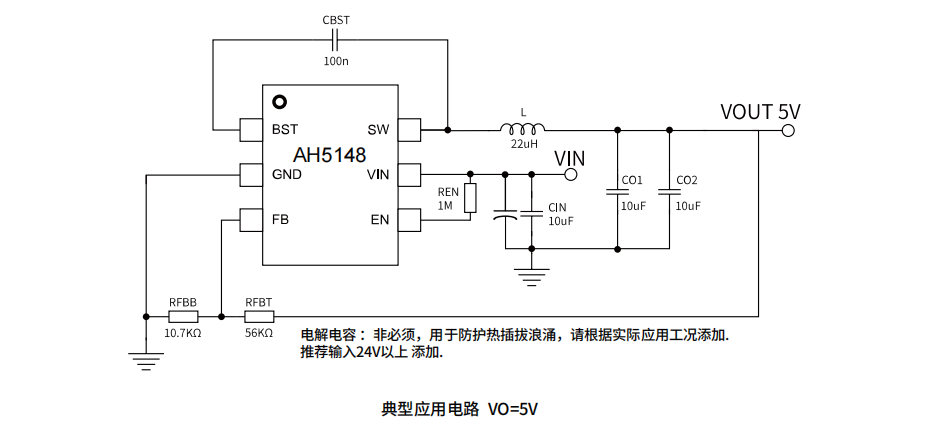

芯片输入电压覆盖 8~48V 宽范围（兼容 MP2457/MP2460 的宽输入特性），最大带载能力 600mA，输出电压通过 FB 引脚外接分压电阻可调（5~40V），参考配置为 3.3V（RFBT=33KΩ/RFBB=10.7KΩ）、5V（56KΩ/10.7KΩ）、12V（150KΩ/10.7KΩ），电压调节逻辑与 MP2457/MP2460 一致。峰值效率高达 97%，轻载支持 SKIP 省电模式，静态工作电流 200μA，关机电流≤1μA，低功耗表现匹配两款兼容型号，适配电池供电设备。

控制与保护功能完全兼容：EN 引脚高电平使能、低电平关断（可通过 1M 电阻上拉至 VIN），与 MP2457/MP2460 使能逻辑相同；集成软启动、预启动功能，避免启动超调，同时具备过温保护（150℃触发，25℃滞回）、过流保护、输出短路保护，高侧 MOS 管电流限制典型值 1.2A，保护机制与两款兼容型号一致，保障系统可靠运行。开关频率典型值 900KHz，最大占空比 93%，瞬态响应出色，可应对 0~600mA、5A/μs 的负载跳变，性能覆盖 MP2457/MP2460 的应用需求。
