详细介绍

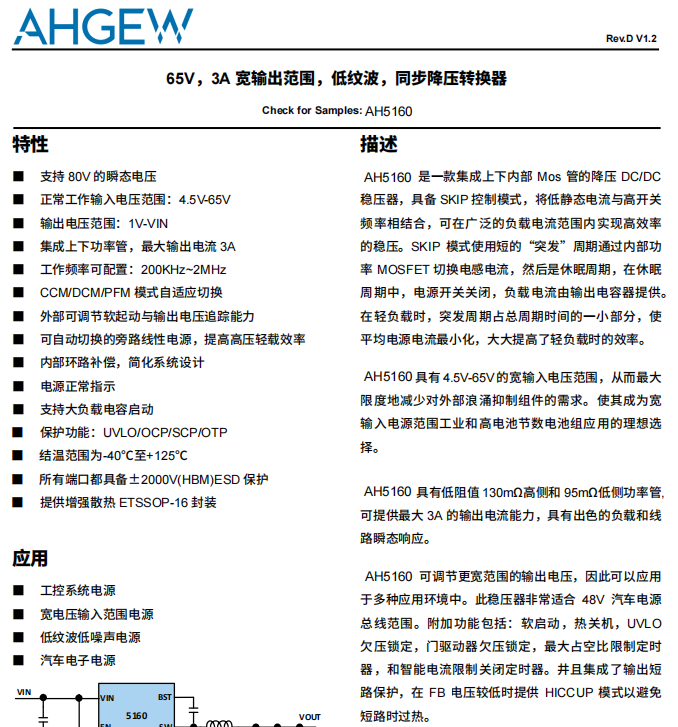

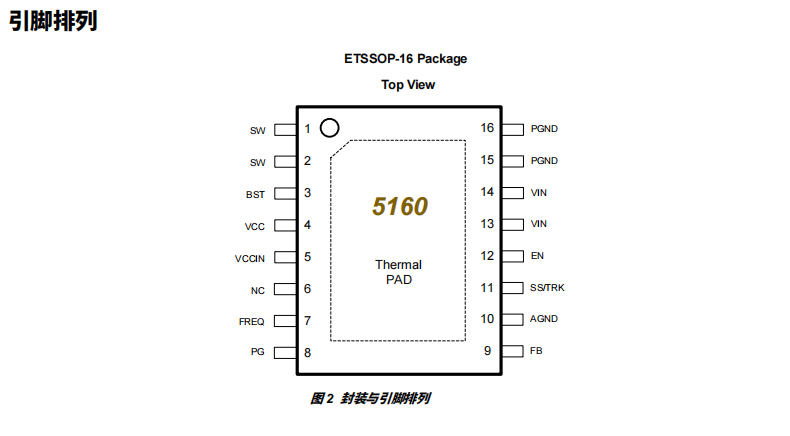

AH5160 是一款与 LM46002 高度兼容的高集成度同步降压 DC-DC 转换器，采用增强散热的 ETSSOP-16 封装，与 LM46002 封装形式适配，核心功能、控制逻辑及应用场景完全匹配，可直接替换使用，无需修改 PCB 布局，适用于工控系统、汽车电子、宽电压输入电源等对可靠性和功率密度有要求的场景。

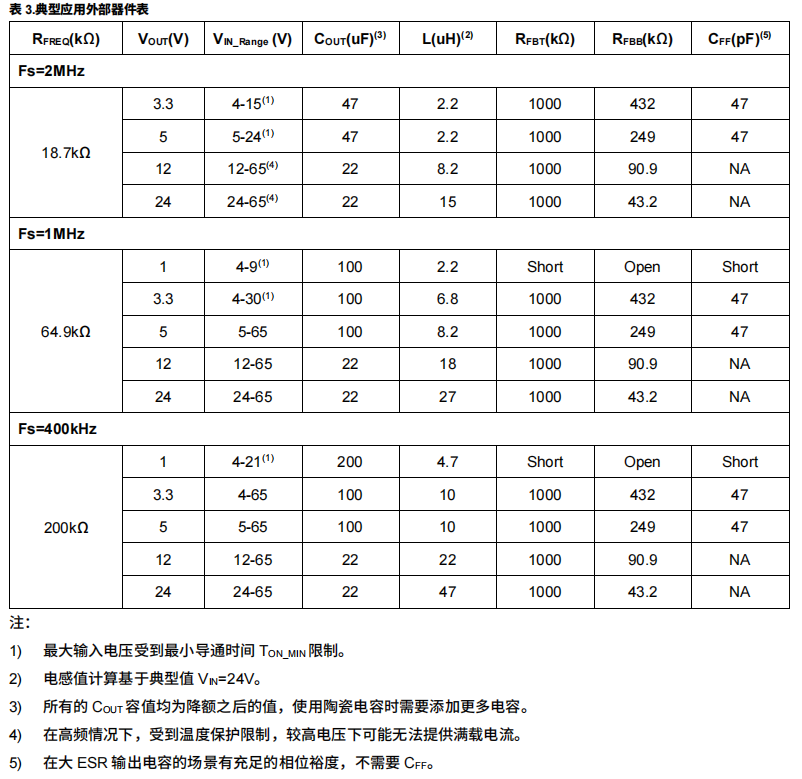

芯片输入电压范围 4.5~65V（支持 80V 瞬态电压），与 LM46002 的宽输入特性一致，最大输出电流 3A，输出电压 1V~VIN 可调，反馈电压典型值 1V，通过 FB 引脚分压电阻调节输出电压的逻辑与 LM46002 相同，无需调整分压比例设计。内部集成 130mΩ 高侧 MOS 管与 95mΩ 低侧 MOS 管，同步降压架构减少外部器件需求，与 LM46002 的集成化设计理念一致，简化电路方案。

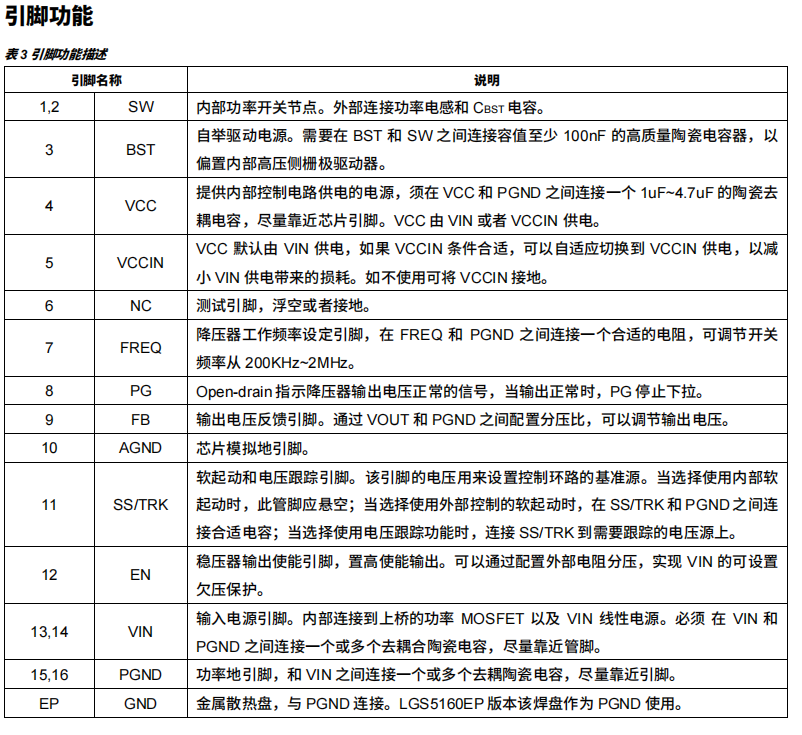

工作模式与核心功能兼容 LM46002：支持 CCM/DCM/PFM 模式自适应切换，轻载时开启 SKIP 跳脉冲模式降低功耗，配合内置旁路 LDO 线性电源（可自动切换供电源），高压轻载效率优于 LM46002；具备内部环路补偿，无需额外补偿元件，与 LM46002 的简化设计思路一致。控制功能完全匹配，EN 引脚高电平使能、低电平关断，支持内部 / 外部软启动及输出电压跟踪功能，集成电源正常指示（PG 引脚），保护机制涵盖输入欠压锁定（UVLO）、过流保护（OCP）、输出短路保护（SCP，打嗝模式）、过温保护（OTP，160℃触发，145℃滞回），所有端口具备 ±2000V（HBM）ESD 防护，可靠性与 LM46002 相当且防护更全面。
