详细介绍

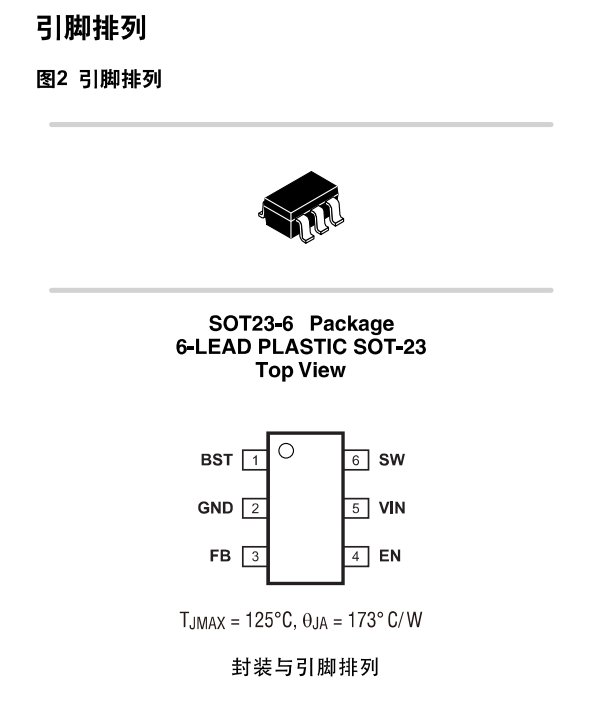

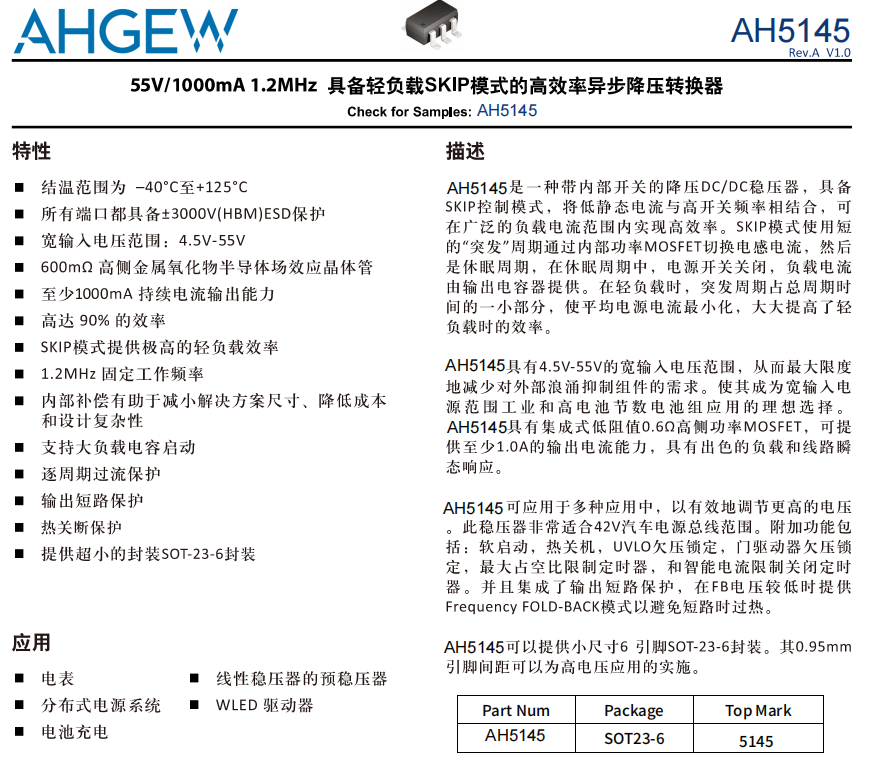

AH5145 是一款与 LM2842、HT7463 高度兼容的高效率异步降压转换器，采用 SOT23-6 小型封装（与两款兼容型号封装完全一致），核心功能、控制逻辑及应用场景无缝匹配，可直接替换使用，无需修改 PCB 布局，适用于电表、分布式电源系统、电池充电、WLED 驱动器等工业及通用电压转换场景。

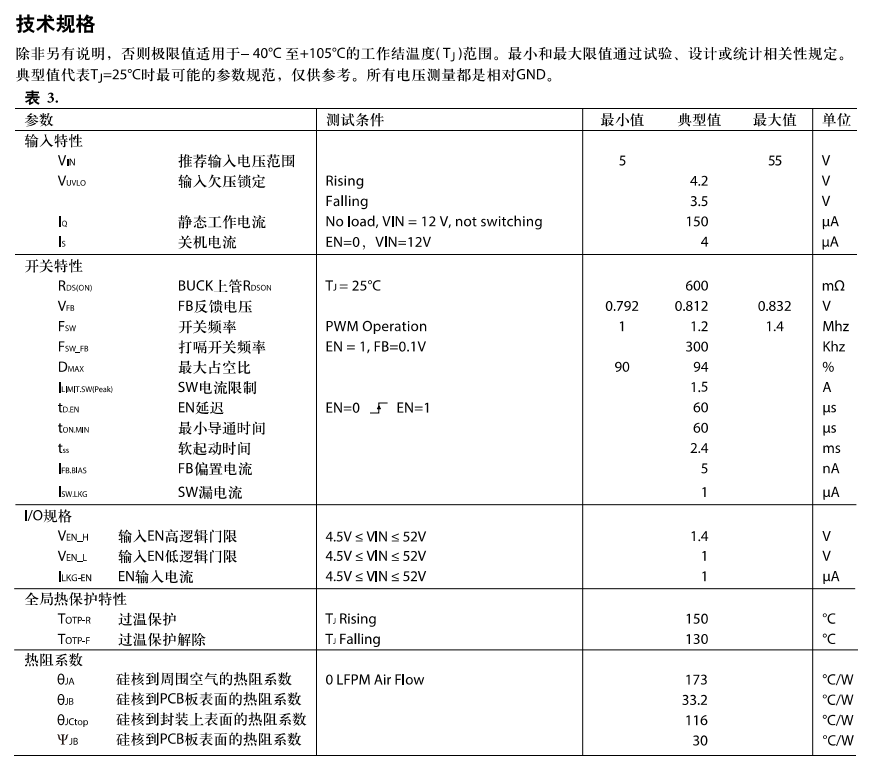

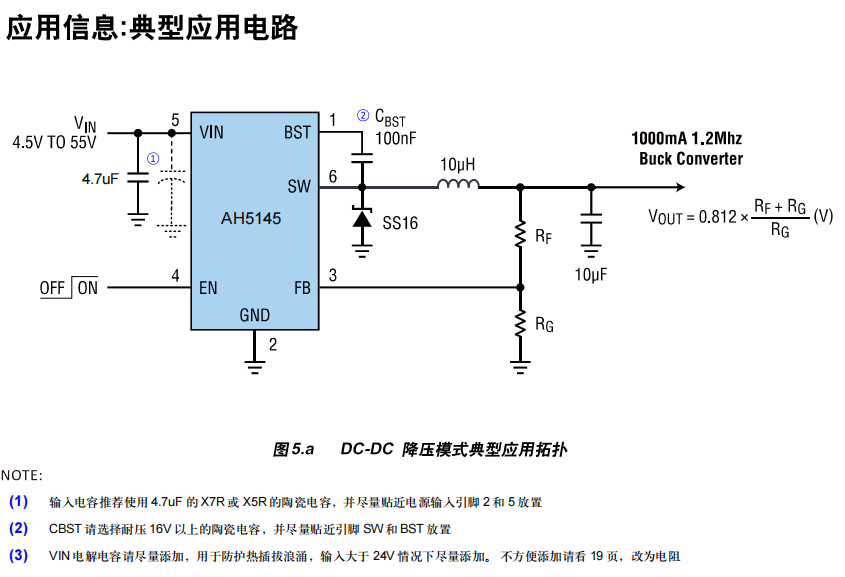

芯片输入电压范围 4.5~55V（支持 60V 瞬态耐压），与 LM2842、HT7463 的宽输入特性一致，最大输出电流 1A，持续带载能力稳定，输出电压通过 FB 引脚分压电阻可调（VFB 典型值 0.812V，公式：V_OUT=0.812×(R_F+R_G)/R_G），调节逻辑与两款兼容型号相同，提供 2.5V、3.3V、5V、12V 等现成电阻配置方案，无需重新设计分压比例。

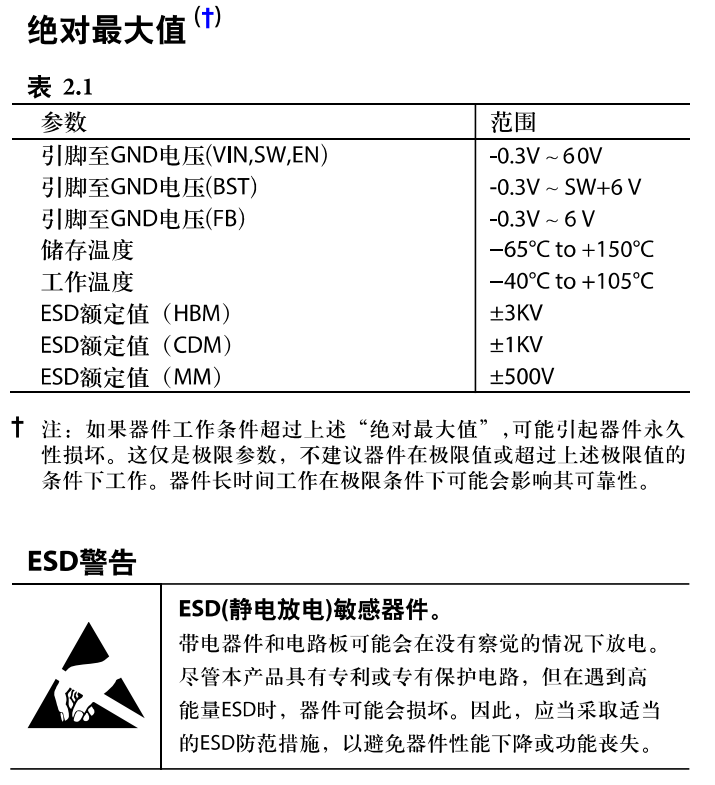

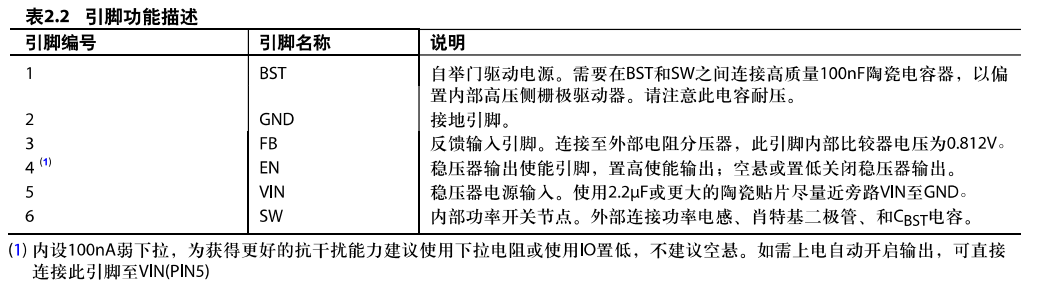

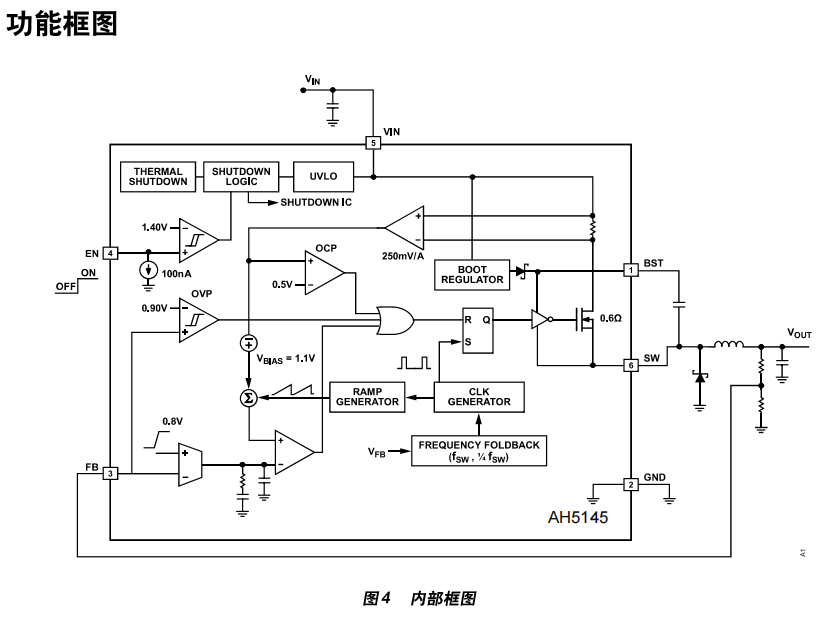

工作模式与核心功能完全兼容：固定 1.2MHz 开关频率，轻载时支持 SKIP 跳脉冲模式，大幅提升低功耗表现，静态工作电流仅 150μA，关机电流 4μA，与 LM2842、HT7463 的低功耗设计理念一致；内置内部补偿，减少外部器件数量，简化方案设计。控制逻辑匹配，EN 引脚高电平使能、低电平关断（可上拉至 VIN 实现上电自启），集成软启动、输入欠压锁定（UVLO）、逐周期过流保护、输出短路保护（频率折返模式）、过温保护（150℃触发，130℃滞回），所有端口具备 ±3000V（HBM）ESD 防护，保护机制与两款兼容型号完全对齐，保障系统可靠运行。
