AH807HV是一款宽输入电压开关型降压恒压驱动器，输入电压范围9~200V（推荐10~200V），输出电压1.25~30V可调（基准电压1.29V），可连续输出5V/2A，峰值输出电流达3A，适用于扭扭车、平衡车、太阳能设备、电动自行车等电动设备电源场景。采用ESOP8封装（底部金属散热焊盘接VIN+），工作结温范围-40℃~125℃，环境温度适配-40℃~85℃，集成超结180mΩ 160V NMOS功率开关，外围器件需求简单。

芯片固定开关频率120KHz并带抖频功能，便于EMC合规；静态电流1mA，关断电流300μA，功耗控制优异。具备完善保护机制：逐周期峰值限流（限流电压典型0.2V）、软启动、过压保护、过热保护（155℃触发）、自恢复短路保护，EN引脚（高电平工作，开关阈值2.3~2.5V）支持关断功能，不用时可直接短接至VIN。

应用配置方面，BST脚与SW脚间需连接100nF/25V自举电容，FB脚通过分压电阻调节输出电压（可并联补偿电容）；输入需搭配47μF/160V电容（靠近VIN引脚），热插拔或高压打火场景建议EN脚对地加0.1μF电容抑制开机过冲；输出5V/2A时适配47μH电感，肖特基二极管推荐SS5200，高电压输出（如24V）可搭配稳压二极管反馈调节。

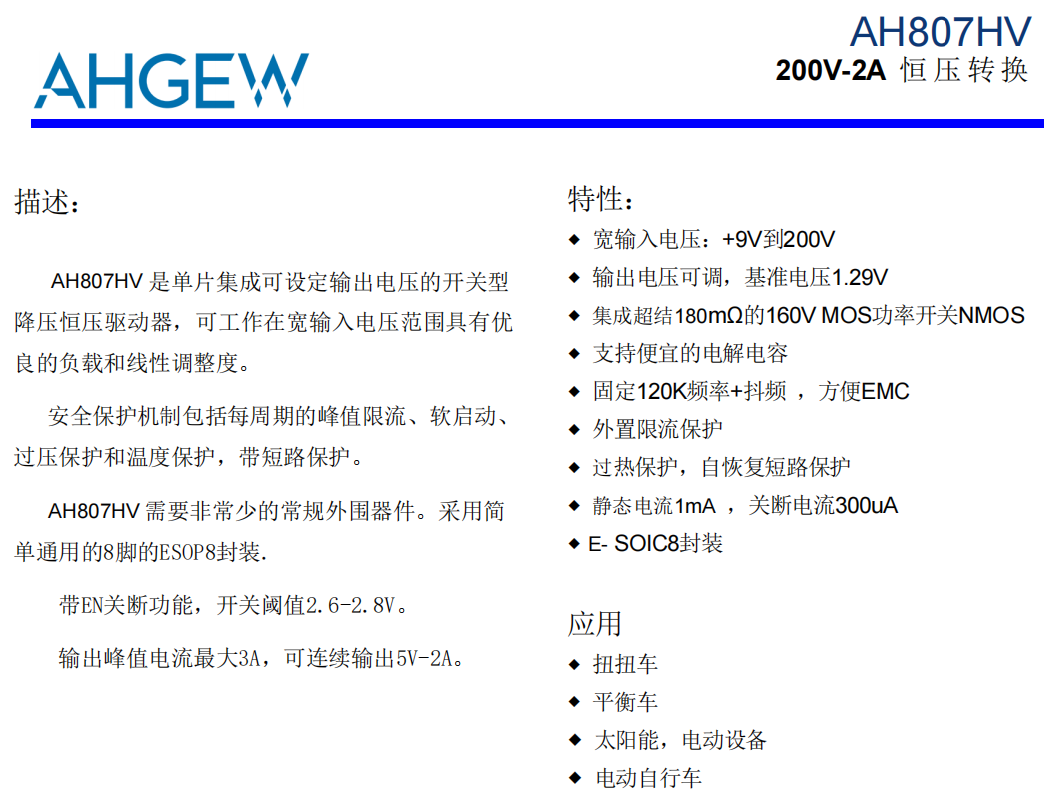

一 AH807HV的特性

宽输入电压:+9V到200V

输出电压可调,基准电压1.29V

集成超结180mQ的160VMOS功率开关NMOS

支持便宜的电解电容

固定120K频率+抖频,方便EMC

外置限流保护

过热保护,自恢复短路保护

静态电流1mA,关断电流300uA

E-SOIC8封装

二 AH807HV的应用信息

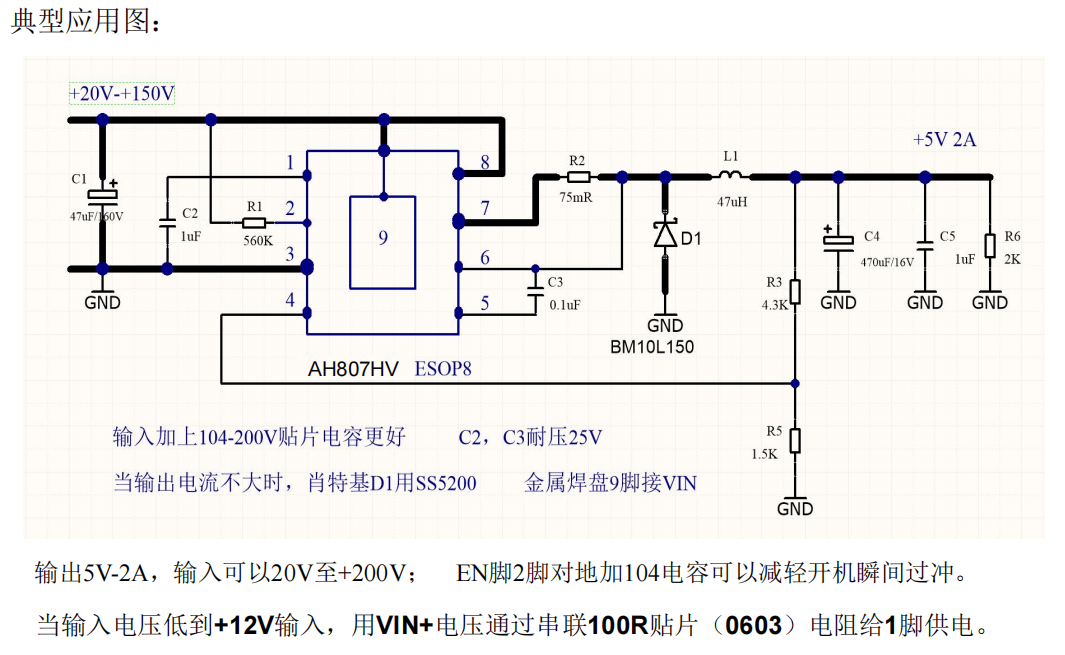

1 典型应用图

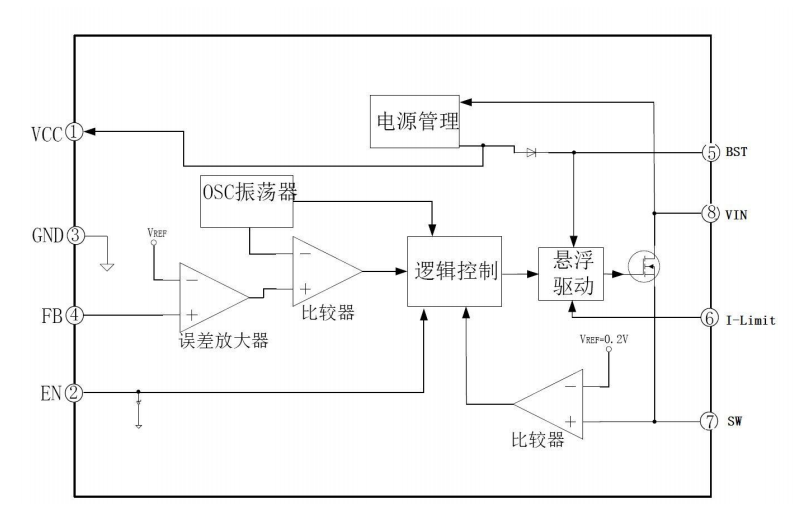

2 功能框图

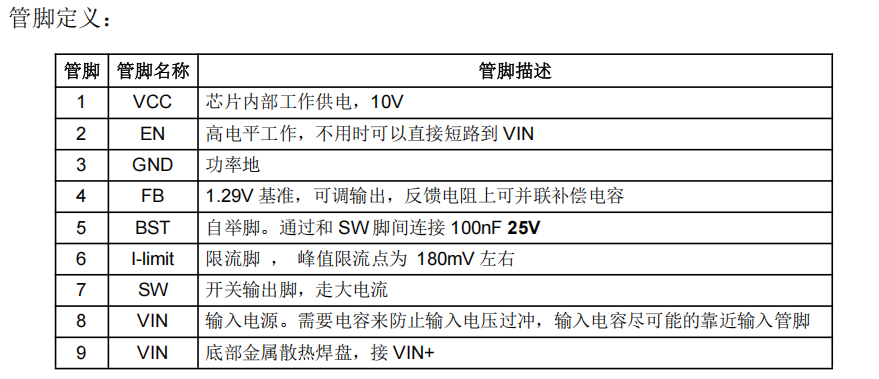

3 引脚排列及定义

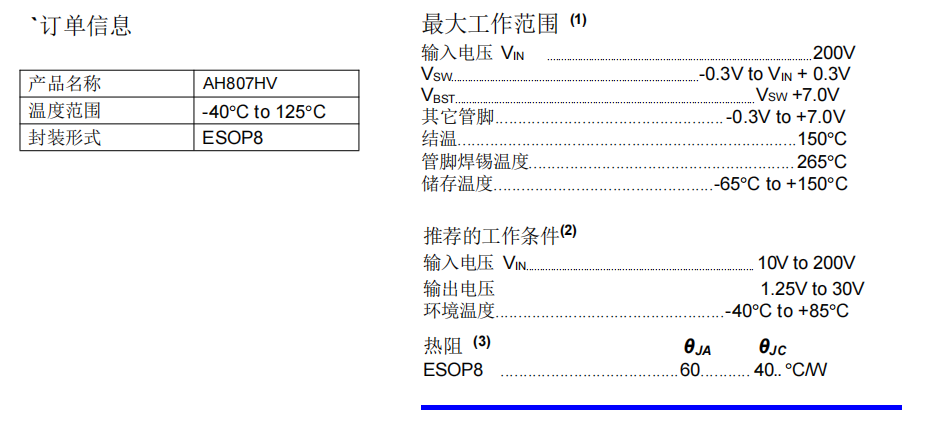

4 基础参数
