AH53605A是一款与LTC3605A完全引脚兼容的高集成度同步降压稳压器，引脚定义、管脚功能与封装规格全面匹配，无需修改PCB即可无缝替代LTC3605A，适用于FPGA、处理器供电、工业电源、分布式电源及负载点（POL）供电等原LTC3605A适配场景。芯片输入电压范围4~20V，最大输出电流5A，工作结温-40℃~125℃，采用24引脚4mm×4mm QFN封装，与LTC3605A封装尺寸完全一致，安装兼容性拉满。

核心性能与LTC3605A高度对齐，集成70mΩ上侧功率MOSFET与35mΩ下侧功率MOSFET，开关频率可通过外部电阻在800kHz~4MHz范围内编程，支持与外部时钟同步，同时兼容多相交错并联功能，最多可级联12相以降低输入输出电容需求。输出电压调节方式与LTC3605A一致，适配原电路分压电阻配置，电压精度优异，满足高精度供电需求。

保护机制全面兼容，内置输入欠压锁定、逐周期过流保护、过温保护、输出过压/欠压保护及PGOOD输出状态指示功能，保护阈值与LTC3605A匹配，保障系统稳定运行。外围配置可直接复用LTC3605A方案，电感、电容等器件无需重新选型，最大程度降低替换成本与设计周期。

芯片转换效率最高可达95%，静态功耗控制优异，抗干扰能力强，所有端口具备ESD防护功能，可靠性媲美LTC3605A。其引脚兼容、功能一致、外围通用的特性，使其成为LTC3605A的高性价比替代方案，完美适配各类中高压、大电流降压供电场景。

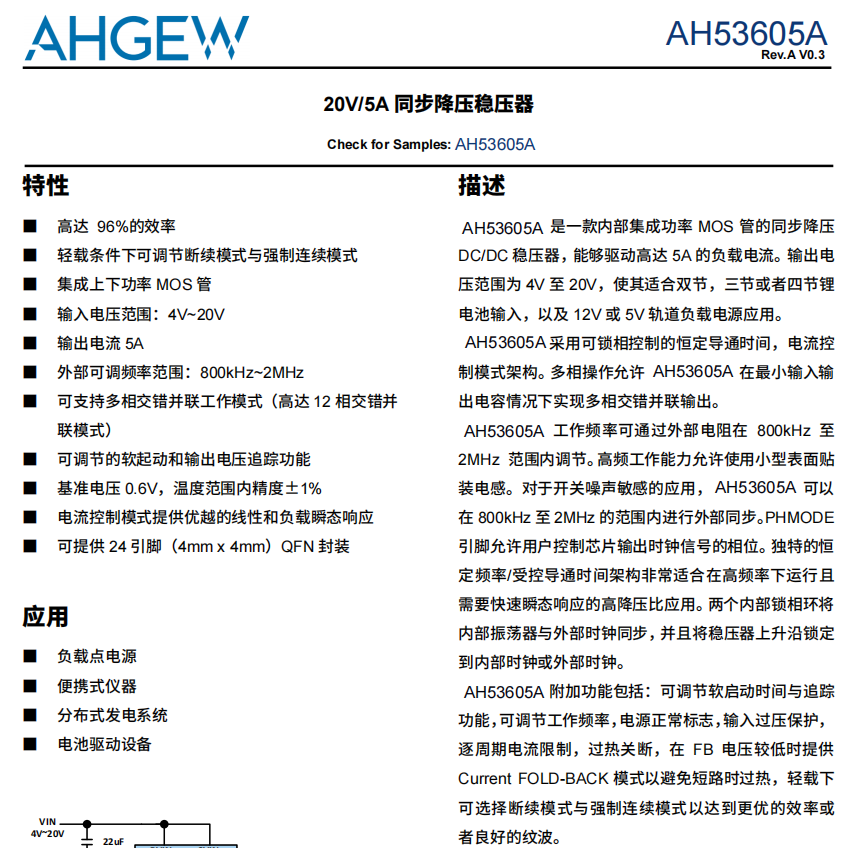

一 AH53605A的特性

高达96%的效率

轻载条件下可调节断续模式与强制连续模式

集成上下功率MOS管

输入电压范围:4V~20V

输出电流5A

外部可调频率范围:800kHz~2MHz

可支持多相交错并联工作模式(高达12相交错并

联模式)

可调节的软起动和输出电压追踪功能

基准电压0.6V,温度范围内精度±1%

电流控制模式提供优越的线性和负载瞬态响应

可提供24引脚(4mm×4mm)QFN封装

二 AH53605A的应用信息

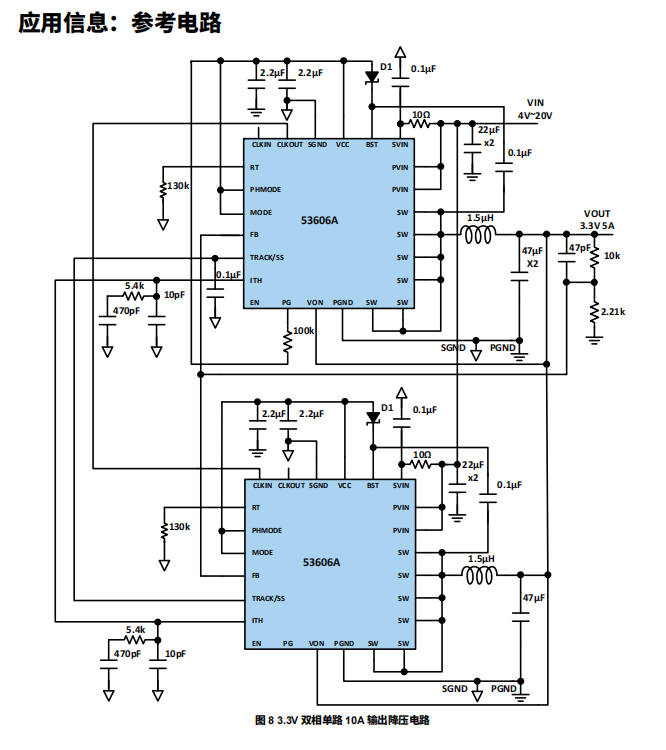

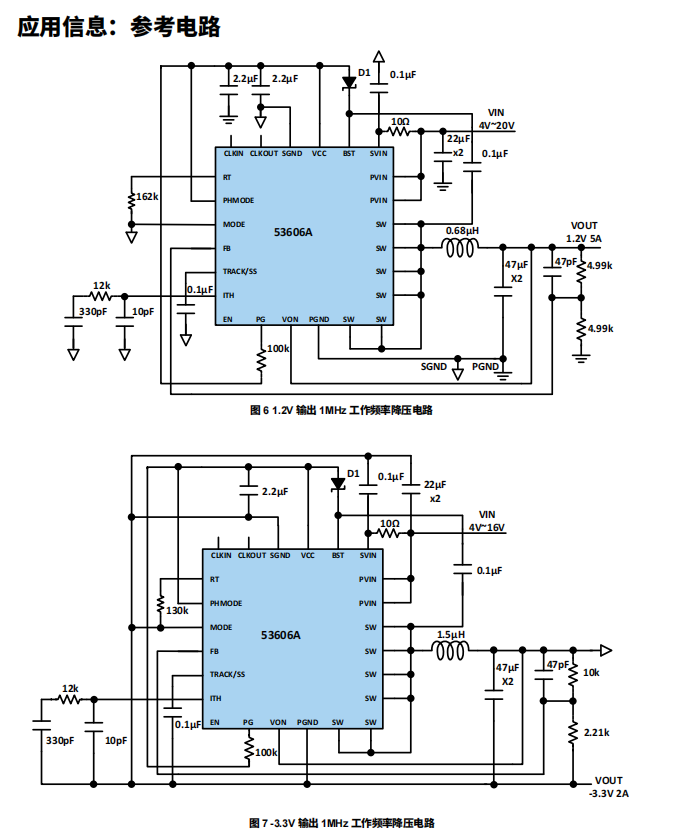

1 AH53605A的典型应用图

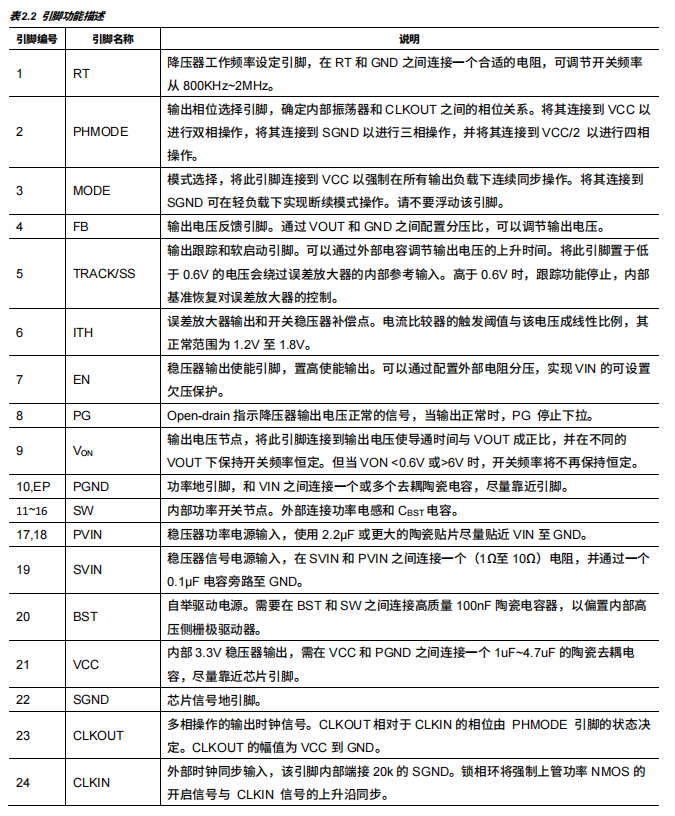

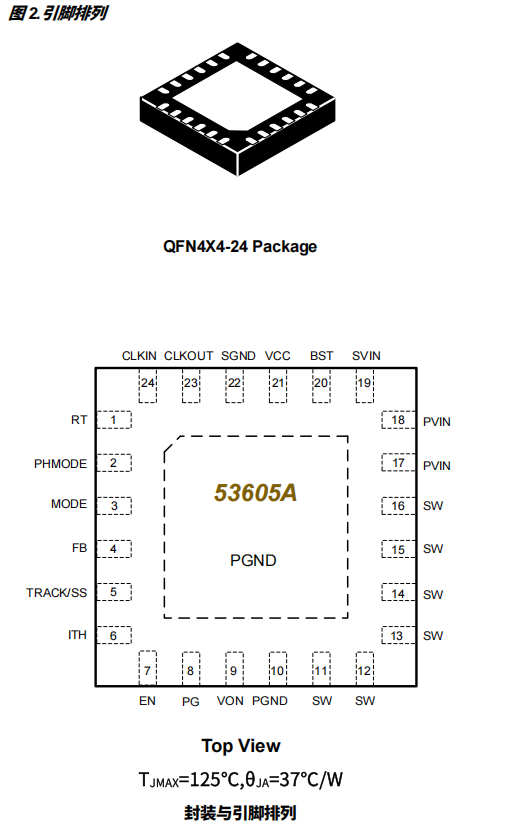

2 引脚排列及定义

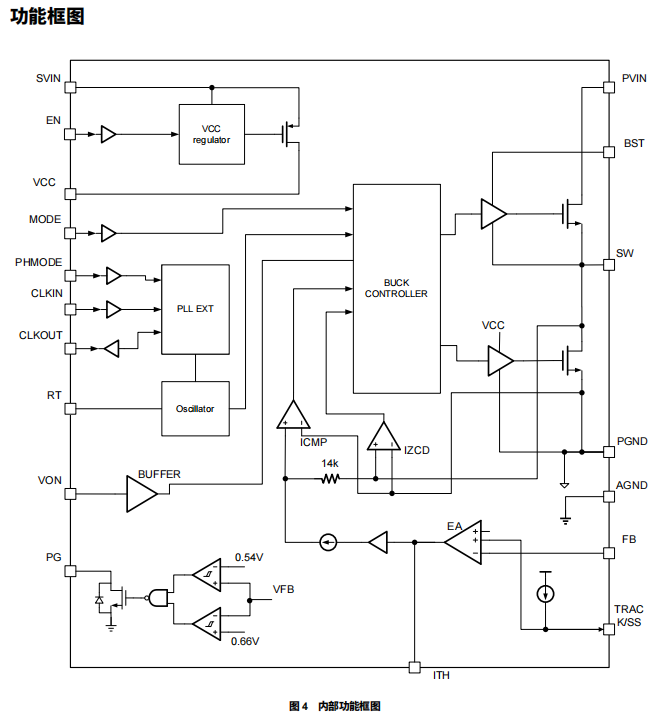

3 功能框图

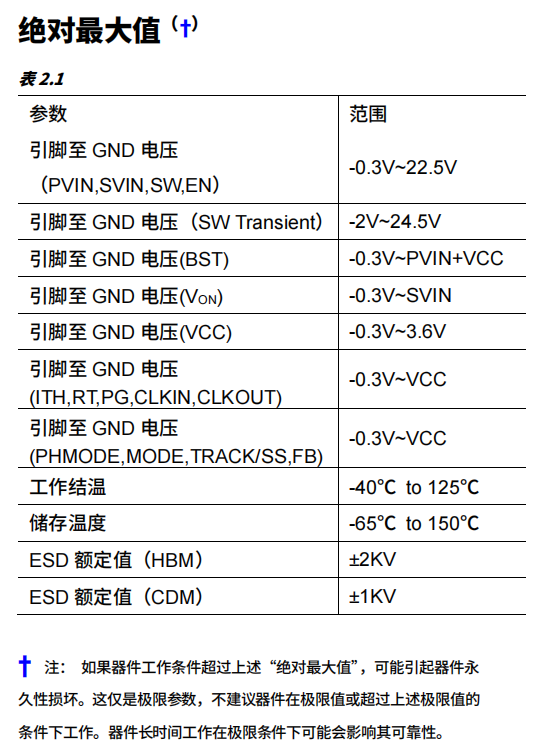

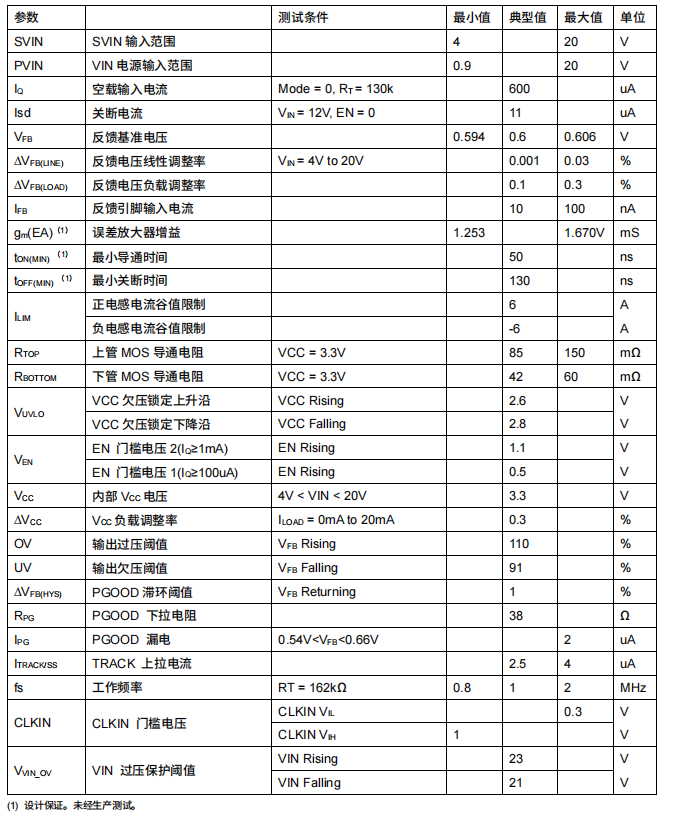

4 基础参数
