CS7303E是一款与SD4923E完全兼容的以太网供电（PoE）受电设备（PD）控制器，引脚定义、功能特性与外围配置全面匹配，无需修改PCB即可无缝替代SD4923E，适用于网络语音电话（VoIP）、安防摄像头系统、无线接入点（AP）、远程网络供电设备及视频会议终端等场景。芯片符合IEEE802.3af/at标准，输入电压范围0~57V，可承受高达100V电压冲击，集成100V 0.6Ω通路开关MOSFET，浪涌电流限制150mA，直流输入电流限制900mA（典型值），工作结温-40℃~125℃，环境温度-40℃~85℃，采用ESOP8封装，与SD4923E封装尺寸一致，安装兼容性拉满。

核心功能与SD4923E高度对齐，具备完整的PD检测、分类及供电功能：检测模式下通过24.9KΩ特征电阻完成PSE识别，分类模式可通过外部电阻设定分类电流，适配不同功率需求；供电模式下内部MOSFET导通，实现稳定供电。内置宽滞后欠压锁定（UVLO）功能，欠压开启阈值38.6V（典型值），关闭阈值31V，可补偿双绞线电缆压降，确保无毛刺过渡。保护机制完善，涵盖过温保护（150℃触发，20℃滞回）、欠压保护、故障自动重试功能，同时具备di/dt限制与电流折返特性，保障系统可靠运行。

PGOOD引脚提供电源良好开漏输出信号，高电平有效，方便状态监测；静态工作电流控制优异，检测模式下偏置电流小于10μA，功耗表现与SD4923E相当。外围配置可直接复用SD4923E方案，输入需搭配0.1μF旁路电容与TVS瞬态抑制二极管，分类电阻与检测电阻选型一致，无需重新设计电路。芯片ESD防护达±2kV（HBM），抗干扰能力强，批量包装为13英寸卷带（12mm宽度，4000颗/卷），适配量产需求，是SD4923E的高性价比替代方案，完美适配各类PoE受电设备场景。

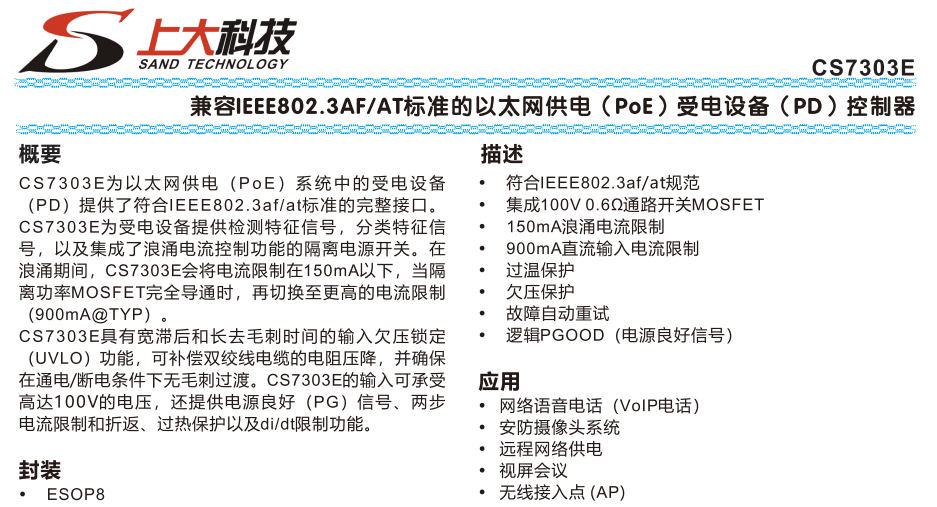

一 CS7303的特性

符合IEEE802.3af/at规范

集成100V0.6Ω通路开关MOSFET

150mA浪涌电流限制

900mA直流输入电流限制

过温保护

欠压保护

故障自动重试

逻辑PGOOD(电源良好信号)

二 CS7303的应用信息

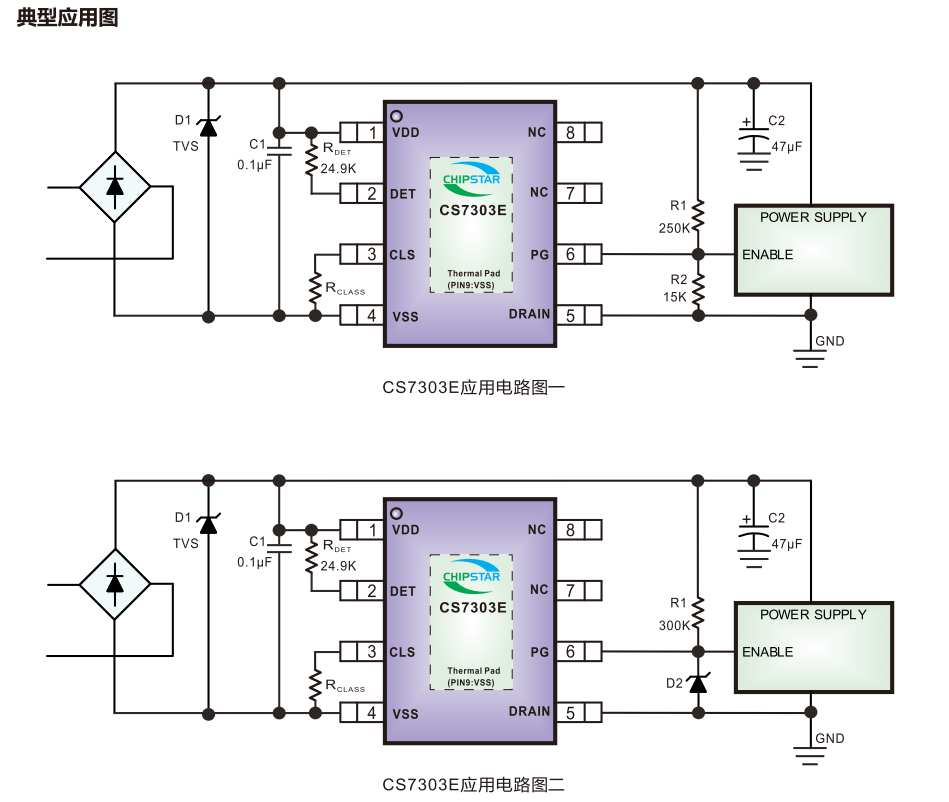

1 典型应用图

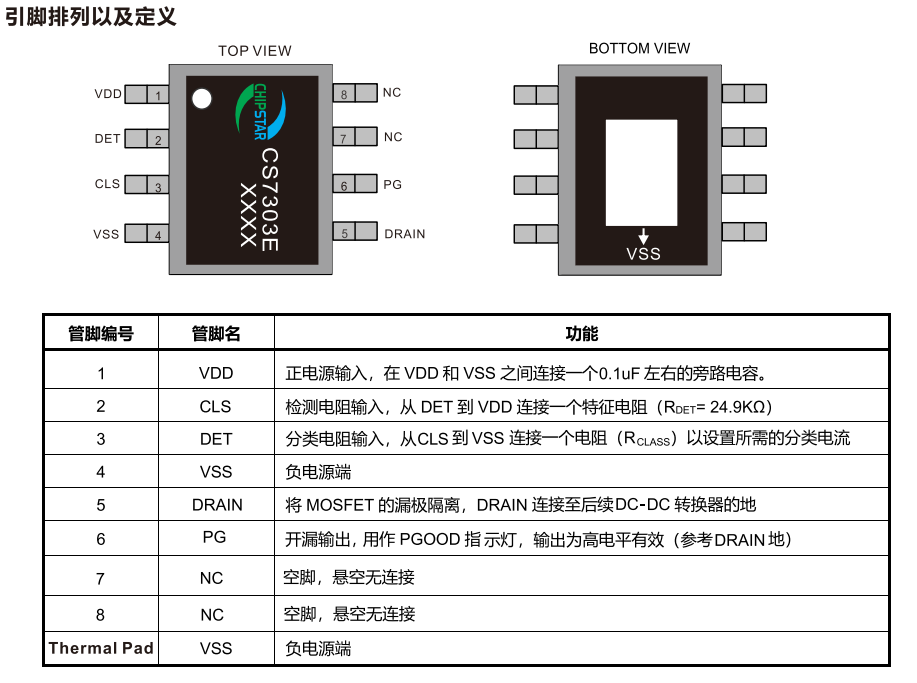

2 引脚排列及定义

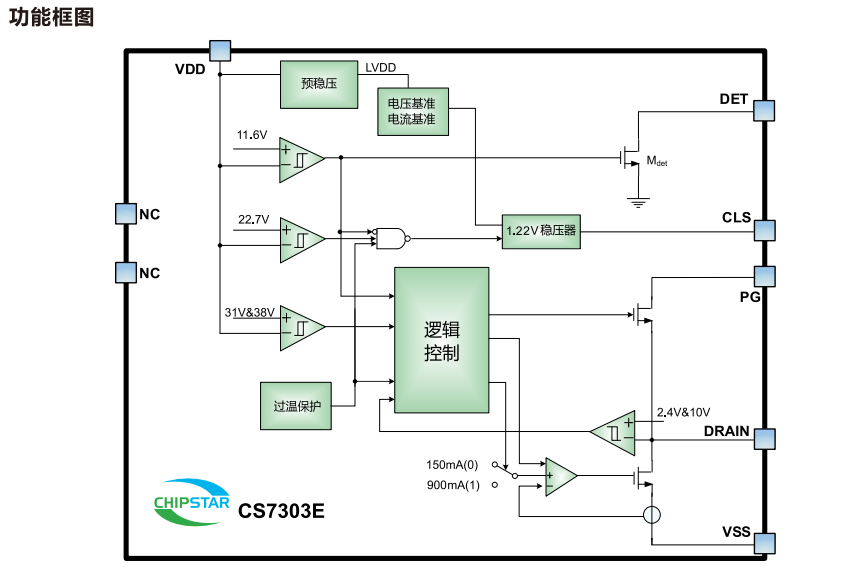

3 功能框图

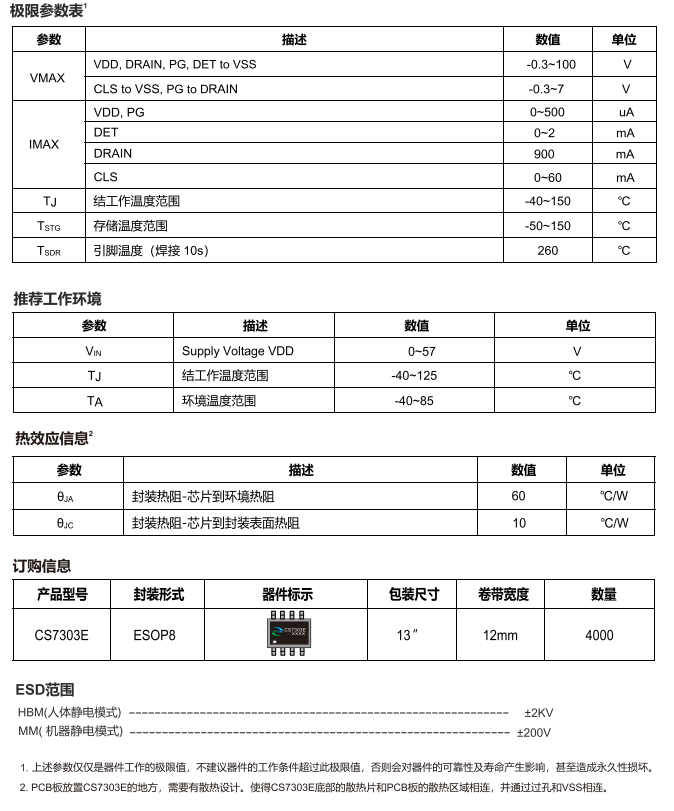

4 基础参数
