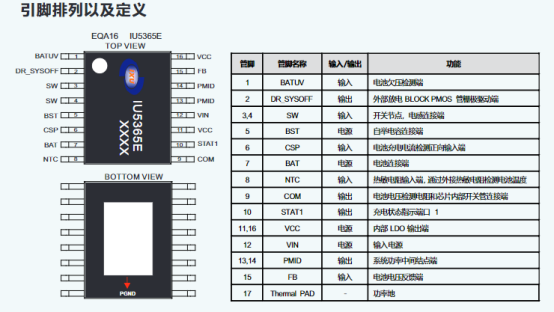

封装:EQA16
工作电压:3.6V-19V
IU5365E 是一款高度集成的异步降压型铅酸电池充电管理 IC。其核心优势在于将功率 MOSFET、高精度控制器和全面的保护电路集成于单一芯片内，能够以极少的外部元件，构建一个高效、可靠且成本效益出众的铅酸电池充电解决方案。
该器件自动执行铅酸电池的四阶段充电流程（涓流、恒流、过充、浮充），并提供了针对输入、电池和芯片自身的全方位保护机制，是各类铅酸电池应用的理想选择。
宽输入电压范围：3.6V ~ 19V
可编程充电电流：通过外部电阻 Rcs 设定，最大充电电流可达 3A
高精度电压控制：±1% 电池过充电电压精度 (V_OC)
独立可调过充电压：通过外部分压电阻灵活设定
内置 NTC 温度保护：支持外接热敏电阻，实现电池温度监控与保护
全面的保护功能：
输入欠压保护 (UVLO) 与过压保护 (OVP)
电池过压、短路、过放电保护
芯片过温保护 (TSD) 与热调节功能
充电超时保护
高效的充电效率：内置功率 MOSFET，开关频率高达 400kHz
简化的状态指示：单路 LED 输出，显示充电、浮充及各类故障状态
电池零漏电：在关断模式下，电池端泄漏电流极低
铅酸电池充电器（电动自行车等）
不间断电源 (UPS)
备用电池系统
便携式工业与医疗设备

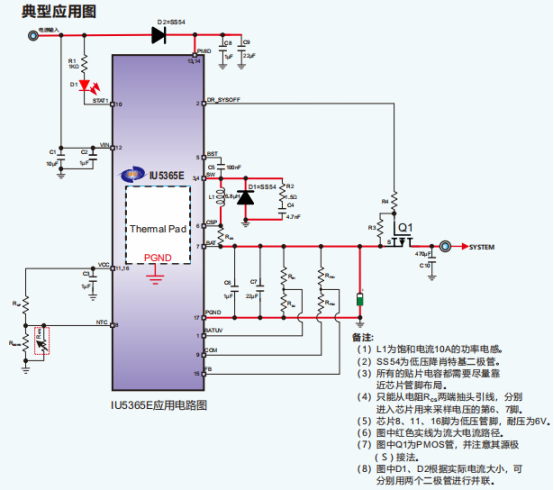

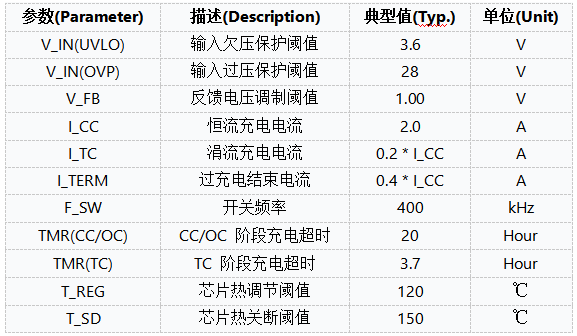

下表列出了在典型工作条件下（Vt=18V, Rcs=25mΩ, L=6.8uH）的关键电气参数。
IU5365E 自动管理完整的充电周期，无需微控制器参与：
涓流充电 (Trickle Charge, TC)：当电池电压低于过充电压的 75% (0.75 * V_OC) 时启动。充电电流为恒流电流的 20% (0.2 * I_CC)，用于激活深度放电的电池。
恒流充电 (Constant Current, CC)：当电池电压超过涓流阈值后，充电电流切换至设定的恒流值 (I_CC)，以最快速度为电池补充电量。
过充充电 (Over-Charge, OC)：当电池电压接近过充电压 (V_OC) 时，充电模式切换。充电电流开始逐渐减小，以恒定的过充电压对电池进行精细充电，确保电池完全充满。
浮充充电 (Float Charge, CV)：当充电电流减小到过充结束电流 (I_TERM, 约 0.4 * I_CC) 时，系统进入浮充模式。浮充电压为过充电压的 90% (0.9 * V_OC)，用于补偿电池的自放电，维持满电状态。
用户可通过简单的外部电阻来配置充电器的核心参数。
1. 充电电流设定 (I_CC)通过在 CSP 和 COM 引脚之间连接一个检测电阻 R_CS 来设定。
计算公式: I_CC = 50(mV) / R_CS(mΩ)
示例: 若需设定 2A 的充电电流，则 R_CS 应选择 50mV / 2A = 25mΩ。
2. 过充电压设定 (V_OC)通过在 FB 引脚和地之间连接分压电阻 R_FB1 和 R_FB2 来设定。芯片内部参考电压为 1V。
计算公式: V_OC = (1V * (R_FB1 + R_FB2)) / R_FB2
示例: 若要为 12V 铅酸电池设定 13.8V 的过充电压，则 (R_FB1 + R_FB2) / R_FB2 = 13.8，可选择 R_FB2 = 1kΩ，R_FB1 = 12.8kΩ。
3. 过放电保护电压设定 (V_BATUV)通过在 BATUV 引脚和地之间连接分压电阻来设定。芯片内部调制电压为 1V。
计算公式: V_BATUV = (1V * (R_UV1 + R_UV2)) / R_UV2
单路 LED 即可清晰显示所有工作状态：
常亮：正在充电（涓流或过充阶段）。
熄灭：浮充状态、输入欠压或芯片关断。
1.5Hz 闪烁：输入过压、电池短路、电池温度异常、芯片过温或充电超时。
散热优先：务必将芯片底部的散热焊盘（Thermal Pad）与 PCB 上大面积的铜箔良好连接，这是保证芯片在大电流下稳定工作的关键。
优化大电流路径：输入电源 (VIN)、功率开关节点 (SW)、电感和电池 (BAT) 之间的连线应尽可能短而粗，以减小导通损耗和电压尖峰。
敏感信号隔离：模拟信号（如 FB, NTC）的走线应远离功率走线，避免受到干扰，保证采样精度。
元件就近摆放：所有与芯片直接相连的电容（尤其是 VIN, VCC, BST 引脚的去耦电容）都应尽可能靠近芯片管脚放置。
遵循数据手册参考图：严格参照数据手册中的典型应用电路图进行布局布线。
