详细介绍

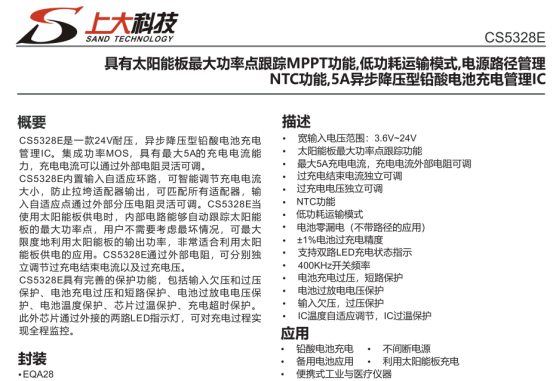

在铅酸电池充电、不间断电源、备用电池及太阳能板充电设备、便携式工业与医疗仪器等场景的供电设计中，常面临输入电压波动大、充电效率低、电池漏电及多保护需求等问题，CS5328E可针对性应对这些需求。该器件是一款异步降压型铅酸电池充电管理IC，采用EQA28封装，输入耐压24V，工作电压范围3.6~24V，最大充电电流5A且可通过外部电阻调节，集成功率MOS以简化外围电路，降低方案尺寸与成本。其内置输入自适应环路，可智能调节充电电流防止拉垮适配器，太阳能板供电时能自动跟踪最大功率点（MPPT），最大限度利用太阳能输出功率；支持低功耗运输模式，可减少运输过程中电池漏电（低至600nA），具备电源路径管理功能，能灵活切换输入电源与电池对负载供电。通过外部分压电阻可独立调节过充电电压、过充电结束电流及电池过放电保护电压，±1%过充电精度保障充电稳定性。同时具备完善保护功能，包括输入欠压/过压保护、电池过充/短路/过放电保护、芯片过温保护（120℃调节、150℃关断）、NTC温度保护及充电超时保护；通过双LED指示灯全程监控充电状态，开关频率400KHz，可适配铅酸电池相关场景的高效安全充电需求。
