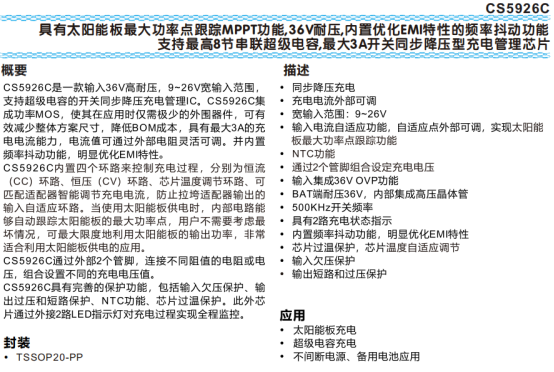

在太阳能板充电、超级电容充电及不间断电源、备用电池等应用的供电设计中，常面临输入电压波动大、充电效率低、多节电容适配难及 EMI 干扰等问题，CS5926C 可针对性应对这些需求。该器件是一款同步降压型充电管理芯片，采用 TSSOP20-PP 封装，输入耐压 36V，工作电压范围 9~26V，最大充电电流 3A 且可通过外部电阻调节，集成功率 MOS 以减少外围器件，缩减方案尺寸与 BOM 成本。

其内置四环路控制（恒流 CC、恒压 CV、芯片温度调节、输入自适应），输入自适应环路可防止拉垮适配器，太阳能板供电时能自动跟踪最大功率点（MPPT），最大限度利用太阳能输出功率；内置频率抖动功能优化 EMI 特性，开关频率为 500KHz。通过 BATCV 管脚外接电阻可设定单节电容浮充电压（3.6V~4.4V），SELC0/SELC1 管脚组合可设置 2~5 节电容节数，总浮充电压为单节电压与节数的乘积。

同时具备完善保护功能，包括输入欠压保护、输出过压 / 短路保护、芯片过温保护（120℃调节、150℃关断）及 NTC 温度保护；通过双 LED 指示灯全程监控充电状态，可适配太阳能板、超级电容等场景的高效稳定充电需求。

一 CS5926的特性

同步降压充电

充电电流外部可调

宽输入范围:9~26V

输入电流自适应功能,自适应点外部可调,实现太阳能板最大功率点跟踪功能

NTC功能

通过2个管脚组合设定充电电压

输入集成36VOVP功能

BAT端耐压36V,内部集成高压晶体管

500KHz开关频率

具有2路充电状态指示

内置频率抖动功能,明显优化EMI特性

芯片过温保护,芯片温度自适应调节

输入欠压保护

输出短路和过压保护

二 CS5926的应用信息

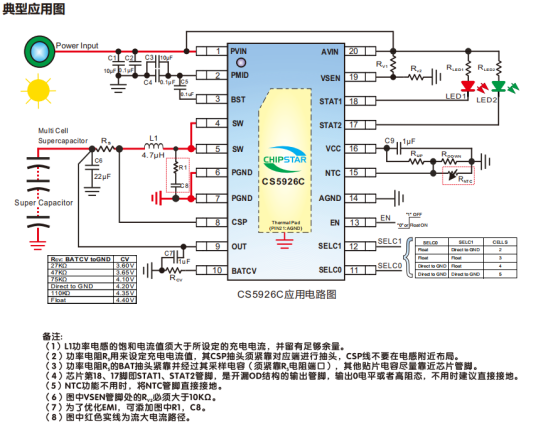

1 典型应用图

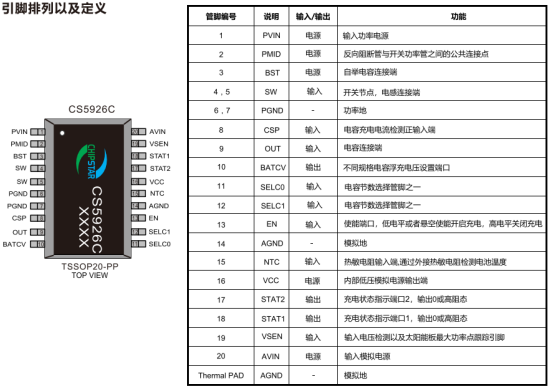

2 引脚排列与定义

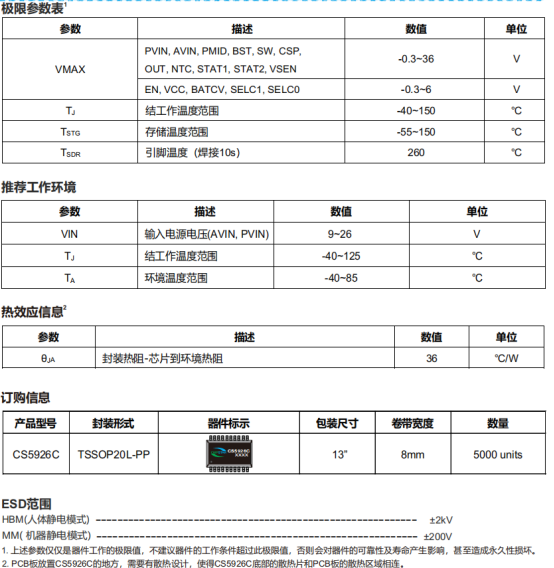

3 基础参数

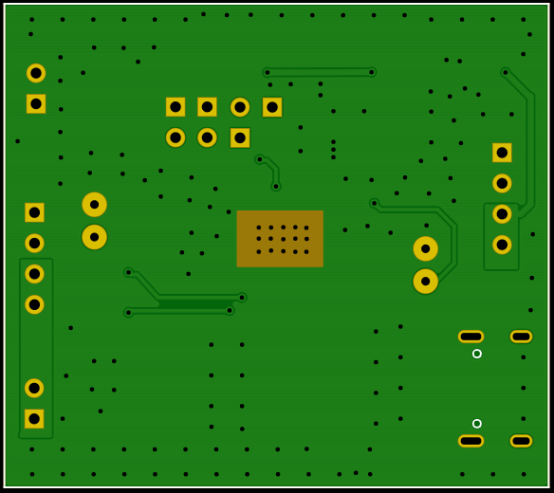

4 DEMO
