引言

随着 USB 设备、充电宝、移动蓝牙设备等便携产品普及，低输入电压下的高效升压需求越来越高。今天给大家推荐IU5536D同步升压转换器，0.5V 超低输入电压起步，适配多种低压供电场景，3A 输出能力轻松满足设备功率需求！

IU5536D 采用低导通电阻功率 MOS 和内置同步整流器，效率表现出色 —— 在 5V/1A 负载下效率可达 91%，大幅降低功耗与芯片发热量，650KHz 固定开关频率还能搭配小型外部电容和电感器，节省电路板空间，特别适合对尺寸和温度有严格限制的移动设备、电源组。它的输入电压范围覆盖 0.5-5.5V（启动时最小 1.8V），输出电压可在 2.2-5.5V 间调节，不同输入输出组合下电流输出稳定，比如 3.6V 输入 5V 输出时能提供 2.5A 电流，4.2V 输入 5V 输出时可达 3A。

此外，这款转换器功能防护拉满：支持输入欠压保护点设置，VIN>VOUT 时自动切换为直通模式；轻负载时 MD 管脚可选择自动 PSM 节能模式或强制 PWM 模式；还内置输出过压、输出短路、热关断保护，可靠性无忧。它采用 DFN3X3_12L 封装，-40℃至 85℃宽温工作，外围电路设计简洁，USB 端口、3G/4G 模块、Mi-Fi 设备等场景都能适配。

若你的应用对输入电压、输出电流有其他特殊要求，可关注后续不同规格升压转换器的介绍，轻松找到适配方案！

一IU5536的特性

输入电压范围:0.5~5.5V

启动时最小输入电压:1.8V

可调输出电压范围:2.2~5.5V

高效率:最高可达到91%

电流输出能力：

3.6--5.0V:2.5A

4.2V--5.0V:3A

1.8V--5.0V:1.2A

3.0v--3.7V:2.7A

3.0v--3.3V:2.8A

2.5V--3.3V:2.3A

2.5V--3.7V:2.1A

1.8V--3.3V:1.4A

1.8V--3.7V:1.3A

开关频率:650KHz

软启动功能

输入电压欠压保护点可设置

VIN>VOUT 时切换为直通模式

轻负载工作时，MD管脚可选自动PSM工作模式或强制PWM工作模式

输出过压和输出短路保护

热关断保护

二IU5536的应用信息

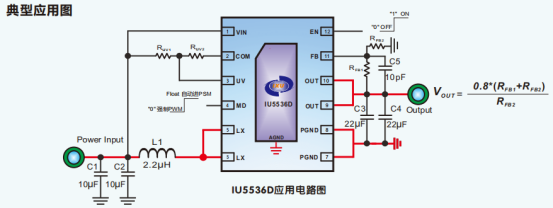

1典型应用图

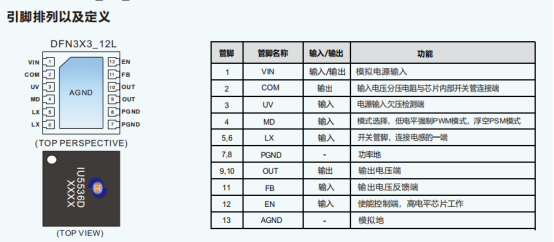

2引脚排列及定义

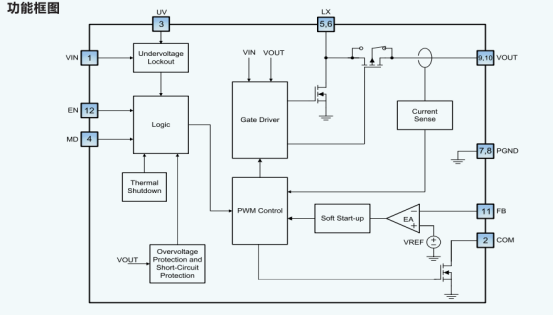

3功能框图
