封装:TSSOP20-PP、DFN2X2_10L
工作电压:9-26V、3.5-7V
深圳市上大科技的 CS5926C 与 IU5925T，均为同步降压型超级电容充电管理 IC，适配不同应用需求。

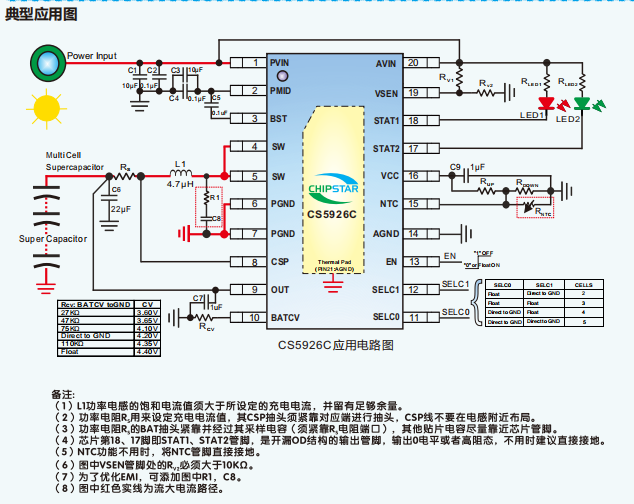

CS5926C 输入电压范围 9-26V，耐压 36V，最大充电电流 3A 且可通过外部电阻调节，支持最高 8 节串联超级电容。内置恒流、恒压、温度调节、输入自适应四个环路，具备太阳能板最大功率点跟踪功能，能通过 VSEN 管脚与外部电阻匹配太阳能板特性。保护功能涵盖输入欠压、输出过压短路、芯片过温、NTC 温度检测，配备 2 路 LED 指示充电状态，采用 TSSOP20-PP 封装，适用于太阳能充电、不间断电源等场景。
IU5925T 输入电压 3.5-7V，最大充电电流 2A 且可调，支持 1-2 节超级电容，恒压精度 ±1%。同样内置四个控制环路，输入自适应点可通过外部分压电阻调节，保护功能包含输入欠压过压、输出过压、芯片过温、NTC 温度保护，单路 LED 指示充电状态，采用 DFN2X2_10L 封装，适合内存备份系统、智能仪表、便携式医疗设备等场景。
两款 IC 均集成功率 MOS，需外围器件少，可降低方案尺寸与 BOM 成本，且都具备芯片温度自适应调节功能。
同步降压充电
充电电流外部可调

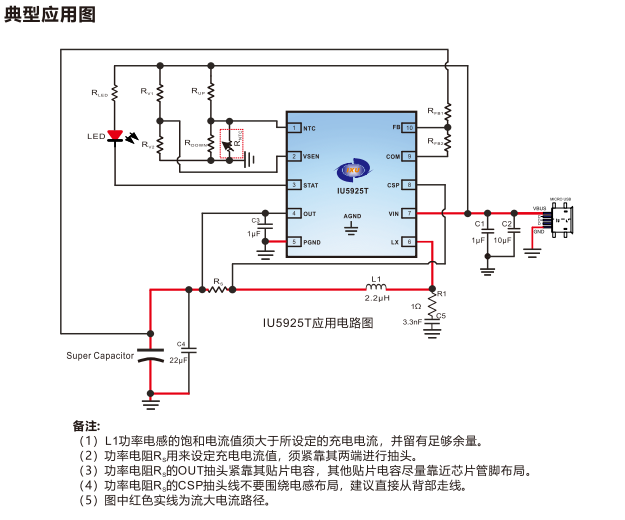

输入自适应电流限制功能，自适应点外部可调
NTC功能
恒压充电电压独立可调，适配不同规格的超级电容
内置功率MOS
充电状态指示
芯片过温保护，芯片温度自适应调节
输入欠压和过压保护
输出过压保护
输入电压与耐压：CS5926C 输入电压范围 9-26V，输入欠压保护阈值典型值 3.6V，输入集成 36V OVP 功能，多管脚（PVIN、AVIN 等）耐压 - 0.3~36V，BAT 端耐压 36V；IU5925T 输入电压范围 3.5-7V，输入欠压保护阈值典型值 3.5V，输入过压保护阈值典型值 8.47V、过压保护滞回 240mV，多管脚（VIN、OUT 等）耐压仅 - 0.3~8V，无高耐压特殊标注。
超级电容适配：CS5926C 支持最高 8 节串联超级电容，通过 SELC0、SELC1 管脚组合设定节数；IU5925T 仅支持 1-2 节超级电容，无节数选择管脚。
恒压充电电压设定：CS5926C 通过 BATCV 管脚外接不同阻值电阻设定单节电压（3.60V-4.40V），总电压为单节电压乘以节数；IU5925T 通过 FB 管脚外接分压电阻R{FB1}、R{FB2}设定，且恒压精度为 ±1%。
开关频率与特殊功能：CS5926C 最大开关频率典型值 500KHz，具备太阳能板最大功率点跟踪（MPPT）功能，通过 VSEN 管脚实现；IU5925T 最大开关频率典型值 900KHz，无太阳能板 MPPT 功能，VSEN 管脚仅用于输入电压检测与自适应调节。
泄漏电流与短路保护：CS5926C 电池泄漏电流典型值 7μA（NO VIN、V_EN=0V 时），支持输出短路保护且短路电压阈值典型值 1V（每单位）；IU5925T 超级电容泄漏电流典型值 1μA（不插充电器或 VSEN=0 时）。
