随着 IoT 设备、便携电子的普及，低功耗、小尺寸的供电方案需求日益增长，尤其对单节干电池、纽扣电池供电的设备而言，高效升压与持久待机成为核心诉求。今天就来介绍一款专为这类场景打造的同步升压 IC——IU5011S，其最高转换效率可达 94%，完美适配低功率设备供电需求。

IU5011S 采用 SOT23-6L 封装，体型小巧能节省 PCB 空间，输入电压覆盖 1-5V，输出电压范围 2.2-5V，1.0V 即可实现超低启动，搭配 2μA 超低静态电流，能大幅延长设备待机时间，单节干电池、纽扣电池供电的场景也能轻松应对。它内置同步 MOSFET，支持最高 1.3A 峰值电流，不同输入输出组合下输出能力稳定，如 3.7V 输入时可输出 5.0V@0.7A，3.0V 输入时能输出 3.7V@0.8A，满足键盘、鼠标、TWS 耳机、麦克风等设备的供电需求。

此外，IU5011S 功能全面，具备输出断开、短路保护、过温保护、输出到输入防倒灌保护等功能，当 VIN>VOUT 时还会自动切换为直通模式，减少功耗损失；500KHz 开关频率允许使用微型低剖面电感器和陶瓷电容器，进一步简化外围电路设计，降低解决方案成本与体积。

若你的设备需要更高功率输出，可关注其他适配高功率场景的升压 IC 型号，而对于低功耗、小尺寸需求的便携电子与 IoT 设备，IU5011S 是个不错的选择。

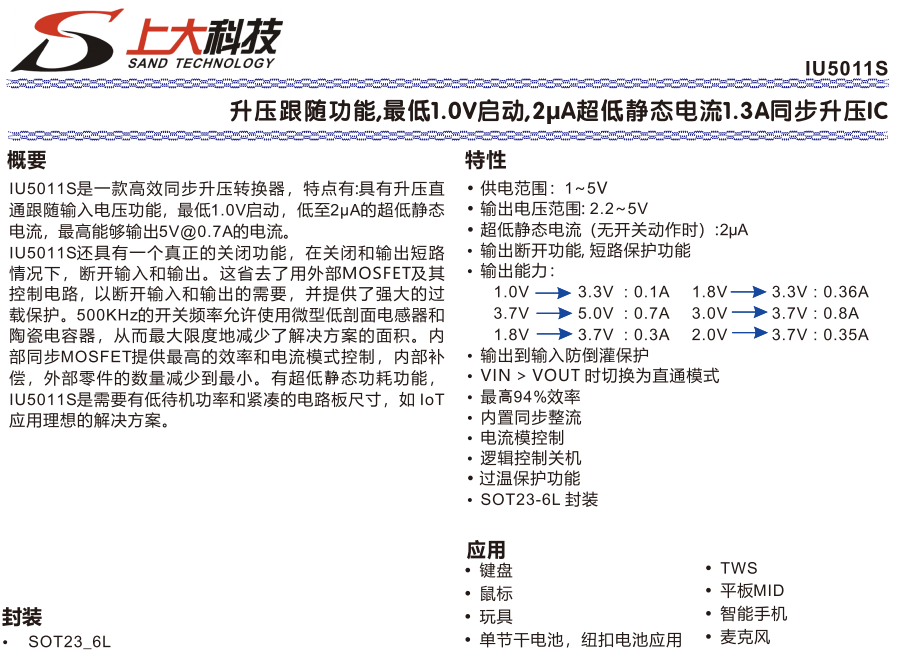

一IU5011S的特性

供电范围:1-5V

输出电压范围: 2.2-5V

超低静态电流(无开关动作时):2uA

输出断开功能,短路保护功能

输出能力:

1.0V--3.3V :0.1A

1.8V--3.3V:0.36A

3.7V--5.0V :0.7A

3.0V--3.7V:0.8A

1.8V--3.7V:0.3A

2.0V--3.7V:0.35A

输出到输入防倒灌保护

VIN>VOUT时切换为直通模式

最高94%效率

内置同步整流

电流模控制

逻辑控制关机

过温保护功能

SOT23-6L封装

二IU5011S的应用信息

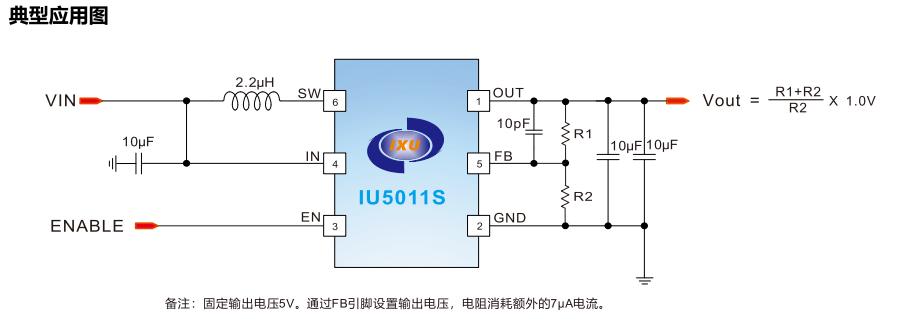

1 典型应用图

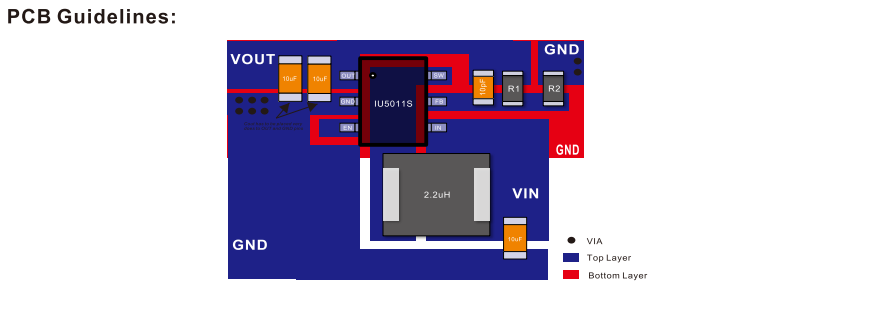

2 PCB建议

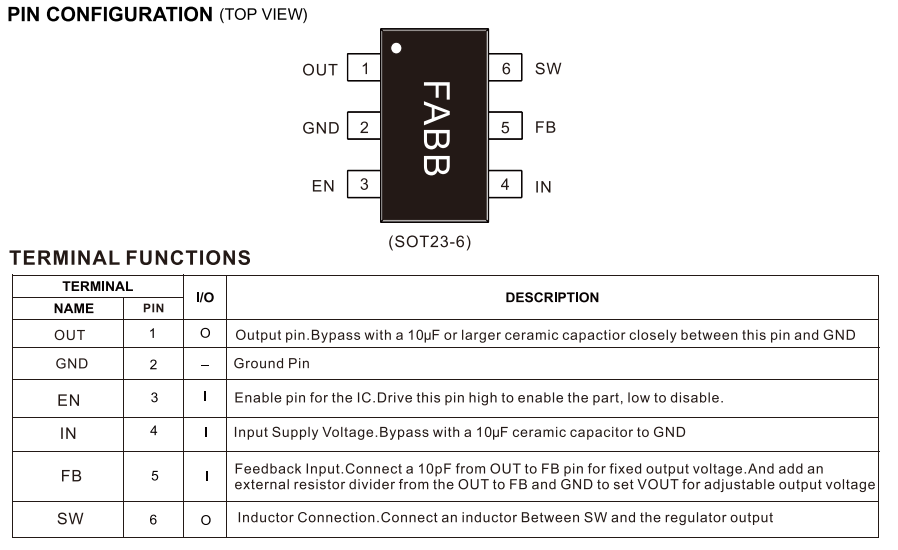

3 引脚排列及定义

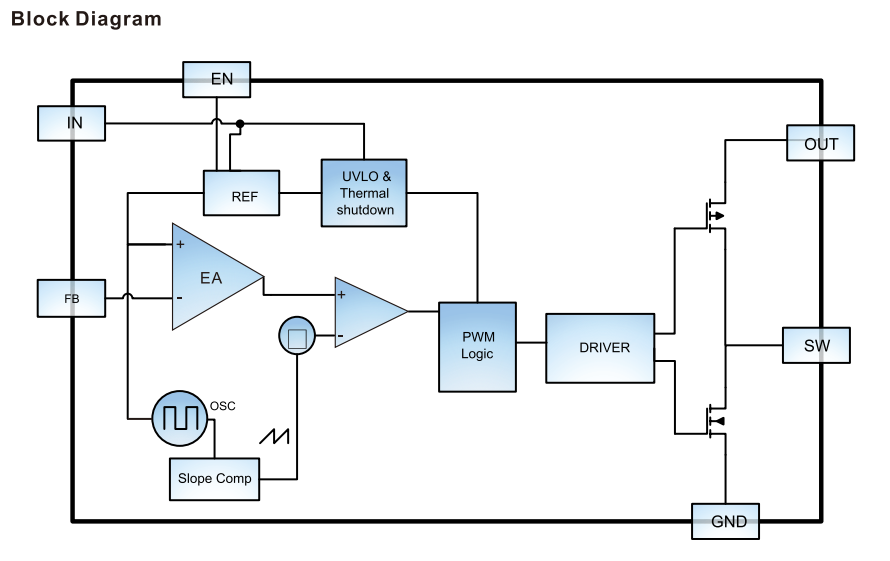

4 功能框图
