详细介绍

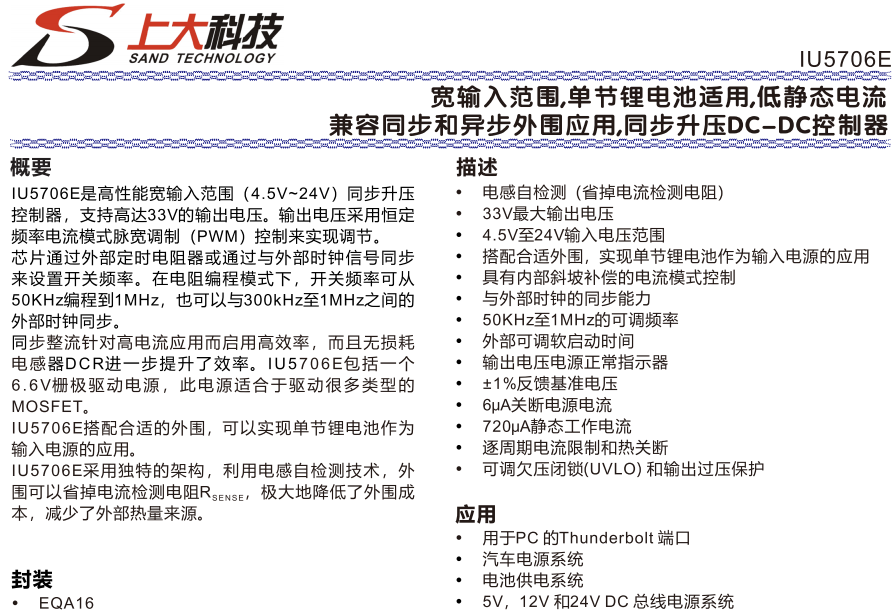

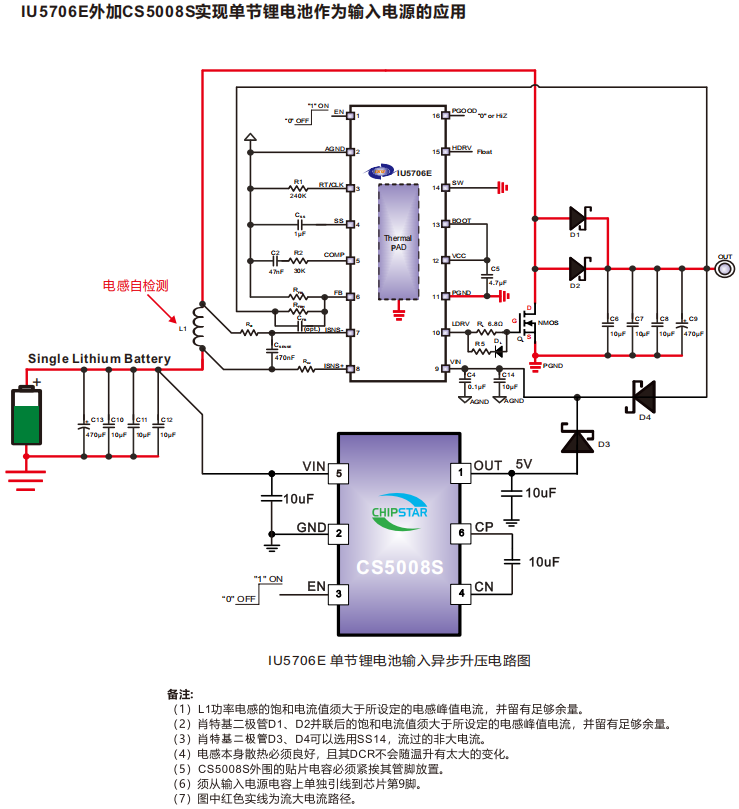

IU5706E是一款宽输入范围同步升压DC-DC控制器，采用EQA16封装，适配单节锂电池及4.5~24V输入场景，最大输出33V，支持同步/异步外围应用，主打高集成、高效率与低成本，适用于Thunderbolt端口、汽车电源、电池供电系统等多电压总线电源场景。

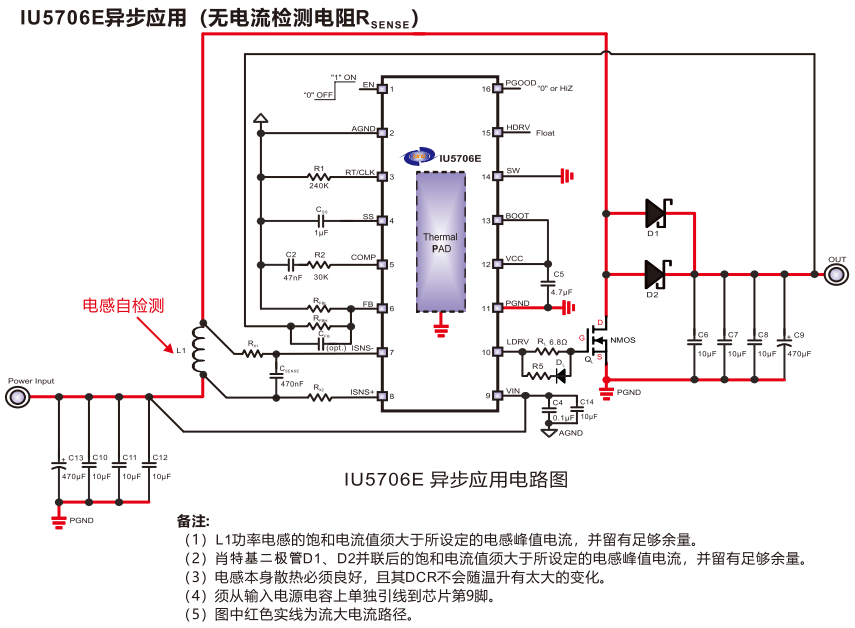

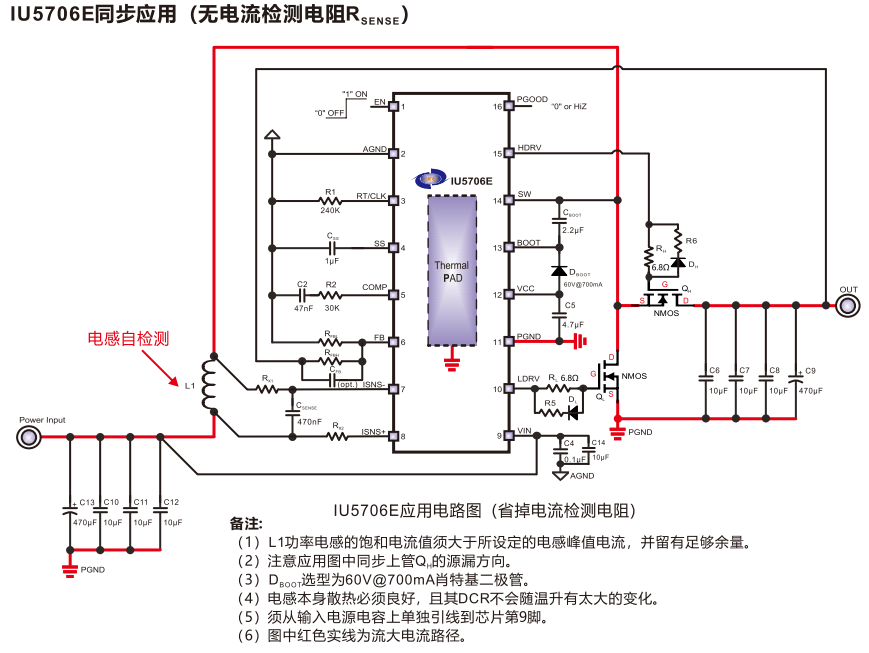

其核心性能突出，输入电压覆盖4.5~24V，输出最高可达33V，反馈基准电压精度±1%（典型值1.2V），电压调节可靠。开关频率可在50KHz~1MHz间通过电阻编程设定，也能与300KHz~1MHz外部时钟同步，适配不同外围需求。静态工作电流720μA，关断电流最大6μA，功耗控制均衡；同步整流设计搭配无损电感DCR检测，进一步提升效率，独特的电感自检测技术可省掉电流检测电阻，大幅降低外围成本与发热。

功能与保护完善，EN脚内置2μA上拉电流源，浮空即可使能，支持可调欠压闭锁（UVLO），软启动时间通过外部电容可编程，避免启动电流尖峰。内置过压保护（输出设定值107%触发，105%恢复）、逐周期过流保护、160℃过热保护（20℃迟滞），全方位保障器件安全。PGOOD引脚为漏极开路输出，可指示输出电压是否在设定值±10%范围内，VCC引脚提供6.6V LDO输出（最大50mA），用于驱动外部MOSFET。
