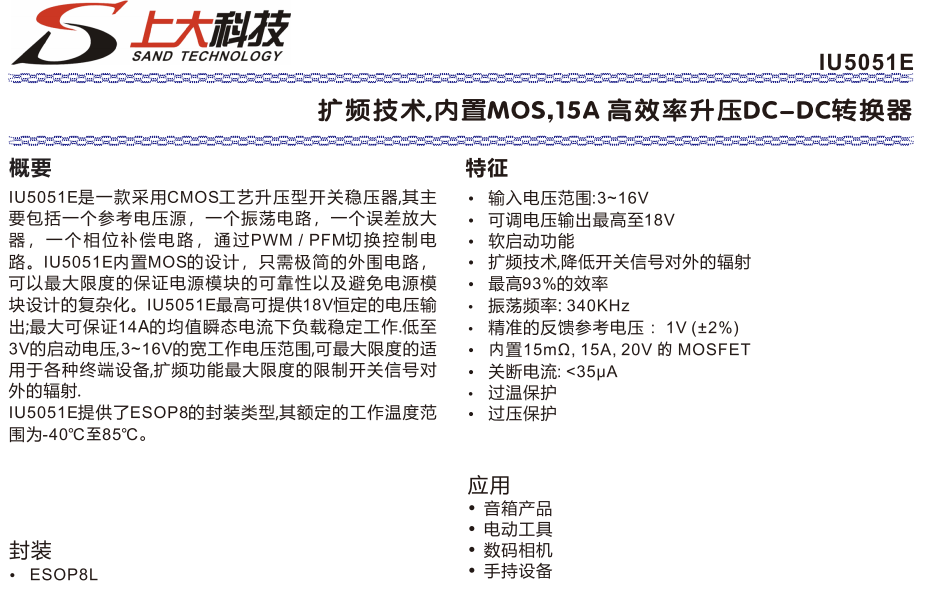

IU5051E是一款采用CMOS工艺的高效率升压DC-DC转换器，采用ESOP8L封装，输入电压范围3~16V，输出电压可调最高至18V，额定工作温度-40~85℃，内置MOSFET设计，外围电路极简，适用于音箱产品、电动工具、数码相机、手持设备等终端设备，主打高可靠性与低EMI特性。

其核心性能突出，最高效率可达93%，开关频率典型值340KHz（范围300~380KHz），反馈参考电压精准至1V（±2%），线性调整率0.2%/V。内置15mΩ、15A、20V规格的MOSFET，可保证14A均值瞬态电流下负载稳定工作，扩频技术让开关频率在340KHz±25KHz范围内随机变化，有效降低对外辐射干扰。静态电流（无开关）典型值0.2mA，开关状态下2.0mA，关断电流小于35μA，功耗控制均衡。

功能与保护完善，内置软启动功能，可缓慢增长脉宽以减小输入浪涌电流；过温保护（OTP）在150℃时关闭功率管，温度降至120℃自动恢复；过压保护（OVP）阈值为20V，避免FB管脚分压异常导致输出电压过高；过流保护（OCP）峰值电流限制典型值14A，全方位保障器件安全。EN管脚高电平工作（阈值1.5V），低电平关断（阈值0.3V），控制逻辑清晰。

一 IU5051的特性

输入电压范围:3~16V

可调电压输出最高至18V

软启动功能

扩频技术,降低开关信号对外的辐射

最高93%的效率

振荡频率:340KHz

精准的反馈参考电压:1V(±2%)

内置15mo,15A,20V的MOSFET

关断电流:<35μA

过温保护

过压保护

二 IU5051的应用信息

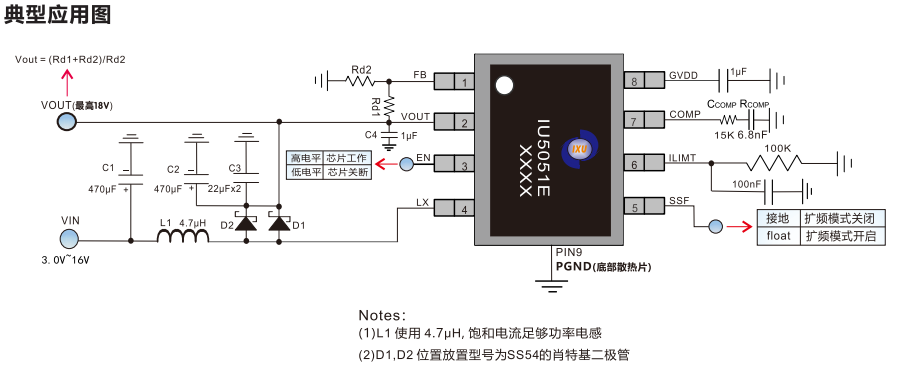

1 典型应用图

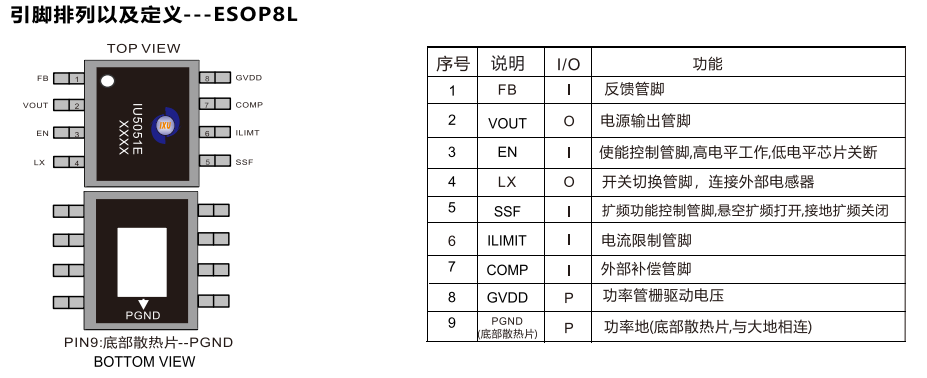

2 引脚排列及定义

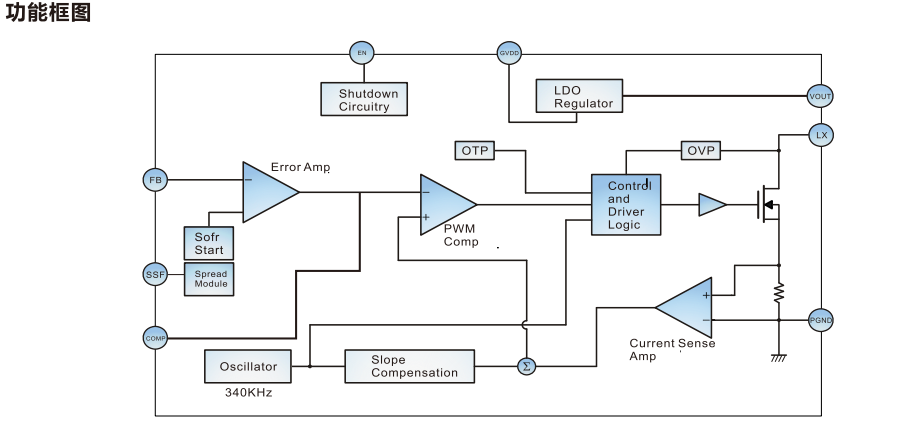

3 功能框图

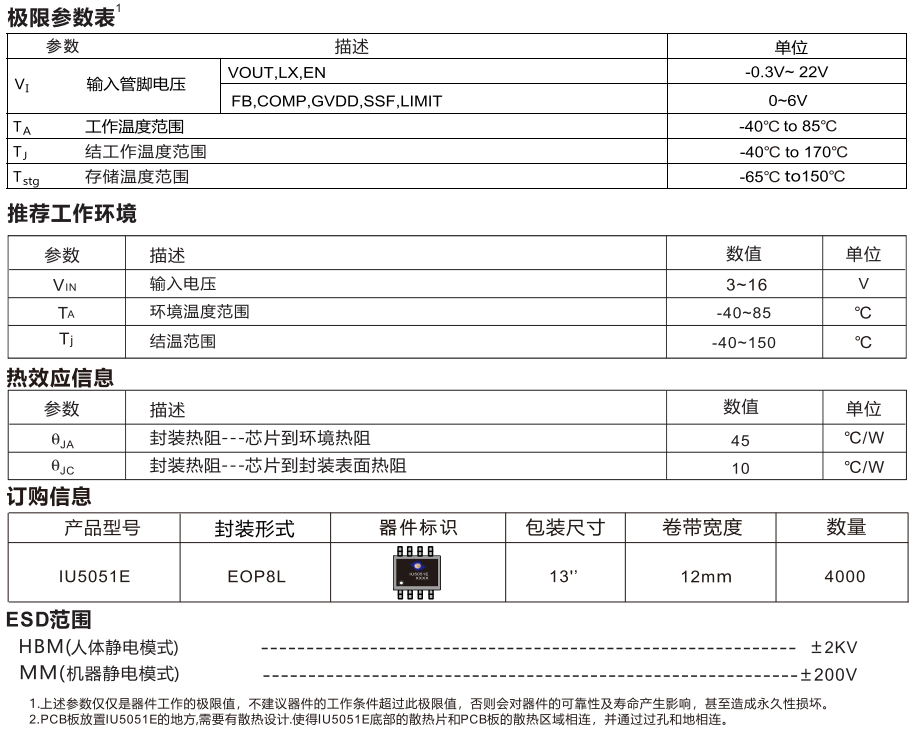

4 基础参数
