AH6302 是一款与 LT1930、LMR64010 高度兼容的异步升压 / 升降压转换器，采用 SOT23-5 小型封装与 ESOP8 增强散热封装（顶部标识分别为 “6302” 和 “6302 YX”），与两款兼容型号封装完全匹配，核心功能、控制逻辑及应用场景无缝衔接，可直接替换使用，无需修改 PCB 布局，适用于电池供电设备、工业分布式电源等宽电压转换场景。

芯片输入输出电压覆盖 3.0~60V，与 LT1930、LMR64010 的宽输入特性一致，集成 350mΩ 高侧 MOS 管，开关峰值电流可达 2A，固定 1.2MHz 开关频率，支持小型外围 LC 器件，选型逻辑与兼容型号相同。静态工作电流 180μA，关机电流仅 10μA，轻载时支持 SKIP 跳脉冲模式，升压峰值效率高达 90%，低功耗表现匹配两款兼容型号，适配电池供电设备长效续航需求。

输出电压通过 FB 引脚分压电阻可调（基准电压 1.2V，公式：V_OUT=1.2×(R_F+R_G)/R_G），现成配置含 6V、9V、12V、27V、36V、48V 等规格，调节逻辑与 LT1930、LMR64010 一致，无需重新设计分压比例。核心功能完全兼容：内置软启动电路（启动时开关频率降为 1/4）、逐周期峰值限流保护（典型值 1.7A）、过温保护（150℃触发，120℃滞回）、输入欠压保护（3.0V 上升沿 / 2.6V 下降沿），EN 引脚高电平（＞0.5V）使能、低电平（＜0.4V）关断（不可悬空，需从 VIN 分压），保护机制与两款兼容型号完全对齐，保障系统可靠运行。

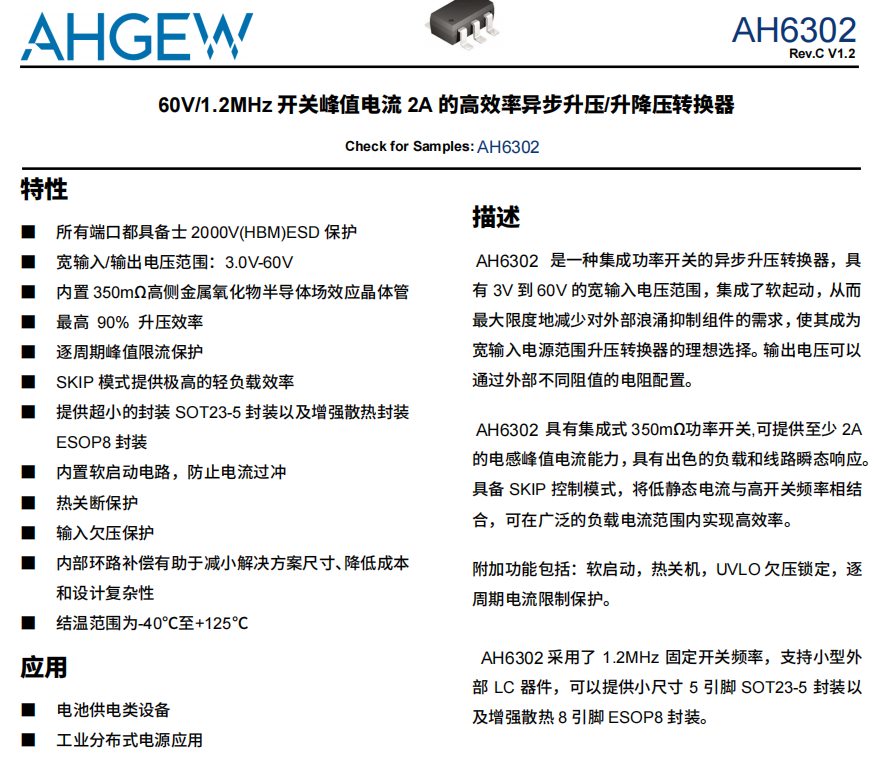

一 AH6302 的特性

所有端口都具备士2000V(HBM)ESD保护

宽输入/输出电压范围:3.0V-60V

内置350mo高侧金属氧化物半导体场效应晶体管

最高90%升压效率

逐周期峰值限流保护

SKIP模式提供极高的轻负载效率

提供超小的封装SOT23-5封装以及增强散热封装

ESOP8封装

内置软启动电路,防止电流过冲

热关断保护

输入欠压保护

内部环路补偿有助于减小解决方案尺寸、降低成本和设计复杂性

结温范围为-40°C至+125°C

二 AH6302的应用信息

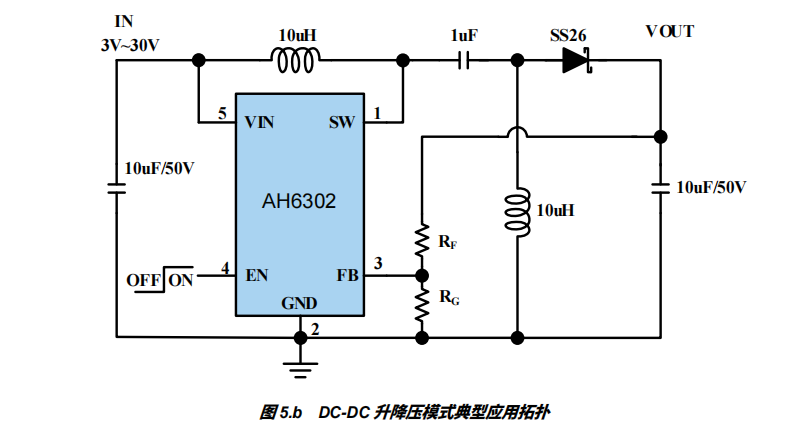

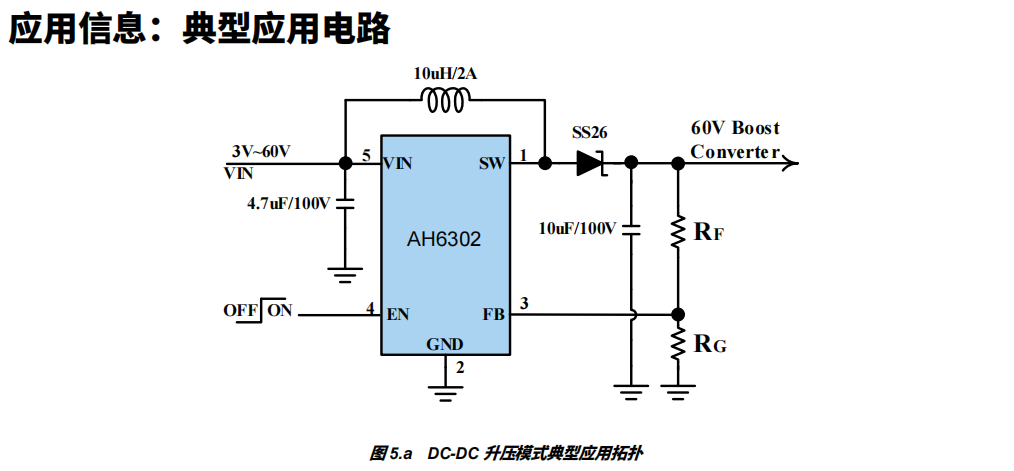

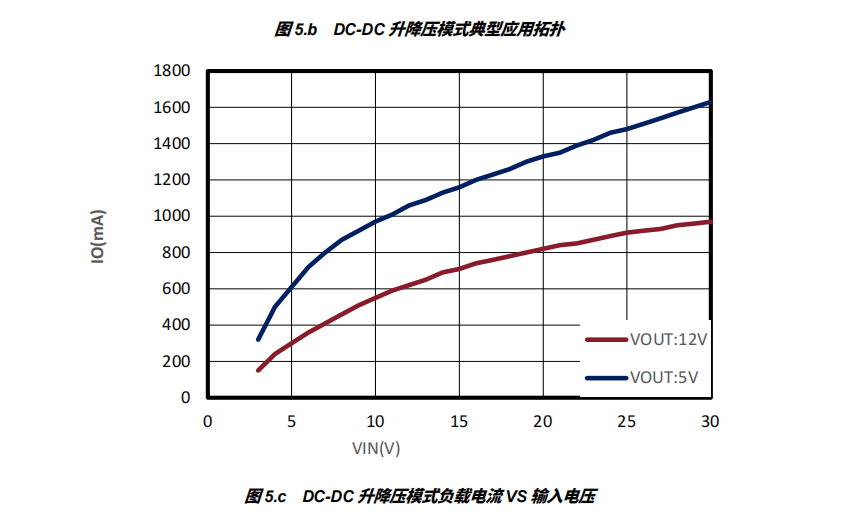

1 典型应用图

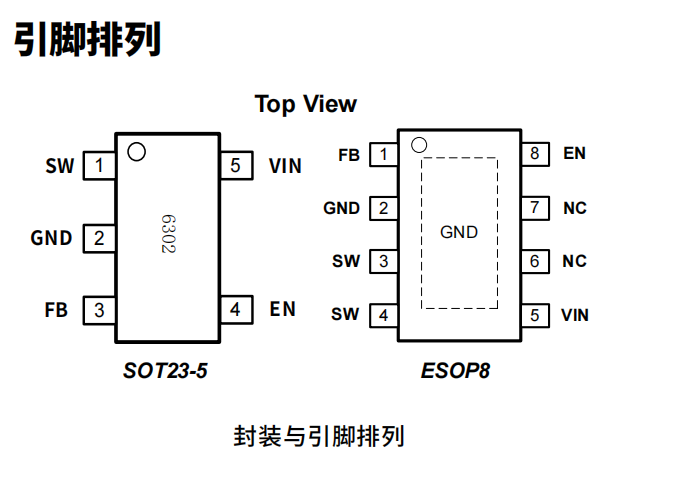

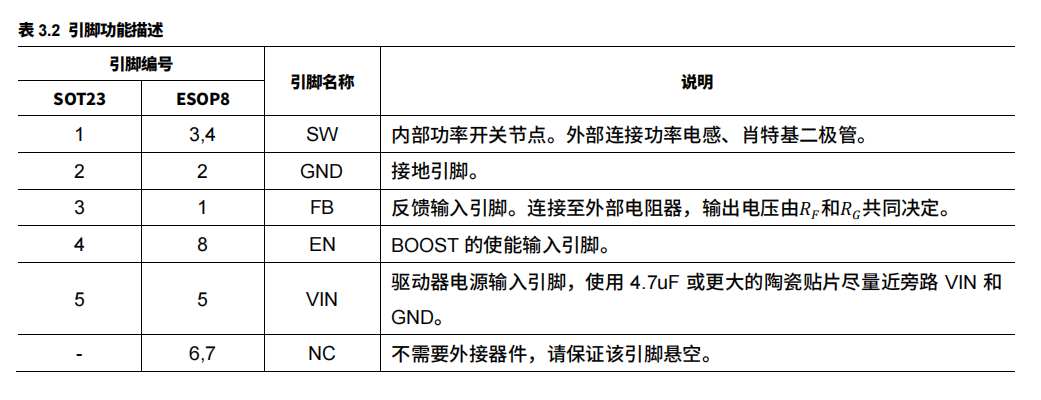

2 引脚排列及定义

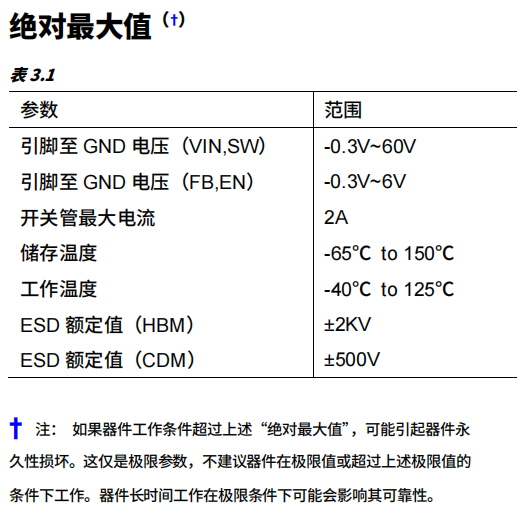

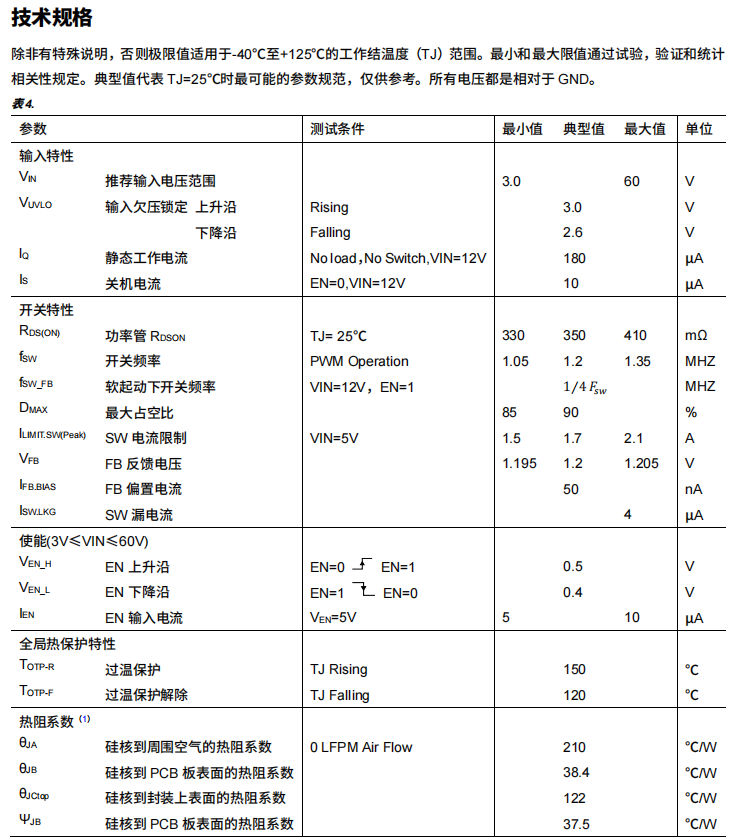

3 基础参数

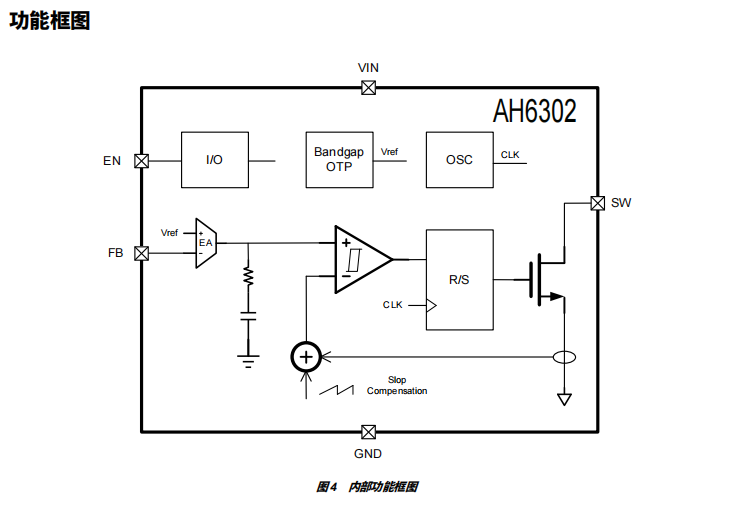

4 功能框图
