AH6303X 是一款可直接兼容替代 SY7301 的升压型 LED 恒流驱动芯片，核心性能、封装规格与外围配置全面匹配 SY7301，无需修改 PCB 即可无缝替换，适用于升压型车灯、智能调光 LED 灯、MR16 LED 射灯等原 SY7301 适配场景。芯片输入电压范围 3.0~60V（覆盖 SY7301 的宽电压需求），峰值电流 2A，最高转换效率达 94%，工作结温 - 40℃~125℃，所有端口具备 ±2000V（HBM）ESD 防护，可靠性与 SY7301 持平且性能更优。

封装兼容性方面，AH6303X 提供 SOT23-6 封装（与 SY7301 主流封装一致），引脚定义、管脚功能与 SY7301 完全匹配，同时额外提供增强散热的 ESOP8 封装选项，适配更高功率场景。核心功能全面对齐：支持 PWM 调光（100Hz~100KHz）与模拟调光（0.6V~1.2V），PWM 调光比高达 25000:1，调光深度 0.1%，无屏闪困扰，与 SY7301 的调光逻辑完全兼容；输出电流通过外部采样电阻精准设定，调节方式与 SY7301 一致，驱动一致性优异。

电气参数与保护机制兼容度拉满：固定开关频率典型值 1.2MHz（与 SY7301 频率范围匹配，外围电感电容可直接复用），内置 350mΩ 低侧 MOSFET，具备 SKIP 轻载高效模式，静态工作电流 180μA，功耗控制与 SY7301 相当；保护功能包含软启动、逐周期峰值限流、150℃热关断、输入欠压锁定、可调节输出过压保护，与 SY7301 的保护体系完全一致，避免异常工况损坏。

一 AH6303X的特性

宽输入/输出电压范围:3.0V-60V

支持PWM调光及模拟调光

内置350mg低侧金属氧化物半导体场效应晶体管

最高94%升压效率

逐周期峰值限流保护

SKIP模式提供极高的轻负载率

提供超小的封装SOT23-6封装以及增强散热的

ESOP8封装。

内置软启动电路,防止电流过冲

热关断保护

输入欠压保护

可调节输出过压保护

内部环路补偿有助于减小解决方案尺寸、降低成本

和设计复杂性

所有端口都具备士2000V(HBM)ESD保护

结温范围为-40°C至+125°C

二 AH6303X的应用信息

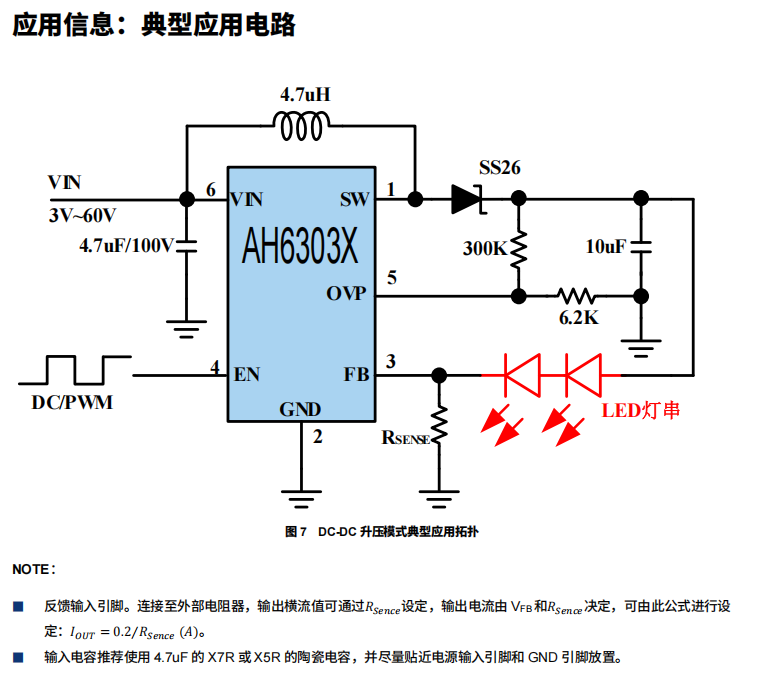

1 典型应用图

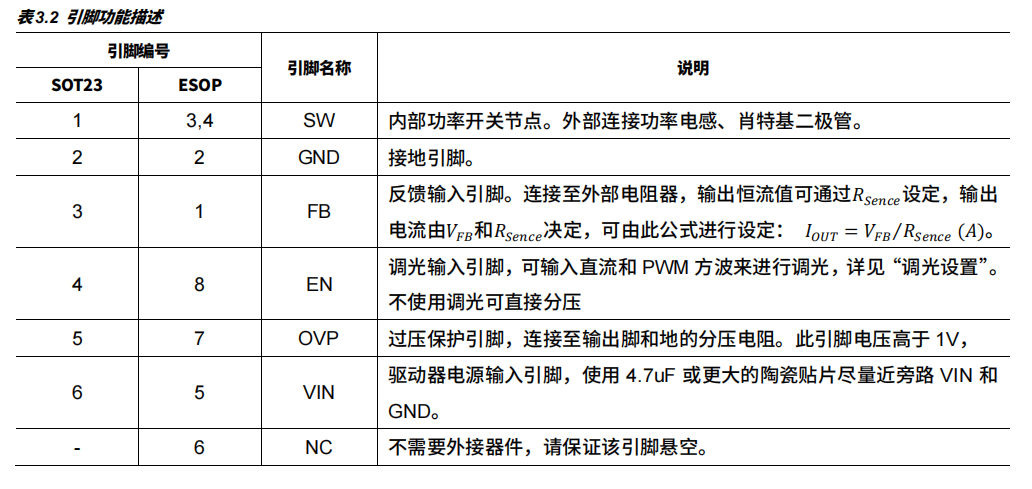

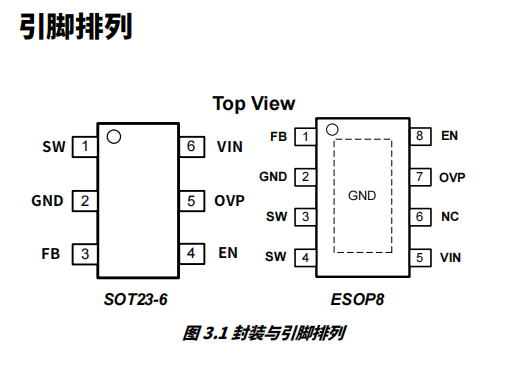

2 引脚排列及定义

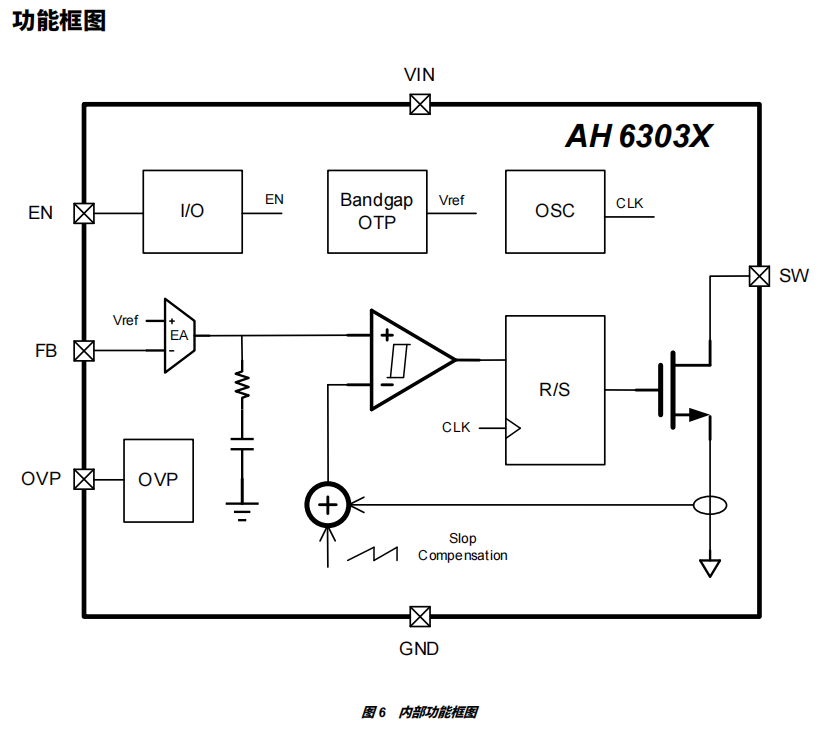

3 功能框图

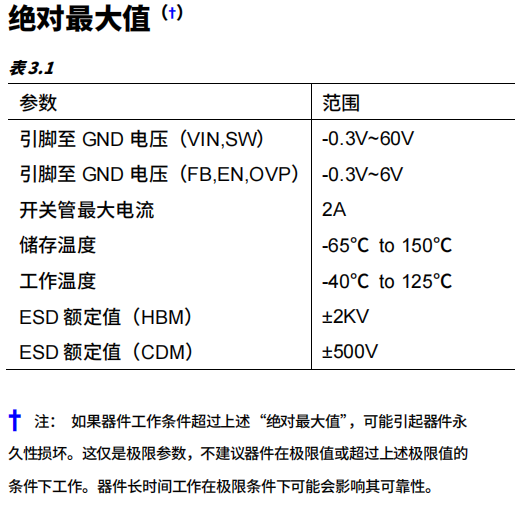

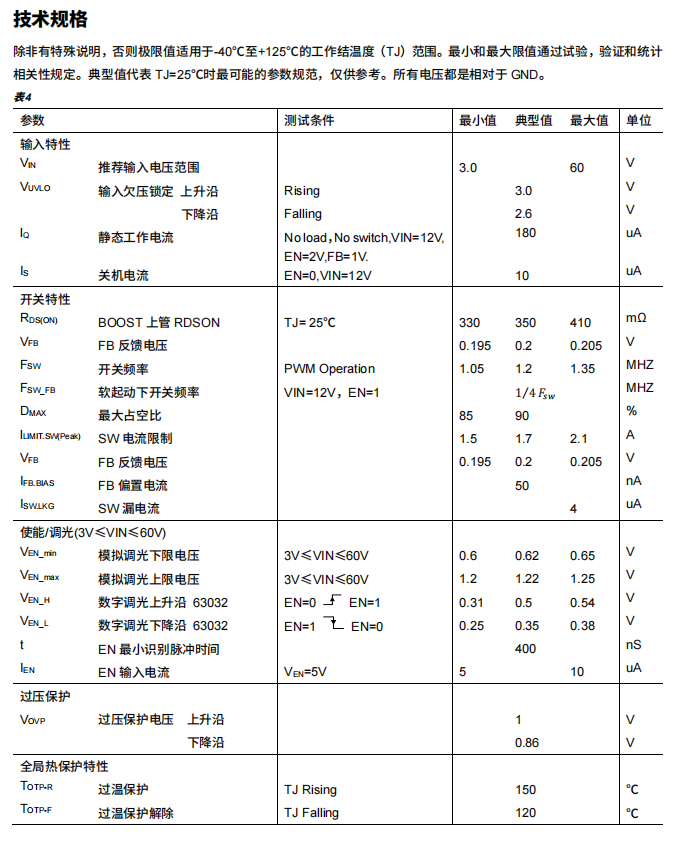

4 基础参数
