CS5717E异步升压DC-DC控制器，凭借出色的硬件兼容性与性能匹配度，可完美兼容替代FP5207，为各类升压电源设计提供高性价比、高灵活度的国产化方案选择，有效解决进口器件供货周期长、成本高的行业痛点。

该芯片支持2.7V~36V超宽工作电压输入，完美适配单节锂电池供电场景，可广泛覆盖手持便携设备、LCD显示器、充电器与移动电源等主流应用领域。芯片内置专用栅极驱动引脚，可直接驱动外部NMOS，采用电流模式控制架构搭配外置补偿网络设计，让系统稳定调节更简便灵活；开关频率可通过外部电阻在100KHz至1MHz范围内自由编程，电感峰值电流限值也可通过外接电阻灵活配置，充分适配不同工况的电源设计需求。

CS5717E具备±1%的超高精度反馈基准电压，同时集成输入欠压、开关管过流、芯片过温等全套可靠防护机制，关断电源电流低至3.5μA，轻载工况下可自动切换至跳周模式降低开关损耗，兼顾低功耗表现与工作稳定性。芯片采用ESOP8L封装，硬件引脚与外围设计可无缝适配FP5207原有方案，大幅缩短客户产品研发与替换周期，降低方案改造成本。

一 CS5717的特性

2.7V~36V输入电压范围

100KHz至1MHz的可调频率

±1%反馈基准电压

3.5μA关断电源电流

开关管过流保护OCP

输入欠压保护UVP

过温保护OTP

二 CS5717的应用信息

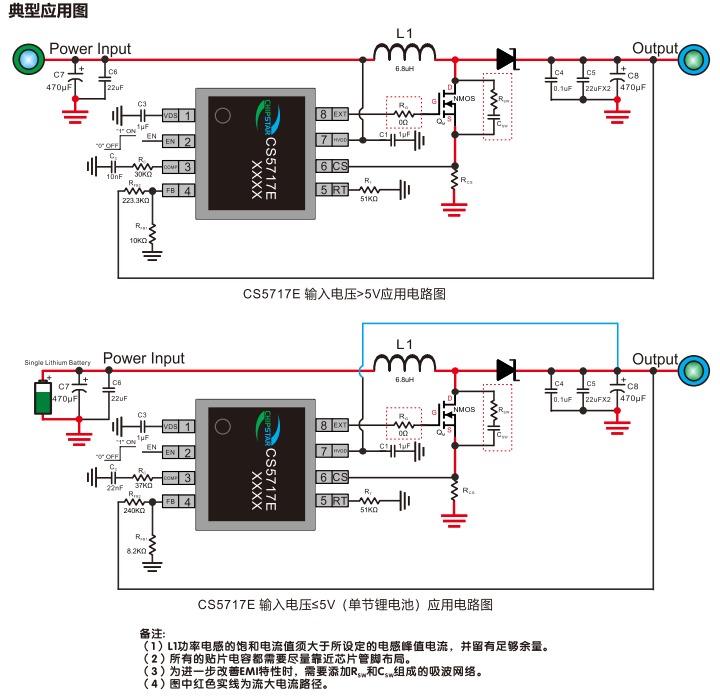

1 典型应用图

2 引脚排列及定义

3 功能框图

4 基础参数
