CS5230EA，内置电容升压模块，固定28倍增益，AB/D切换，防破音，5.2W单声道GF类音频功放IC

概要

     CS5230EA是一款采用CMOS工艺，电容式升压型GF类诞生的音频功放，可以为4Ω的负载提供最高5W的连续功率，CS5230EA内部固定的28倍增益，有效的减少了外围元器件的数量；功放集成了D类和AB类两种工作模式，即可保证D类模式下强劲的功率输出，又可兼顾系统在FM的情况下，消除功放对系统的干扰；CS5230EA具有独特的防破音（NCN）功能，可根据输出信号的大小自动调整功放的增益，实现更加舒适的听觉感受。

      CS5230EA的外围只有低成本的阻容器件，在以锂电池供电的移动式音频设备中，CS5230EA是理想的音频子系统的功放解决方案。CS5230EA的全差分架构和极高的PSRR有效的提高了CS5230EA对RF噪声的抑制能力。另外CS5230EA内置了过流保护和过热保护，有效的保护芯片在异常的工作条件下不被破坏。

      CS5230EA提供了ESOP10的封装类型，其额定的工作温度范围为-40℃至85℃。

特征

      集成Charge Pump升压模块，集成AB类D类两种工作模式

GF类音频功放

       输出功率

            Po at VABT= 5.0V，RL =  4Ω+33uH

                  THD+N=10%     5.2W（NCN OFF@D MODE）

                   THD+N=1%        4.3W（NCN OFF@D MODE）

            Po at VABT= 4.2V，RL =  4Ω+33uH

                  THD+N=10%     4.8W（NCN OFF@D MODE）

                   THD+N=1%        4.1W（NCN OFF@D MODE）

            Po at VABT= 3.6V，RL =  4Ω+33uH

                  THD+N=10%     3.45W（NCN OFF@D MODE）

                   THD+N=1%        3.0W（NCN OFF@D MODE）

     输入电压范围：2.7~5.5V

     关断电流：<1uA

      待机电流：15mA

      D类调制频率：300KHz

      防破音模式开关

      AERC专利技术，提供有益的全带宽EMI抑制能力

      有益的“噼噗-咔嗒”（pop-noise）杂音 抑制能力

      高的电源抑制比（PSRR）：在217Hz下为-80dB

       过温保护     过压保护

应用

     蓝牙音箱

     便携式音频设备

封装

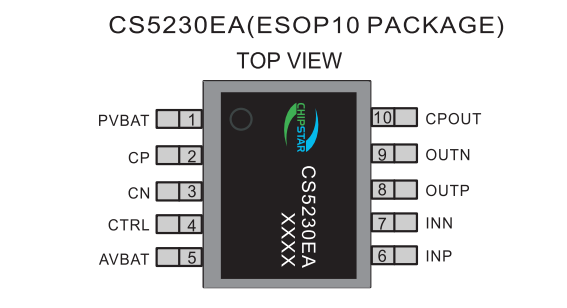

    ESOP10
